RCB G5 Originalbetriebsanleitung Seite 19

PRODUKTFUNKTIONSDIAGRAMM
Hinweis: Das Produkt-Upgrade kann dazu führen, dass das tatsächliche Produkt, das Sie
erhalten, von dem Muster auf dem Foto abweicht. Machen Sie sich keine Sorgen, die
spezifischen Funktionen sind dieselben und beeinträchtigen Ihre normale Verwendung
nicht.
1. Display
2. Lenker
3. Bremshebel
4. Vorderlicht
5. Reifen
6. Scheibenbremsbelag
7. Vordere Gabeln
Deutsch / English / Français / Español / Italiano / Nederlands / Polski

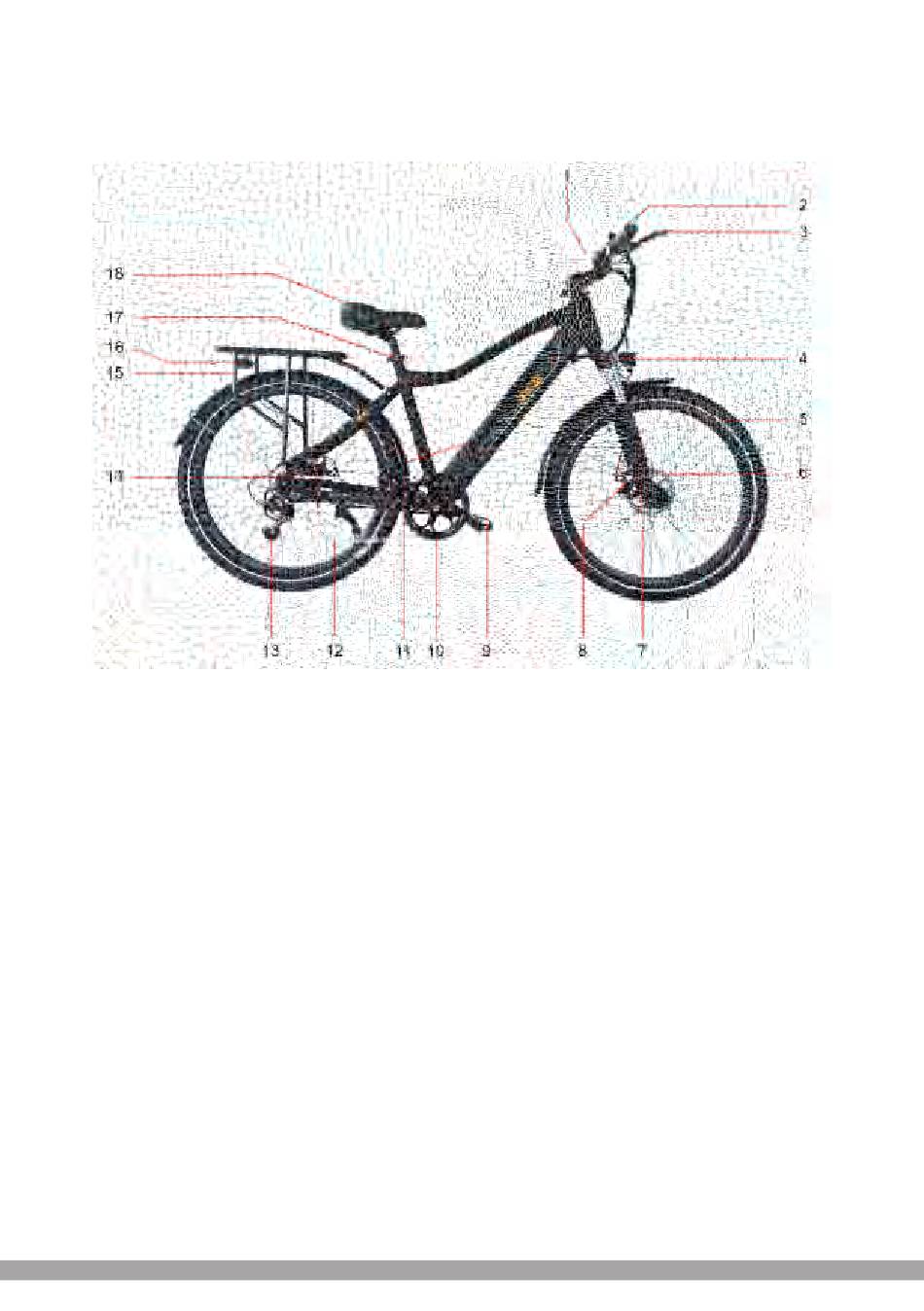

Abbildung 1 (Gesamtfahrzeugdiagramm)
8. Scheibenbremse
9. Pedal
10. Kettenblatt
11. Batterie
12. Kette
13. Schaltwerk
14. Motor
(16)
15. Gepäckträger
16. Rücklicht
17. Sattelklemme
18. Sattel
