DIAGRAMA DE FUNCIONES DEL PRODUCTO
Nota: La actualización del producto puede hacer que el producto real que reciba sea
diferente de la muestra en la foto, no se preocupe, las funciones específicas son las
mismas y no afectarán su uso normal.
1. Panel
2. Manillar
3. Manetas de freno
4. Faro
5. Rueda
6. Disco de freno
7. Horquilla
Deutsch /

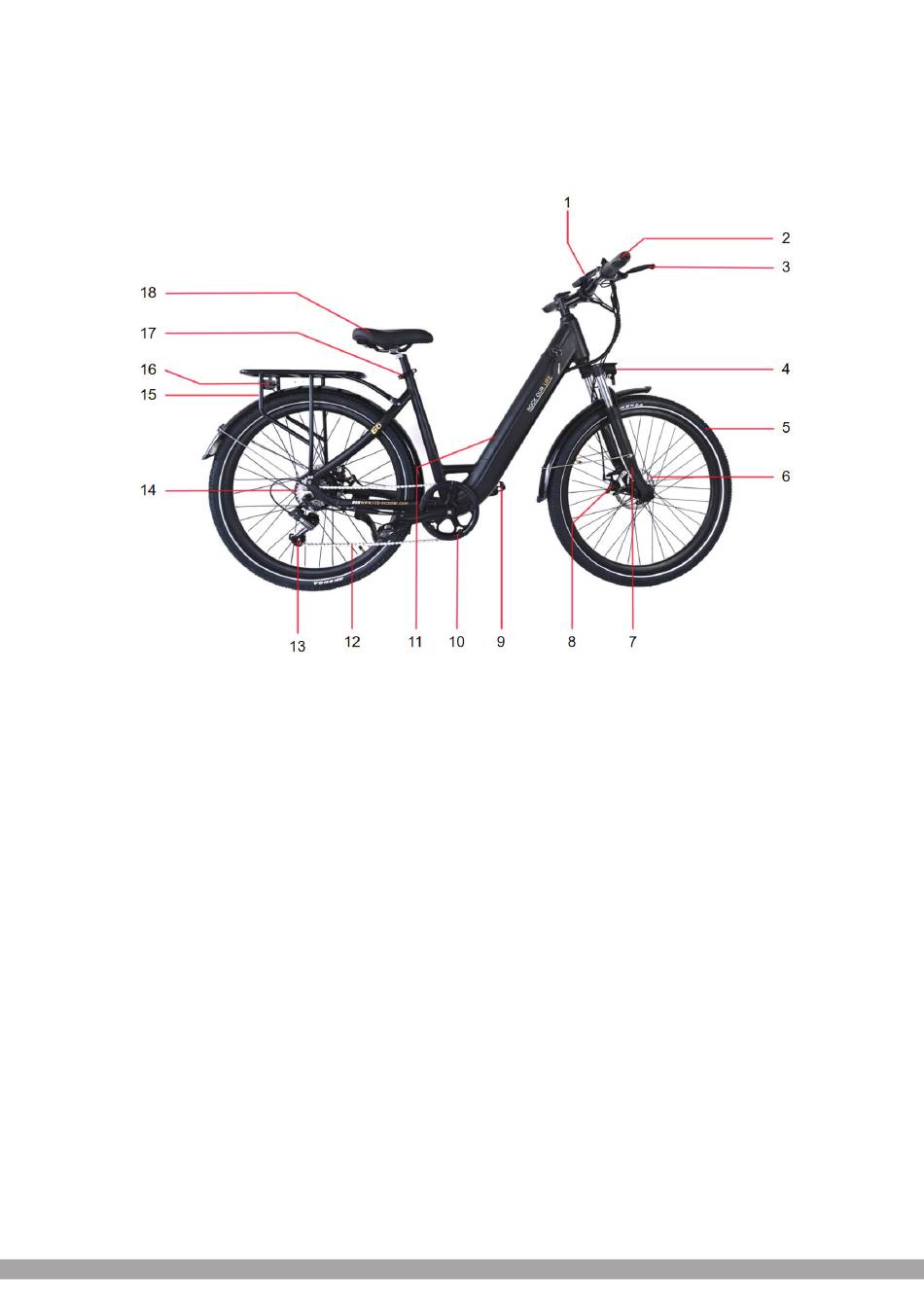

Figura 1 (diagrama de vehículo completo)
8. Freno
9. Pedal
10. Piñón
11. Batería
12. Cadena
13. Cambio
14. Motor
English / Français / Español
(144)
/ Italiano / Nederlands / Polski
15. Estante trasero
16. Piloto
17. Abrazadera de tija del
sillín
18. Sillín
