Smappee EV One Installationsanleitung Seite 26

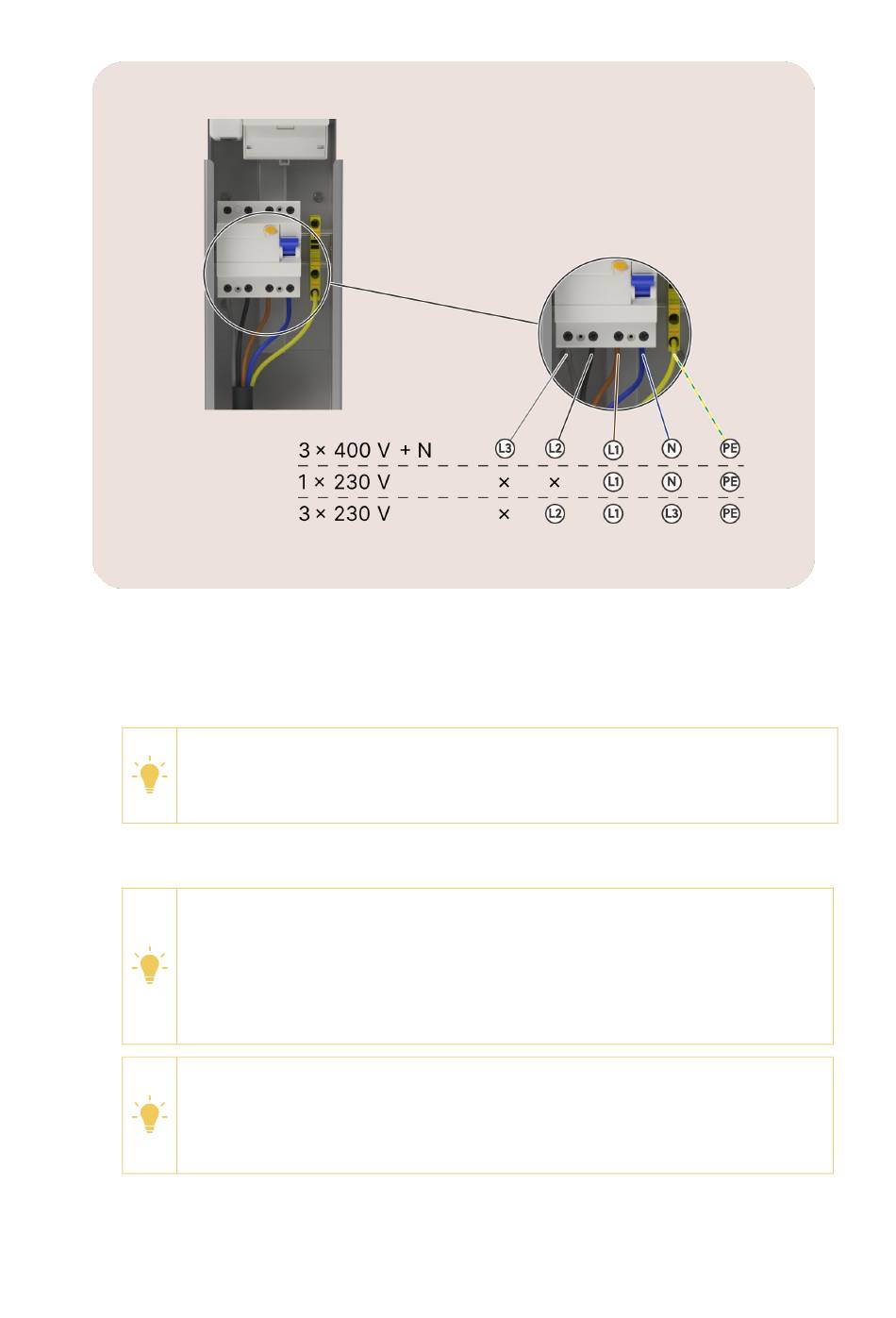

Abbildung 15: Blick auf den Stromversorgungsanschluss
Schließen Sie den grün-gelben Leiter an die entsprechende Anschlussklemme für die
•
Schutzleiter (PE) an.
Schließen Sie den blauen Leiter, falls zutreffend, an den entsprechenden Anschlusspunkt für
•
den Neutralleiter (N) des Fehlerstromschutzschalters an.
ANMERKUNG
Bei einem 3 x 230 V mit einem Transformator kommt der Neutralleiter vom
Transformator.
Schließen Sie die Phasenleiter an den erforderlichen Anschlusspunkt des
•
Fehlerstromschutzschalters an.
ANMERKUNG
•
•
•
ANMERKUNG
Wenn Sie mehr als eine Ladestation an einem 3 x 400 V + N-Netz installieren,
empfehlen wir einen unterschiedlichen Anschluss der drei Phasen. Weitere
Informationen finden Sie auf Phasenrotation (Seite 35).
4. Vergewissern Sie sich, dass die beiden Fehlerstromschutzschalter auf „Ein" stehen.
Die Position „Ein" wird in Image 15 gezeigt.
Jetzt ist die EV One bereit für die Stromversorgung.
EV One – Installationsanleitung – Deutsch
L1 = brauner Phase-1-Leiter
L2 = schwarzer Phase-2-Leiter, falls zutreffend
L3 = grauer Phase-3-Leiter, falls zutreffend
Bei 3 x 230 V ohne Transformator, also ohne Nullleiter, legen Sie den
grauen Leiter in den Nullleiter-Anschlusspunkt.
