3. SYSTEMÜBERSICHT
3.1.
KOMPONENTEN
3.2

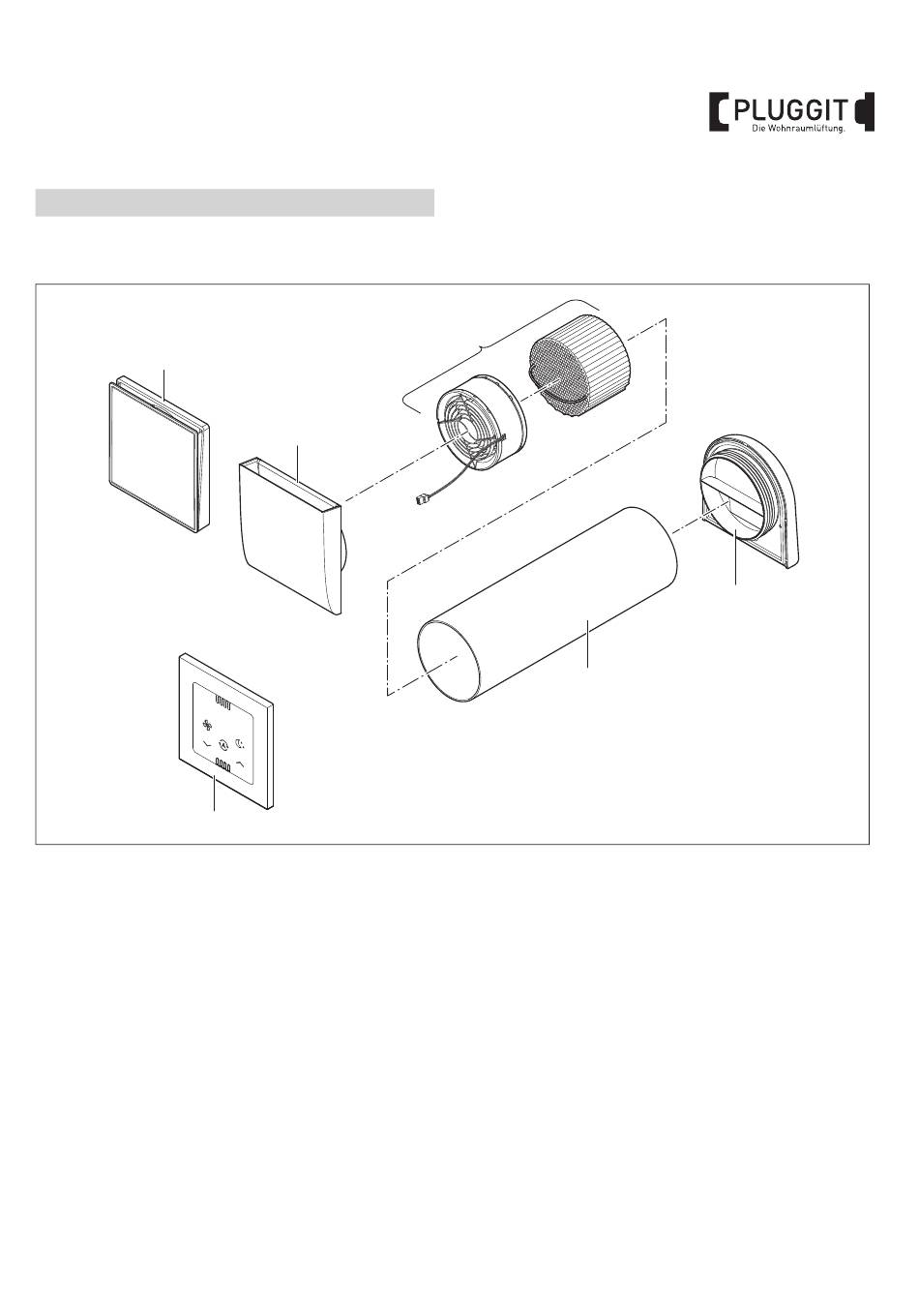

Beispieldarstellung
1
Montagerohr ICV160H5, ICV160H7, ICV160H10
2
Außenblende ICV160-EAB
3.1 Innenblende ICV165-EIB (Standard)
3.2 Innenblende ICV175IB (separat erhältlich)
4
Funktionseinheit ICV165BF
bestehend aus:
• Lüfter-Einheit
• Wärmetauscher-Einheit
5
Steuerung ICV165BC
3.1
5
4
1
Das Einzelwohnraumlüftungsgerät besteht aus einer
Innenblende (3.1) bzw. Innenblende (3.2) mit integrierter
Filterhalterung und Filter, einer Funktionseinheit (4) be-
steht aus einer Lüfter-Einheit und einer Wärmetauscher-
Einheit sowie einer Außenblende (2).
Je nach Variante und Einbauart kann der Außenwand-
abschluss aus Kunststoff oder Metall sein. Darüber hinaus
gibt es spezielle Sonderlösungen.
Der Einbau erfolgt grundsätzlich in einer Außenwand.
Das Montagerohr (1), in das die Lüfter-Einheit und die
Wärmetauscher-Einheit hineingeschoben werden, wird fest
mit der Außenwand verklebt.
Alle Blenden dienen als Abschluss der iconVent-Systeme
und sorgen mit ihrer strömungsoptimierten Form für eine
effizientere Luftführung.
Die Steuerung der iconVent-Geräte erfolgt durch die
Steuerung ICV165BC (5).
2
M+P-26A-2751
5
