DITEC DAB105 Schnellreferenz Seite 11

• Il motoriduttore deve essere fissato utilizzando prima la vite centrale/superiore, poi attenersi allo schema.
• Operator should be attached using the top/centered bolt first, then follow pattern.
• Fixer l'opéateur en utilisant d'abord le boulon supérieur/central, puis suivre le schéma.
• Zur Antriebsbefestigung zuerst die obere/mittlere Schraube und anschließend die weiteren Schrauben befestigen.
• El mecanismo debe fijarse primero con el perno central/superior y, a continuación, seguir el patrón.
• O mecanismo deve ser fixado utilizando primeiro o parafuso de topo/centrado e, em seguida, o padrão deve ser seguido.
• Привод фиксируется сначала верхним/центрированным болтом, затем следуя шаблону
• Operatör önce üst/ortadaki cıvata kullanılarak takılmalı, ardından şablonu takip etmelidir.
NOTA: non cambiare posizione al fermo battuta per applicazione braccio scorrevole.
Utilizzare il fermo porta aperta [F] come indicato al successivo punto 7
NOTE: Do not change door stop for pull application. Adjust the open door stop [F], as indicated in next point 7.
REMARQUE: Ne changez pas la butée de porte pour une application bras coulissant.
Régler l'arrêt de porte ouverte [F] comme indiqué au point suivant 7.
HINWEIS: Ändern Sie den Türanschlag nicht mit Gleitarm. Den Türfeststeller [F] wie nächsten Punkt 7 angegeben.
NOTA: No cambie el tope de la puerta para la aplicación con brazo corredero.
Regule el retén de puerta abierta [F] como se indica en el punto 7 a continuación.
NOTA: Não mude o batente da porta para a aplicação com braço deslizante.
Ajuste a bloqueador da porta aberta [F], conforme indicado no ponto 7 abaixo.
ПРИМЕЧАНИЕ: Не меняйте ограничитель двери для тягового рычага.
Отрегулируйте дверной упор [F], как указано в следующем пункте 7.
NOT: Çekme uygulaması için kapı durdurucuyu değiştirmeyin.
Bir sonraki 7. maddede belirtildiği gibi açık kapı durdurucuyu [F] ayarlayın.
7
A
max 50
210

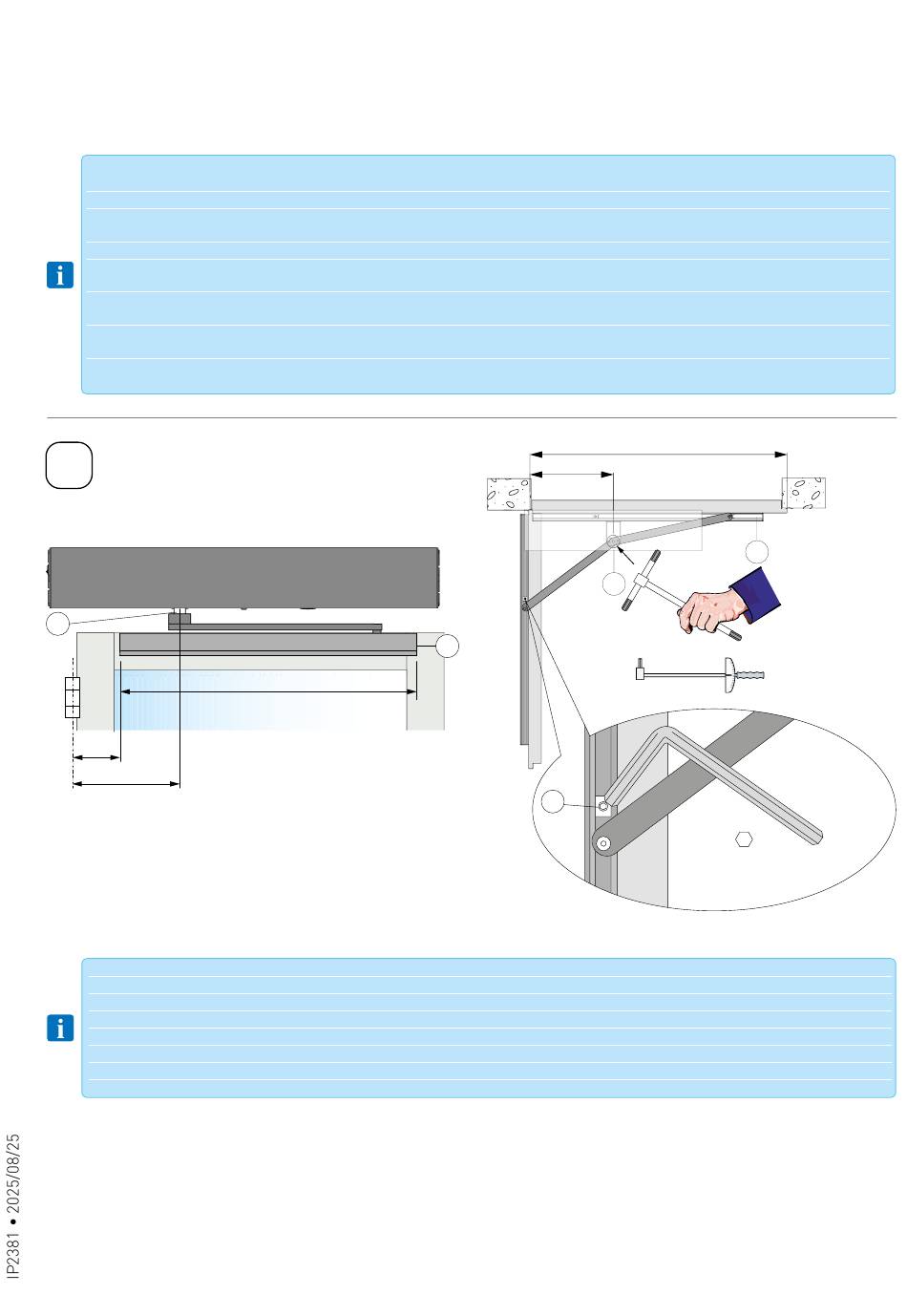

NOTA: aprire leggermente la porta e stringere la vite della sede supporto braccio [A] con una forza pari a 16 Nm
NOTE: open the door slightly and tighten the screw of the arm support seat [A] at 16 Nm
REMARQUE: ouvrir légèrement la porte et serrer la vis du siège de support du bras [A] avec une force de 16 Nm
HINWEIS: Die Tür leicht öffnen und die Schraube des Sitzes der Armhalterung [A] mit einer Kraft von 16 Nm festziehen
NOTA: abra un poco la puerta y apriete el tornillo de la sede del soporte del brazo [A] aplicando una fuerza de 16 Nm
NOTA: abra ligeiramente a porta e aperte o parafuso da sede de suporte do braço [A] com uma força equivalente a 16 Nm
ПРИМЕЧАНИЕ: Слегка приоткройте дверь и затяните болт в гнезде крепления тяги [A] с усилием 16 Нм
NOT: Kapıyı hafifçe açın ve kol desteği koltuğunun [A] vidasını 16 Nm torkla sıkın.
920
210
a
B
F
11
min 700
b
16Nm
4mm 4mm
