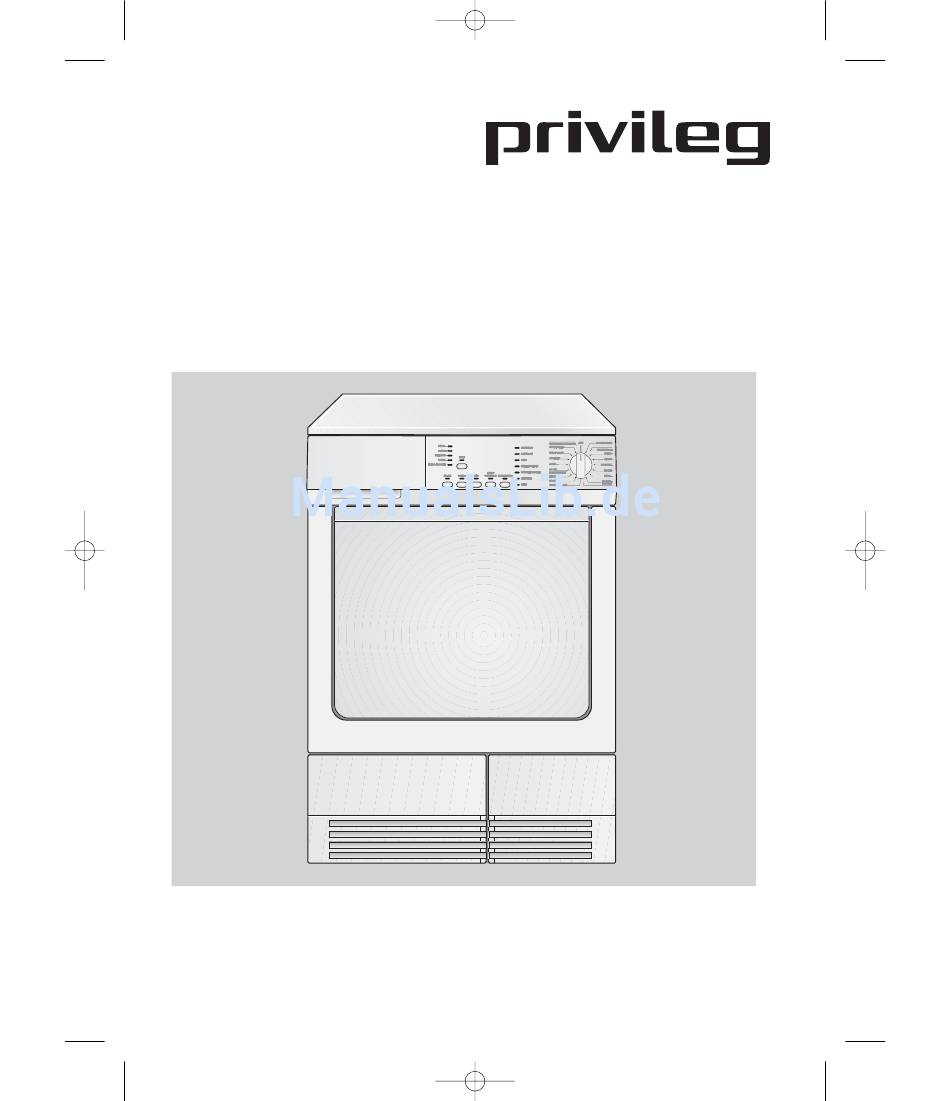

- Seite 1 125986472.qxp 2007-08-20 15:35 Page 1 Wäschetrockner Silence 8520 Kondens/Elektronik Gebrauchsanweisung...
- Seite 2 125986472.qxp 2007-08-20 15:35 Page 2 ☎ Sehr geehrte Kundin, Hotline / Quelle direkt sehr geehrter Kunde, Sollten die in der Gebrauchsanwei- vielen Dank für Ihren Einkauf bei sung angeführten Hinweise nicht aus- Quelle. Überzeugen Sie sich selbst: reichen, helfen Ihnen kompetente auf unsere Produkte ist Verlass.
-
Seite 3: Inhaltsverzeichnis
125986472.qxp 2007-08-20 15:35 Page 3 Inhaltsverzeichnis Seite Hinweise zum Umweltschutz ..............Entsorgung der Verpackung ..............Entsorgung des Altgerätes..............Sicherheitshinweise und Warnungen ............ Hinweise ....................Energiespartipps..................Gerätebeschreibung................Aufstellung des Gerätes ................ Beschreibung der Bedienungsblende ..........Bedienung/Einstellen der Programme ..........Wäsche einfüllen ..................Fassungsvermögen ................ -
Seite 4: Hinweise Zum Umweltschutz
125986472.qxp 2007-08-20 15:35 Page 4 Hinweise zum Umweltschutz Entsorgung des Altgerätes Entsorgung der Verpackung Verpackungen und Packhilfsmittel von Warnung: Damit von dem ausge- diehnten Gerät keine Gefahr mehr Quelle Elektro-Großgeräten sind mit Ausnahme von Holzwerkstoffen ausgehen kann, vor der Entsorgung unbrauchbar machen. -
Seite 5: Sicherheitshinweise Und Warnungen
125986472.qxp 2007-08-20 15:35 Page 5 Sicherheitshinweise und Warnungen Bewahren Sie die Gebrauchsanweisung sorgfältig auf, damit Sie sie auch in Zukunft zu Rate ziehen können. Sollten Sie das Gerät verkaufen oder Dritten überlassen, sorgen Sie dafür, dass das Gerät komplett mit der Gebrauchsanweisung übergeben wird, damit der neue Besitzer sich über die Arbeitsweise des Geräts und die diesbezüglichen Hinweise informieren kann. - Seite 6 125986472.qxp 2007-08-20 15:35 Page 6 ● Danach das Gerät einer ordnungs- Setzen oder stützen Sie sich nicht gemäßen Entsorgung zuführen. auf die geöffnete Tür. Es besteht sonst Kippgefahr! ● Während des Trocknens werden Rückwand und Trommel heiß. ● Achten Sie unbedingt darauf, dass beim Schließen der Tür keine Vermeiden Sie deshalb eine Berührung Wäschestücke eingeklemmt wer-...
-
Seite 7: Hinweise
125986472.qxp 2007-08-20 15:35 Page 7 Hinweise ● Der Trockner hat eine Kondensa- Anwendungs-Hinweise tionseinrichtung: Die der Wäsche Hersteller beachten! entzogene Feuchtluft wird konden- ● Lassen Sie die Tür zwischen siert und in einem Kondensat- einem Trockenvorgang und dem behälter gesammelt. Es besteht die folgenden angelehnt, damit die Möglichkeit, über einen Ablauf- Türdichtung auf Dauer wirksam... -
Seite 8: Energiespartipps
125986472.qxp 2007-08-20 15:35 Page 8 Energiespartipps Ihr Wäschetrockner arbeitet ● Die maximale Füllmenge entspre- besonders wirtschaftlich, chend der Programmübersicht auf Seite 33/34 nutzen. Kleine wenn Sie folgendes beachten Wäschefül-lungen sind unwirt- ● Die Wäsche gründlich entwäs- schaftlich. sern - in einem Waschgerät mit ●... -
Seite 9: Gerätebeschreibung
125986472.qxp 2007-08-20 15:35 Page 9 Gerätebeschreibung 1 Arbeitsplatte 7 Sockelklappe 2 Kondensatbehälter 8 Typenschild 3 Drucktasten und Anzeigeelemente 9 Wärmetauscher 4 Programmwähler 10 Glühlampe für Innenbeleuchtung 5 Flusensieb 11 Flusensieb 6 Schraubfüße... -
Seite 10: Aufstellung Des Gerätes
125986472.qxp 2007-08-20 15:35 Page 10 Aufstellung des Gerätes Zum Justieren der Verstellfüße benut- Entfernen der Transportsicherung zen Sie bitte einen Schraubendreher. Stecken dazu Achtung! Bevor Sie das Gerät zum Schraubendreher in die von vorne ersten Mal einschalten, muss unbe- sichtbaren senkrechten Schlitze. dingt die Sicherheitsvorrichtung für den Transport wie folgt entfernt werden:... -
Seite 11: Elektrischer Anschluss
125986472.qxp 2007-08-20 15:35 Page 11 Türanschlagwechsel Elektrischer Anschluss Falls erwünscht ist es möglich, die Tür Der Wäschetrockner ist serienmäßig auf Linksanschlag zu ändern (kosten- für Nennspannung 230 V mit pflichtig). Anschlusskabel und Stecker ausgerü- stet. Wasch-/Trockensäule Der Anschluss darf nur über eine vor- Der Aufbau zur platzsparenden Wasch- schriftsmäßig installierte Schutzkontakt- /Trockensäule... -
Seite 12: Beschreibung Der Bedienungsblende
125986472.qxp 2007-08-20 15:35 Page 12 Beschreibung der Bedienungsblende 9 10 1 Programmwähler 7 Taste “SIGNAL“ 2 Programmablauf-Anzeige 8 Taste “TÜR“ 3 Taste “KURZ“ 9 Taste “SANFT TROCKNEN“ 4 Trockengrad-Anzeige 10 Taste “START/PAUSE“ 5 Kondensat-Behälter 11 Wartungs-Anzeigen 6 Taste “SCHON“ Hinweis! Bei den Tasten handelt es sich um Kurzhub-Tasten, die nicht einrasten. -
Seite 13: Bedienung/Einstellen Der Programme
125986472.qxp 2007-08-20 15:35 Page 13 Bedienung/Einstellen der Programme 1 Programmwähler Programm die Trommelbeleuchtung eingeschaltet. Bitte beachten Sie, dass zuerst das Programm gewählt wird. Erst dann starten Sie das Programm durch Drücken der START/PAUSE-Taste. 2 Programmablauf-Anzeige Durch das Leuchten der entsprechen- den Lampe –... - Seite 14 125986472.qxp 2007-08-20 15:35 Page 14 5 Kondensat-Behälter 10 Taste “START/PAUSE“ Durch Drücken der Taste starten Sie Der Behälter sollte nach jedem das eingestellte Programm. Programmablauf geleert werden, späte- Soll ein laufendes Programm unter- stens jedoch dann, wenn die Kontrolllampe brochen werden, drücken Sie eben- leuchtet.
-
Seite 15: Wäsche Einfüllen
125986472.qxp 2007-08-20 15:35 Page 15 Wäsche einfüllen Fassungsvermögen Die Schuhbänder locker zusammenknoten. Textilien aus Wolle auf dem Wollekorb möglichst großflächig auslegen, um im Fassungsvermögen Luftstrom einen optimalen Baumwolle/Leinen max 6,0 kg Trocknungseffekt zu erzielen. Pflegeleichte Gewebe max 3,0 kg Achtung! Kein Teil der Wäsche darf über den Korb hinaushängen und die Zeitprogramm bis 1 kg... -
Seite 16: Bedienung/Handhabung
125986472.qxp 2007-08-20 15:35 Page 16 Bedienung/Handhabung Programm wählen Textilien nach dem Trocknen sofort entneh- men und auf einem Kleiderbügel aufhän- - entsprechend der Programmüber- gen. sicht auf Seite 33/34. Füllmenge max. 1 kg Folgende Möglichkeiten stehen für die Programmwahl zur Verfügung: e) Programm “WOLLPFLEGE“... -
Seite 17: Gerät Ausschalten
125986472.qxp 2007-08-20 15:35 Page 17 Programm ändern/löschen • Anzeige “KNITTERSCHUTZ“ Um ein versehentlich gewähltes Wird die Wäsche nicht entnommen, Programm nach dem Programmstart schließt sich automatisch zu ändern, den Programmwähler Knitterschutzphase an. zuerst auf AUS drehen und ansch- Dabei wird die Wäsche kurzzeitig zur ließend das Programm neu einstellen. -
Seite 18: Wichtige Hinweise Für Das Trocknen
125986472.qxp 2007-08-20 15:35 Page 18 Wichtige Hinweise für das Trocknen Vor der ersten Inbetriebnahme möglichst 2800 U/min. empfiehlt es sich, den Trockner mit einigen ● Auch Pflegeleichte Wäsche, z. B. feuchten Tüchern zu beschicken und ca. Oberhemden, sollten Sie vor dem 15 Minuten laufen zu lassen. -
Seite 19: Wäschegewichte
125986472.qxp 2007-08-20 15:35 Page 19 ● ● Trocknen Sie neue, farbige Textilien Die angesammelte Flusenmenge in nicht gemeinsam mit hellen den Flusensieben ist nicht etwa auf Wäschestücken. Es könnte zu die Wäschebeanspruchung im Verfärbungen kommen. Trockner zurückzuführen; vielmehr handelt es sich um abgetragene ●... -
Seite 20: Flusensiebe Reinigen
125986472.qxp 2007-08-20 15:35 Page 20 Flusensiebe reinigen Das in der Türinnenseite befindli- • Flusensieb entnehmen. che Flusensieb und das Flusensieb Flusen vom Flusensieb entfernen. im Umfang der Einfüllöffnung müs- Dies wird erleichtert, wenn Sie dazu unbedingt nach jedem Ihre Hand anfeuchten oder ein feuch- Trocknen gereinigt werden, damit tes Tuch benutzen. -
Seite 21: Kondensatbehälter Entleeren
125986472.qxp 2007-08-20 15:35 Page 21 Kondensatbehälter entleeren Kondensatbehälter entnehmen Gehen Sie bitte wie folgt vor: und leeren • Der gefüllte Behälter ist schwer. Beim Entnehmen des Behälters in Vorsicht! Das Kondensat ist nicht die Griffmulde greifen, leicht anhe- zum Trinken oder zur Verwendung in ben und beim Herausziehen diesen Lebensmitteln geeignet. -
Seite 22: Kurzanweisung
125986472.qxp 2007-08-20 15:35 Page 22 Kurzanweisung 1. Gerät nach den gegebenen Emp- 7. Das Programmende wird durch fehlungen aufstellen, bzw. an- ein akustisches Signal angezeigt, schließen. wenn die SIGNAL-Taste vorher gedrückt wurde. Wäsche entneh- men. 2. Einfülltür öffnen und geschleuder- 8. -
Seite 23: Beachtenswerte Ratschläge Und Tipps
125986472.qxp 2007-08-20 15:35 Page 23 Beachtenswerte Ratschläge und Tipps Extratrocken Knitterschutzphase ca. 30 Minuten. Trockengrad für dicke oder mehrlagi- Wäsche, die weiterbehandelt ge Textilien, die durchgetrocknet wer- wird ... den sollen. sollte bügelfeucht der Trommel ent- nommen und haushaltsüblich ge- Starktrocken streckt und zusammengelegt werden. -
Seite 24: Besonders Große Stücke
125986472.qxp 2007-08-20 15:35 Page 24 bereits trockene Teile der Füllung (Tür Trikotagen und Wirkwaren öffnen: Trockenprozess unterbrochen). sollten dem Gerät bügelfeucht ent- Tür schließen, START/PAUSE-Taste nommen werden, um ein Einlaufen zu drücken, Trocknung geht weiter. verhindern. Bitte vergessen Sie bei diesen Textilien nicht das übliche Warnung: Strecken bzw. -
Seite 25: Wartung Und Pflege
125986472.qxp 2007-08-20 15:35 Page 25 Wartung und Pflege Wärmetauscher reinigen Vierteldrehung in die angegebenen Pfeilrichtungen. Achtung! Wenn die Kontrolllampe “WÄRMETAUSCHER“ leuchtet, müs- sen Sie unbedingt den Wärmetauscher reinigen. Andernfalls kann Ihr Trockner Schaden nehmen. Außerdem ver- braucht verflustem Wärmetauscher mehr Energie. Der Wärmetauscher befindet sich auf der linken Seite im Sockel des Gerätes. -
Seite 26: Reinigung Der Blende Und Bedienteile
125986472.qxp 2007-08-20 15:35 Page 26 6. Sockelklappe schließen. Reinigen der Türdichtungen Der Trockner läuft nicht, solange die Gleich nach dem Trocknen mit einem Kontrolllampe “WÄRMETAUSCHER“ feuchten Tuch abreiben. leuchtet. Achtung! Ohne Wärmetauscher darf Siebbereich reinigen das Gerät nicht betrieben werden! Ein minimaler Anteil der Flusen gelangt trotz des Flusensiebes in den Flusensiebe... -
Seite 27: Behebung Kleiner Störungen
125986472.qxp 2007-08-20 15:35 Page 27 Behebung kleiner Störungen Hinweise zur Behebung klei- dadurch Beschädigungen verursachen. ner Störungen Achtung! Vor Austausch Netz- stecker ziehen. Wenn Sie unsere Ratschläge beachten, Die Glühlampe befindet sich hinter werden Sie immer Freude an Ihrem der Einfüllöffnung oben. Wäschetrockner haben. -
Seite 28: Kundendienst
Wenn Sie für eine Störung keinen c) Produkt-Nummer Hinweis in der Gebrauchsanweisung finden, so verständigen Sie bitte d) Privileg-Nummer unseren Die Produkt- und Privileg-Nummer - Technischen Kundendienst - finden Sie auf dem Geräte-Typen- “Profectis”. schild, das im Bereich der Einfüll- öffnung angebracht ist. -
Seite 29: Technische Daten/Abmessungen
125986472.qxp 2007-08-20 15:35 Page 29 Technische Daten/Abmessungen Nennspannung 230 V ~ 50 Hz Gesamtanschluss max. 2300 W Antriebsmotor 200 W Heizung 2200 W Pumpe ca. 10 W Absicherung 16 A Füllgewicht max. 6 kg Energieeffizienz Betriebgeräusch 62 dB Abmessungen: Höhe 850 mm –... -
Seite 30: Hinweise Für Prüfinstitute
125986472.qxp 2007-08-20 15:35 Page 30 Hinweise für Prüfinstitute Für die Prüfung nach EN 61121 sind folgende Programmeinstellungen zu ver- wenden: Programm “Baumwolle Schranktrocken“ (6,0 kg) Programm “Baumwolle Bügeltrocken“ (6,0 kg) Programm “Pflegeleicht Schranktrocken“ (3,0 kg) Einstellung der Leitfähigkeit des Wassers Empfindlichkeit Leuchtende Leitfähigkeitsfühlers kann entspre-... -
Seite 31: Programmierbare Funktionen
125986472.qxp 2007-08-20 15:35 Page 31 Programmierbare Funktion Signalton Anzeige BEHÄLTER Wenn Sie grundsätzlich durch ein Wenn Sie das Kondensat über einen akustisches Signal externen Kondensatablaufschlauch Programmende erinnert werden wol- abführen und die Anzeige BEHÄLTER len (das Drücken der SIGNAL-Taste dauerhaft unterdrücken wollen, so entfällt dann), so gehen Sie wie folgt gehen Sie wie folgt vor: vor:... -
Seite 32: Wechsel Des Türanschlags
125986472.qxp 2007-08-20 15:35 Page 32 Wechsel des Türanschlags Falls der Türanschlag (rechts) den örtlichen genden Seite wieder einsetzen. Verhältnissen nicht entspricht, dann ist es Abdeckplatten möglich, die Tür auf Linksanschlag zu Gerätevorder-wand abschrauben, um ändern. Netzstecker ziehen! 180° drehen und auf der gegenüber- Achtung! Der Wechsel des Türanschlags liegenden Seite anschrauben. -
Seite 33: Programmübersicht
125986472.qxp 2007-08-20 15:35 Page 33 Programmübersicht Programme für Baumwolle und Leinen (Füllgewicht bis zu 6 kg) Programmwahlschalter Wäschesymbole Wäsche-/Textilart dicke oder mehrlagige Textilien, die EXTRATROCKEN durchgetrocknet werden sollen dicke oder mehrlagige Textilien, die STARKTROCKEN durchgetrocknet werden sollen Textilien gleichmäßiger Dicke, die SCHRANKTROCKEN* durchgetrocknet werden sollen dünne Textilien, die noch gebügelt... -
Seite 34: Verbrauchswerte
125986472.qxp 2007-08-20 15:35 Page 34 Verbrauchswerte Einsatz Verbrauchswerte Beispiele für Wäsche/Textilien SCHON-Taste in kWh* Frottierwäsche, 3,88 nein Bademäntel Frottierwäsche, 3,60 nein Bademäntel Frottierwäsche, Trikotwäsche, 3,36 nein Biberbettwäsche, Frotteeküchenhandtücher Trikotwäsche, 3,10 nein Baumwollhemden Bettwäsche, 2,70 nein Tischwäsche Bettwäsche, 2,40 nein Tischwäsche Werte beziehen sich auf 6,0 kg Baumwollwäsche, die mit 1000 -1 min geschleudert wurde und eine Restfeuchtigkeit von 60% besitzt. -
Seite 35: Gewährleistung
125986472.qxp 2007-08-20 15:35 Page 35 Gewährleistung Bei allen technischen Geräten von QUELLE beheben wir eventuelle Mängel im Rahmen der gesetzlichen Gewährleistungspflicht. Im Gewährleistungsfall wenden Sie sich bitte an eine QUELLE-Verkaufsstelle in Ihrer Nähe, an den Technischen Kundendienst PROFECTIS oder rufen Sie bei einer unse- rer Service-Hotlines an.
