Commend GE 50 Kurzanleitung Seite 2

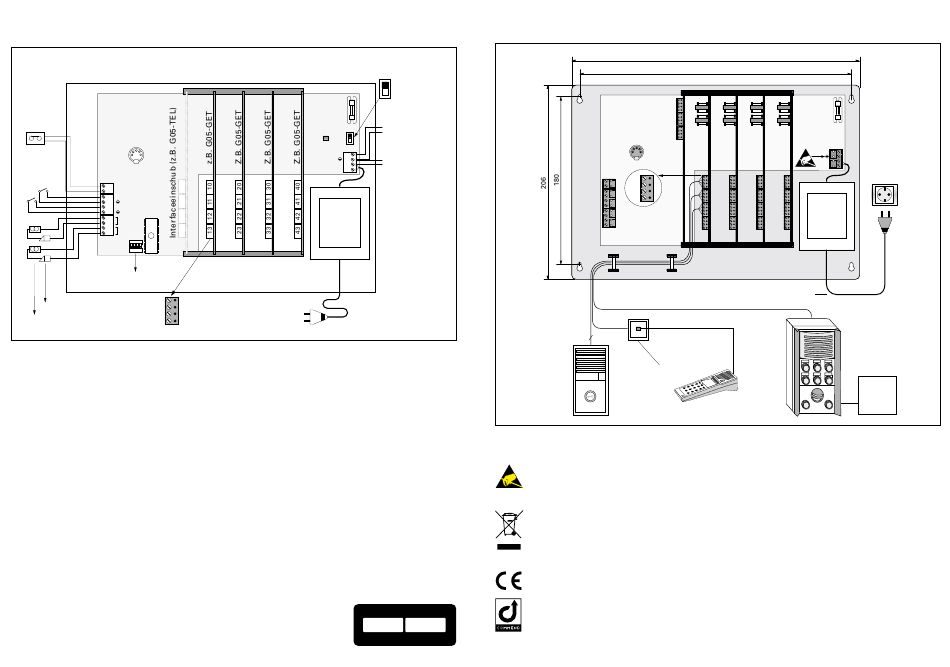

Kompaktzentrale GE 50
Anschluss
Einschubnummer
GE 50
A
Eingang
Musik /
Alarm
Potential-
Programmier-
freie
stecker
Kontakte
MUSIC
IN1
IN2
S1
S2
ON
OFF
DIP Schalter
z.B.:
A
Türöffner B
C
Stromversorgung
D
Vorkonfiguration
• Slot 1 – Teilnehmer 1: Rufnummer 10: Master Sprechstelle. Bei dieser Station sind alle ankommen-
den Gespräche fix Diskret
• Kurzwahl für die gesamte Zentrale: 0 = 10
• Slot 1 – Teilnehmer 3: Türöffner mit Relais S1
• Slot 1 – Teilnehmer 4: Türöffner mit Relais S2
• Slot 1 – Teilnehmer 2 – 4: konfigurierte Nachwahlsperre
Konfigurationshinweis
Zur Konfiguration wird das Programmierkit G-KIT benötigt.
Sicherheitshinweise
• Dieses Gerät darf nur von ausgebildetem Fachpersonal installiert oder ersetzt werden.
• Verwenden Sie für die Installation des Geräts nur die dafür vorgesehenen Werkzeuge.
• Stellen Sie das Gerät nie an Orten auf, an denen es nass oder feucht sein kann. Vermeiden Sie
außerdem Standorte mit Staubbildung, hoher Luftfeuchtigkeit oder hoher Umgebungstemperatur.
• Alle angeschlossenen Stromkreise müssen die Sicherheitsanforderungen für Sicherheitsklein-
spannung (SELV) und leistungsbegrenzte Stromversorgung (LPS) nach IEC/EN 60950-1 erfüllen.
• Es darf nur Zubehör verwendet werden, das den technischen Spezifikationen des Geräts entspricht.
• Stellen Sie vor Verwendung des Geräts sicher, dass alle Kabel korrekt angeschlossen und
unbeschädigt sind.
• Trennen Sie das Netzkabel vom Gerät, bevor Sie Wartungsarbeiten durchführen.
• Lassen Sie das Gerät vollständig auskühlen, bevor Sie Teile im Inneren berühren.
• Nehmen Sie keine unbefugten Veränderungen am Gerät vor.
Aktuelle Software und Dokumentation
Für den Download der aktuellen Software und Dokumentation, geben Sie
den PIN-Code (siehe rechts) auf pin.commend.com ein.
Ein- Ausschalter
1 2 3 4
Status-
LED
+30V
24 VAC
24 VAC
Rufnummern der Teilnehmer
bei Standardprogrammierung
PIN-CODE
7AWSB
pin.commend.com
Abmessungen
Maße in mm, kein Maßstab!
ON
OFF
optional:
30VDC
+
Ausgang
-
max. 100mA
-
30VDC
+
Versorgung
optional statt
24 VAC
Handhabung
Verwenden Sie für den Transport des Geräts die Originalverpackung, um Beschädigungen zu vermeiden.
Beachten Sie die Vorsichtsmaßnahmen bei der Handhabung elektrostatisch gefährdeter
Bauelemente.
Abfallbeseitigung und Recycling
Weist ein Gerät dieses Symbol auf, darf es nicht gemeinsam mit herkömmlichem
Haus- oder Gewerbemüll entsorgt werden.
Die Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) gilt für alle
Mitgliedstaaten der Europäischen Union.
Hinweis des Herstellers
Dieses Gerät entspricht durch die Erfüllung entsprechender Standards folgenden
europäischen Richtlinien:
• Elektromagnetische Verträglichkeit (Richtlinie 2014/30/EU)
• Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und
Elektronikgeräten (Richtlinie 2011/65/EU)
MUX7CZ
Technische Spezifikationen sind im entsprechenden Manual zu finden.
Bewahren Sie diese Beschreibung sorgfältig auf.
Type: D-BZ-GE50, Version: 1.4/0514
306
290
GE 50
A
B
C
D
Kabelhalter
4
/
4
/
4
Westerndose 8/8
Commend International GmbH, Saalachstraße 51, A-5020 Salzburg – www.commend.com
Anschluß-
punkt für
Erdungs-
armband
+30V
110 cm
24 VAC
Versor-
gung
