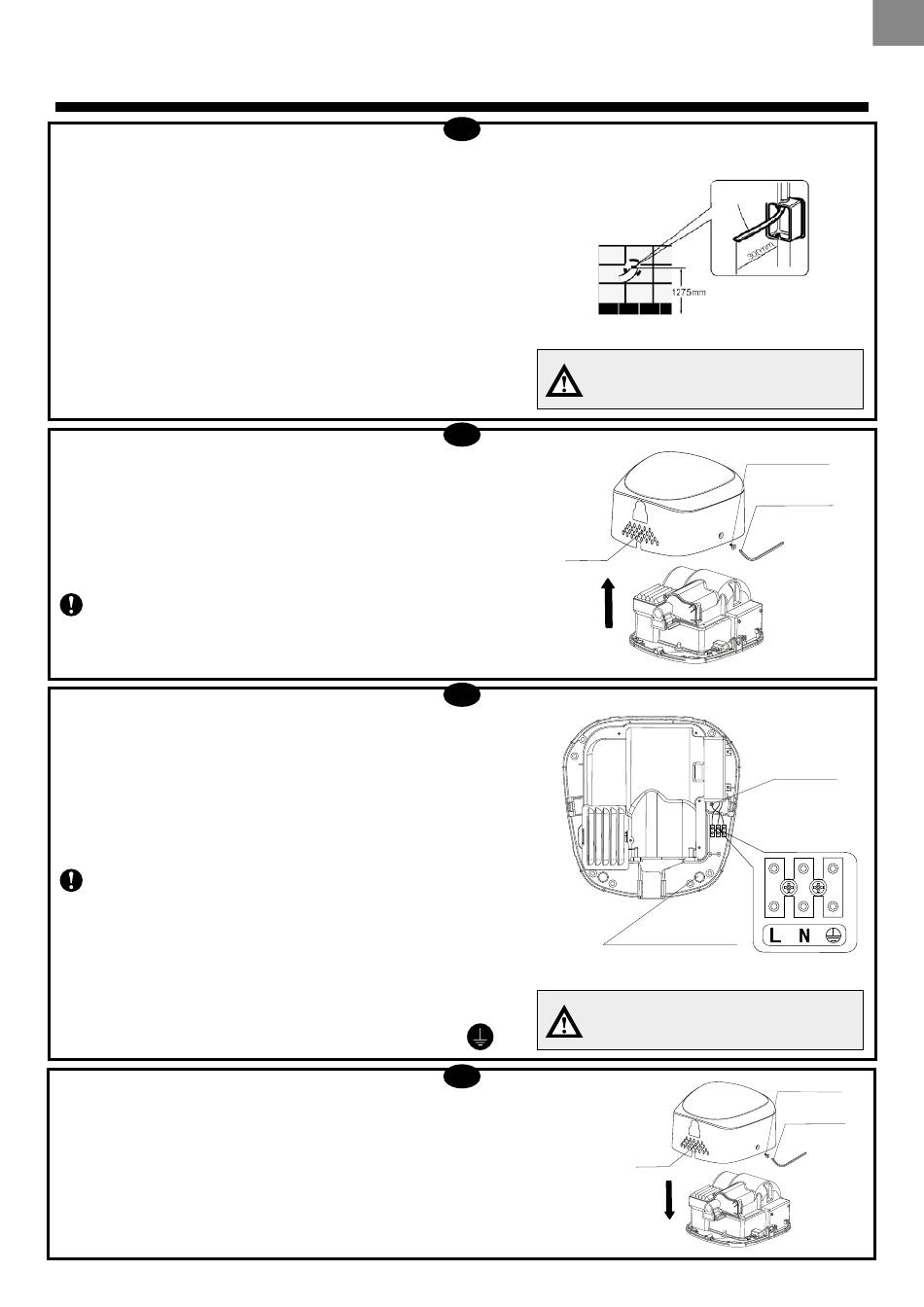

Postup instalace

Připojení napájecího kabelu
• Pokud je připojení provedeno přes dodávaný kabel s vidlicí,
umístěte el. zásuvku v blízkosti přístroje 20-50 cm. Zásuvku však
neinstalujte přímo pod přístroj a výfukový otvor. Tento prostor musí
zůstat volný, aby neomezoval pohyb rukou při osoušení
a zároveň byla zajištěna snadná údržba povrchu stěny pod
vysoušečem, kde dochází k zasychání kapiček odfoukané vody.
• Pro skryté připojení přívodního kabelu, použijte ve zdi
předem instalovanou el. krabici bez víka. Kabel připojte přímo
na svorkovnici do krabice. Pokud není použita zapuštěná
el. krabice a kabel půjde přímo ze zdi, může zabraňovat
pevnému uchycení a dolehnutí přístroje na zeď.
Demontáž krytu
• Použijte přiložený imbusový klíč a povolte dva šrouby
po bočních stranách přístroje.
• Kryt opatrně sejměte lehkým tahem nahoru.
Opatrným zacházením předejdete poškrábání krytu.
Instalace přístroje
• Otvory pro hmoždinky vyměřte dle nákresu nebo přeneste
na zeď označení přímo přiložením základny přístroje.
Přístroj je vybaven přívodním kabelem s vidlicí. Pokud bude
přístroj připojen napřímo, kabel musí být odstraněn. V zadní
části je připraven otvor k proražení. Otvorem protáhněte
kabel a připojte do el. krabice.
Přístroj upevněte na zeď pomocí 4 ks přiložených šroubů
a hmoždinek včetně vypodložení distančními gumovými
podložkami proti přenášení případných vibrací na zeď.
Pokud stěna není pevná, před instalací ji zpevněte, případně
zvolte jiné než dodané hmoždinky (chemické kotvy), adekvátní
ke stavu a povaze zdiva. Na sádrokartonové a jiné stěny,
použijte speciální k tomu určené upevňovací prvky.
Fázi připojte na L, nulový vodič na N a uzemnění na
Zpětná montáž krytu
Přiložte kryt a zajistěte 2 imbusovými šrouby na stranách.
•
1
Veškerá elektrická instalace musí být provedena
kvalifikovanou osobou v souladu s platnými
místními zákony a nařízeními.
2
Kryt
3
Perforační otvor přívodního kabelu
Veškerá elektrická instalace musí být provedena
kvalifikovanou osobou v souladu s platnými
.
místními zákony a nařízeními.
4
4
Přívodní kabel
(s uzemněním)
Zapuštěný šroub
Imbusový klíč
Uzemnění
Svorkovnice
Zapuštěný šroub
Imbusový klíč
Kryt
