JetDryer DYNAMIC Installations- Und Bedienungsanleitung Seite 4

CS

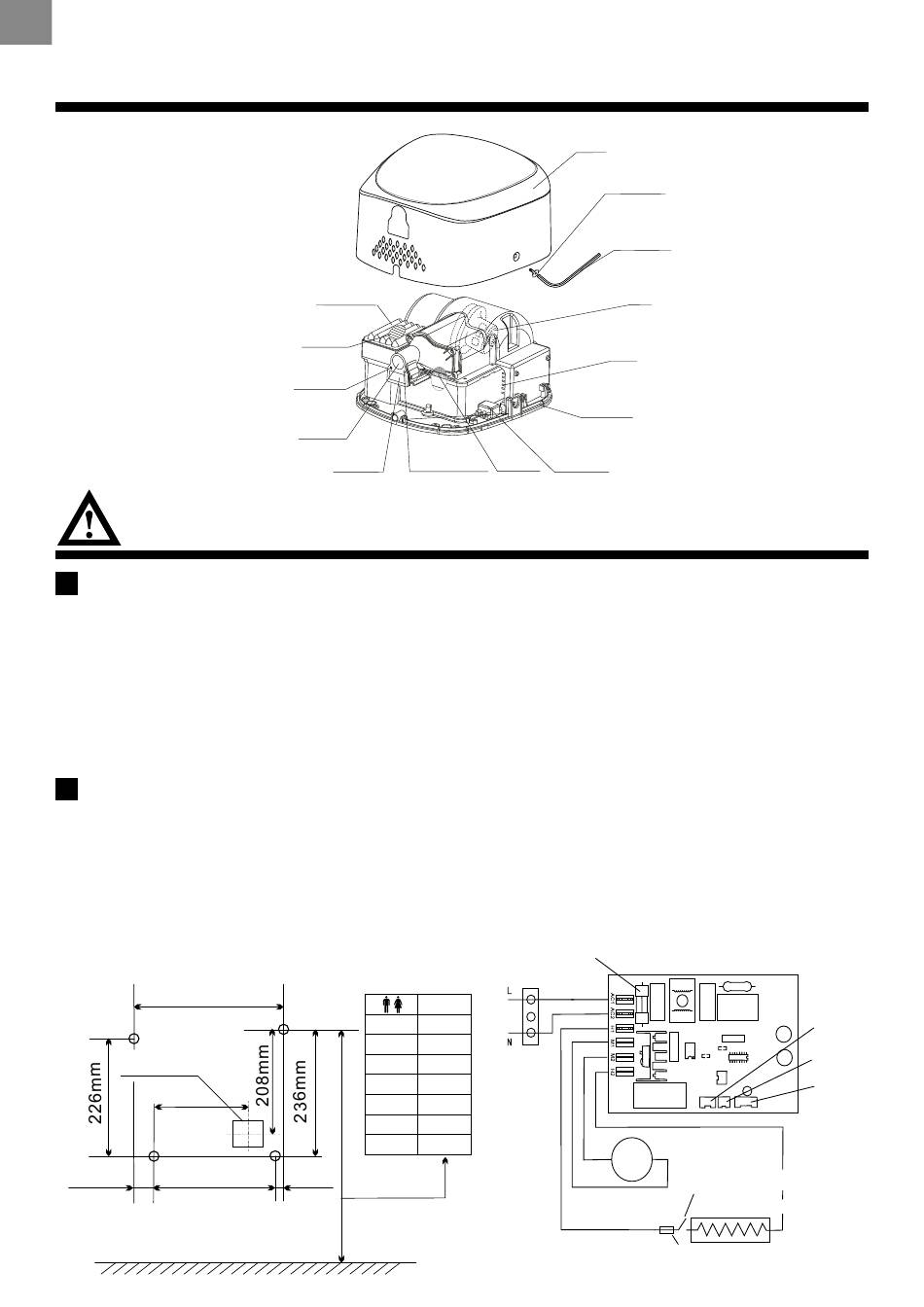

Popis jednotlivých částí
Bezpečnostní opatření před instalací
Místa kde by se přístroj neměl instalovat (jinak může dojít k poškození)
Místa s teplotou méně než -10°C nebo více než 40°C.
•
Místa přímo zasahována stříkající vodou.
•
Místa s přímým slunečním svitem, silným světlem.
•
Místa, kde dochází ke kondenzaci vody.
•
Místa, kde je uchováván korozivní, oxidující a stlačený plyn.
•
Místa s nadmořskou výškou – 20 m pod úrovní hladiny moře nebo místa s nadmořskou výškou
•
větší než 2000 m.
Doporučená výška instalace a elektrický diagram
Následující nákres ukazuje doporučenou možnost instalace.
•
(Pokud je pod přístrojem podlaha nebo jiná překážka, vzdálenost mezi přístrojem a podlahou
by měla být minimálně 150 mm).
Po stranách přístroje by měl být ponechán určitý odstup od zrcadel nebo zdi, jinak mohou
•
být zasahovaný odstřikujícími kapkami vody (minimální vzdálenost 100 mm).
Přístroj instalujte tak, aby do něj nevrážely otevírající se dveře a procházející osoby.
•
Pro instalaci zvolte rovný povrch stěny.
•
217mm
el. krabice
bez krytu
145mm
18mm 196mm
Nasávání vduchu
HEPA filtr
Kontrolka napájení
Výfuk vzduchu
Senzor pohybu
3mm
podlaha
Kontrolka
Ohřev
stavu ON/OFF
pojistka
155cm
180cm
148cm
170cm
napájení
141cm
160cm
150cm 134cm
127cm
140cm
130cm 120cm
113cm
120cm
řídící
jednotka
3
Kryt
Zapuštěný šroub
Imbusový klíč
Motor
Řídící jednotka
Základová deska
Kryt svorkovnice
motor
snímač tepelné ochrany
topná spirála
jištění tepelného okruhu
indikátor stavu
ON /OFF
teplotní čidlo
příjímací
senzory
