DE

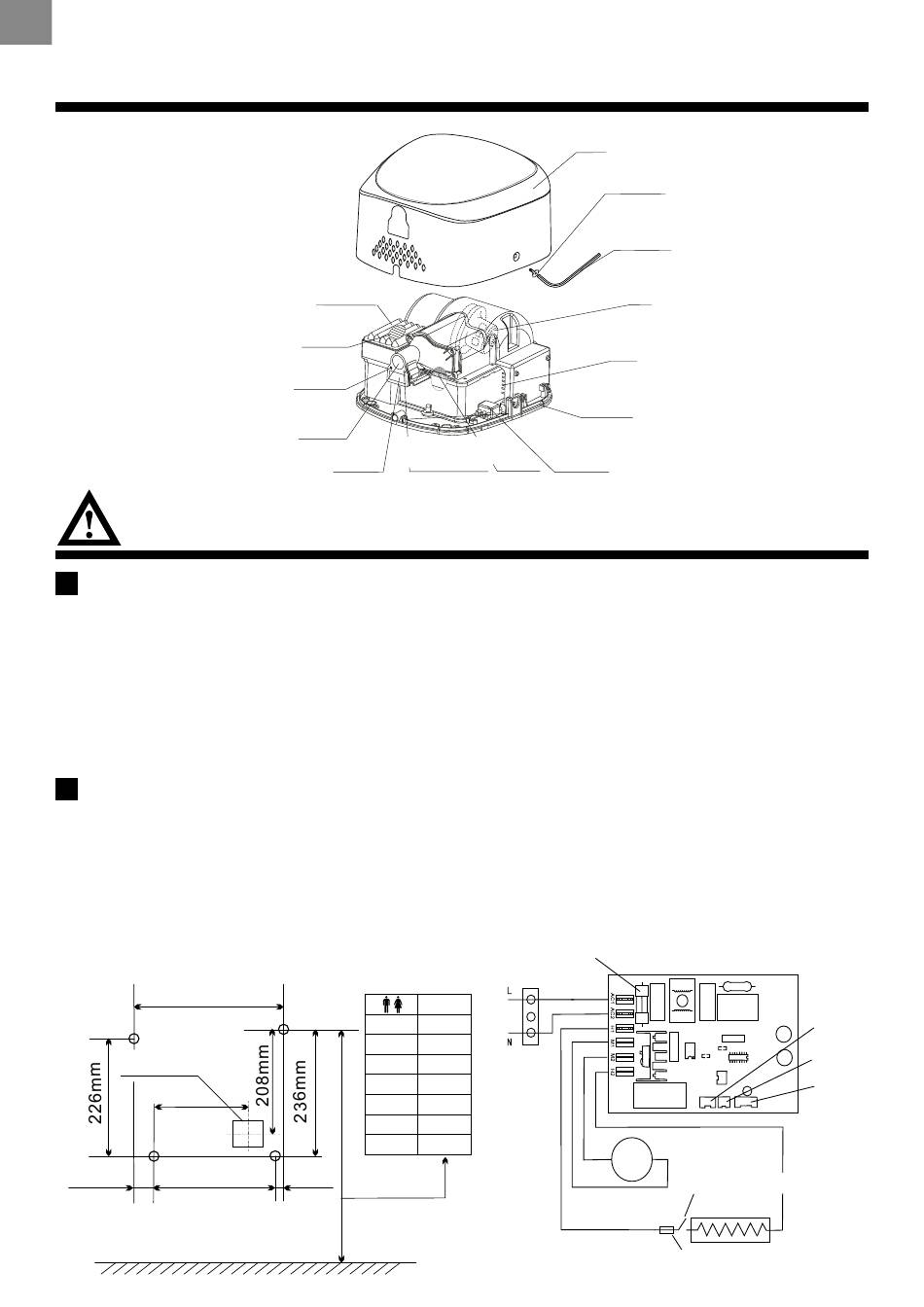

Beschreibung der einzelnen Teile

Sicherheitsmaßnahmen vor der Installation
Orte, wo das Gerät nicht installiert werden sollte (sonst kann es zur Beschädigung kommen)
• Orte mit der Temperatur von weniger als -10°C oder mehr als 40°C.
• Orte, die von dem spritzenden Wasser direkt betroffen werden.
• Orte mit der direkten Sonnenstrahlung, mit starkem Licht.
• Orte, wo es zur Wasserkondensation kommt.
• Orte, wo das korrosive, oxidierende und Druckgas aufbewahrt wird.
• Orte mit der Meereshöhe – 20 m unter dem Meeresniveau oder Orte mit der Meereshöhe von
mehr als 2000 m.
Empfohlene Installationshöhe und elektrisches Diagramm
• Die folgende Skizze zeigt die empfohlene Möglichkeit der Installation.
(Wenn es unter dem Gerät den Fußboden oder ein anderes Hindernis gibt, sollte der Abstand zwischen dem Gerät und dem
Fußboden minimal 150 mm sein).
• An den Seiten des Geräts sollte ein bestimmter Abstand von Spiegeln oder Wänden belassen werden, sonst können sie von
den abspritzenden Wassertropfen getroffen werden (minimaler Abstand 100 mm).
• Installieren Sie das Gerät so, dass daran die öffnende Tür und vorangehende Personen nicht anstoßen.
• Zur Installation wählen Sie eine ebene Oberfläche der Wand.
217mm
Installationsdose
ohne Abdeckung
145mm
18mm 196mm
Luftansaugung
HEPA-Filter
Einspeisekontrolllampe
Luftaustritt
Bewegungssensor
180cm
170cm
160cm
150cm
140cm
130cm
120cm
3mm
Fußboden
Zustandskontrolll-
ampe ON/OFF
Abdeckung der Stromklemmleiste
Erhitzung
Sicherung
155cm
148cm
der
141cm
Einspeisung
134cm
127cm
120cm
113cm
Steuer-
einheit
3
Abdeckung
Versenkschraube
Inbusschraube
Motor
Steuereinheit
Grundplatte
Motor
Wärmeschutzsensor
Heizspirale
Sicherung des Wärmekreislaufs
Zustandsanzeiger
ON/OFF
Temperatursensor
Empfangssensoren
