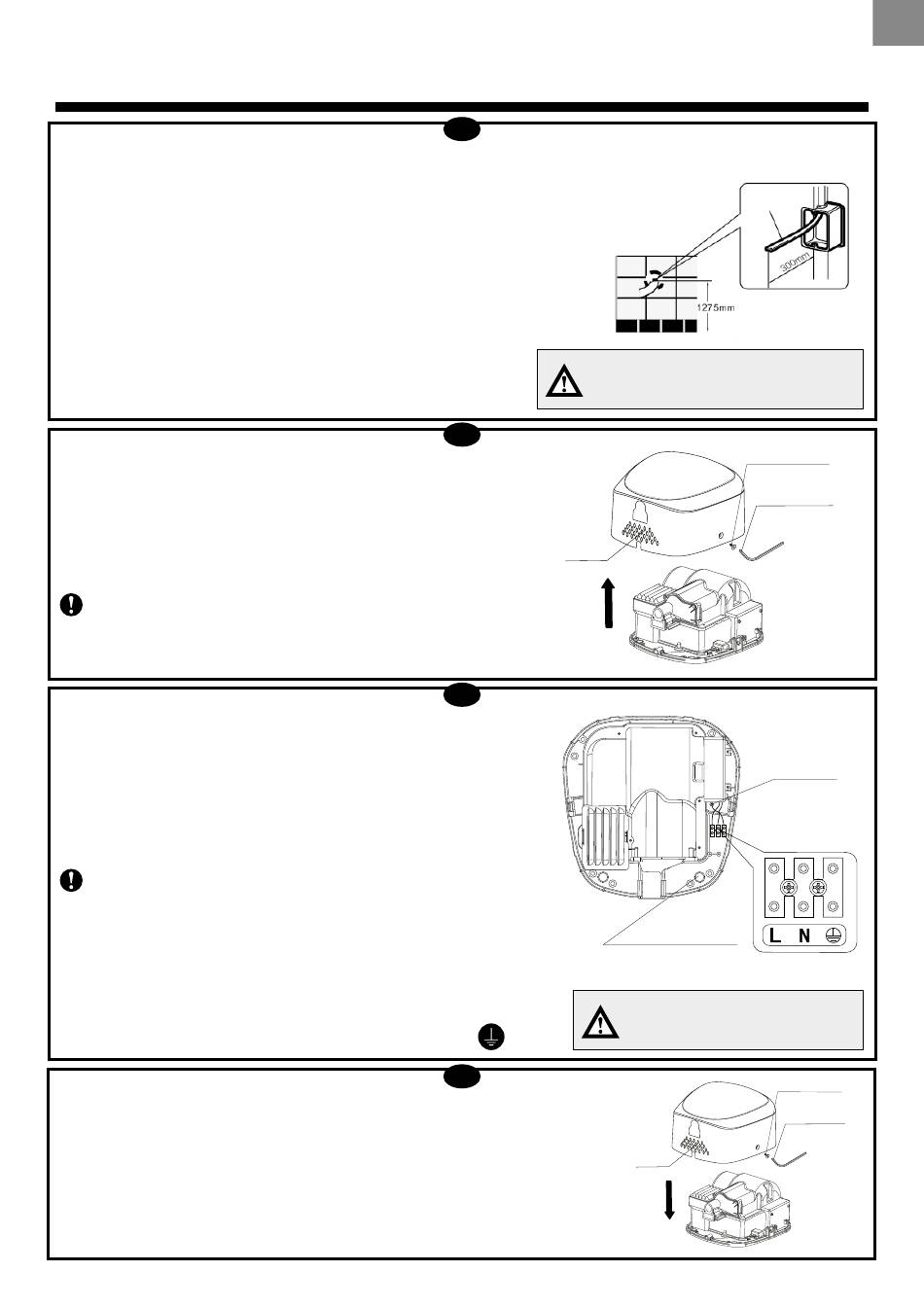

Postup pri inštalácii
Pripojenie napájacieho kábla
• Ak je pripojenie robené pomocou dodaného kábla s vidlicou, el.
zásuvku umiestnite v blízkosti prístroja 20 - 50 cm. Zásuvku však
neinštalujte priamo pod prístroj a výfukový otvor. Tento priestor
musí zostať voľný, aby neobmedzoval pohyb rúk pri sušení
a zároveň aby bola zaistená jednoduchá údržba povrchu steny
pod sušičom, kde dochádza k vyschnutiu kvapiek odfúkanej vody.
• Pre skryté pripojenie prívodného kábla použite na stene vopred
nainštalovanú inštalačnú škatuľu bez krytu. Kábel pripojte priamo
na svorkovnicu do škatule. Ak sa nepoužila zapustená
el. škatuľa a kábel pôjde priamo zo steny, môže brániť
pevnému uchyteniu a doľahnutiu prístroja na stenu.
Demontáž krytu
• Použite priložený imbusový kľúč a povoľte dve skrutky na
bokoch prístroja.
• Kryt opatrne vyberte ľahkým ťahom nahor.
Opatrným zaobchádzaním predídete poškriabaniu krytu.
Inštalácia prístroja
• Otvory pre hmoždinky vymerajte podľa nákresu alebo preneste
na stenu označenie priamo priložením základne prístroja.
Prístroj je vybavený prívodným káblom s vidlicou. Ak bude
prístroj pripojený priamo, kábel musí byť odstránený. V zadnej
časti je pripravený otvor na prerazenie. Cez otvor prevlečte
kábel a pripojte do inštalačnej škatule.
Prístroj upevnite na stenu pomocou 4 ks priložených skrutiek
a hmoždiniek vrátane vypodloženia dištančnými gumenými
podložkami proti prenášaniu prípadných vibrácií na stenu.
Ak stena nie je pevná, pred inštaláciou ju spevnite, prípadne
zvoľte iné než dodané hmoždinky (chemické kotvy),
s ohľadom na stav a vlastnosti steny. Na sadrokartónové
a iné steny, použite špeciálnu na to určené upevňovacie prvky.
Fázu pripojte na L, nulový vodič na N a uzemnenie na
Spätná montáž krytu
Priložte kryt a zaistite 2 imbusovými skrutkami na bokoch.
•
1
Celú elektrickú inštaláciu musí urobiť kvalifikovaná
osoba v súlade s platnými miestnymi zákonmi
a nariadeniami.
2
Kryt
3
Perforačný otvor prívodného kábla
Celú elektrickú inštaláciu musí urobiť
kvalifikovaná osoba v súlade s platnými
.
miestnymi zákonmi a nariadeniami.
4
4
Prívodný kábel
(s uzemnením)
Zapustená skrutka
Imbusový kľúč
Uzemnenie
Svorkovnica
Zapustená skrutka
Imbusový kľúč
Kryt
