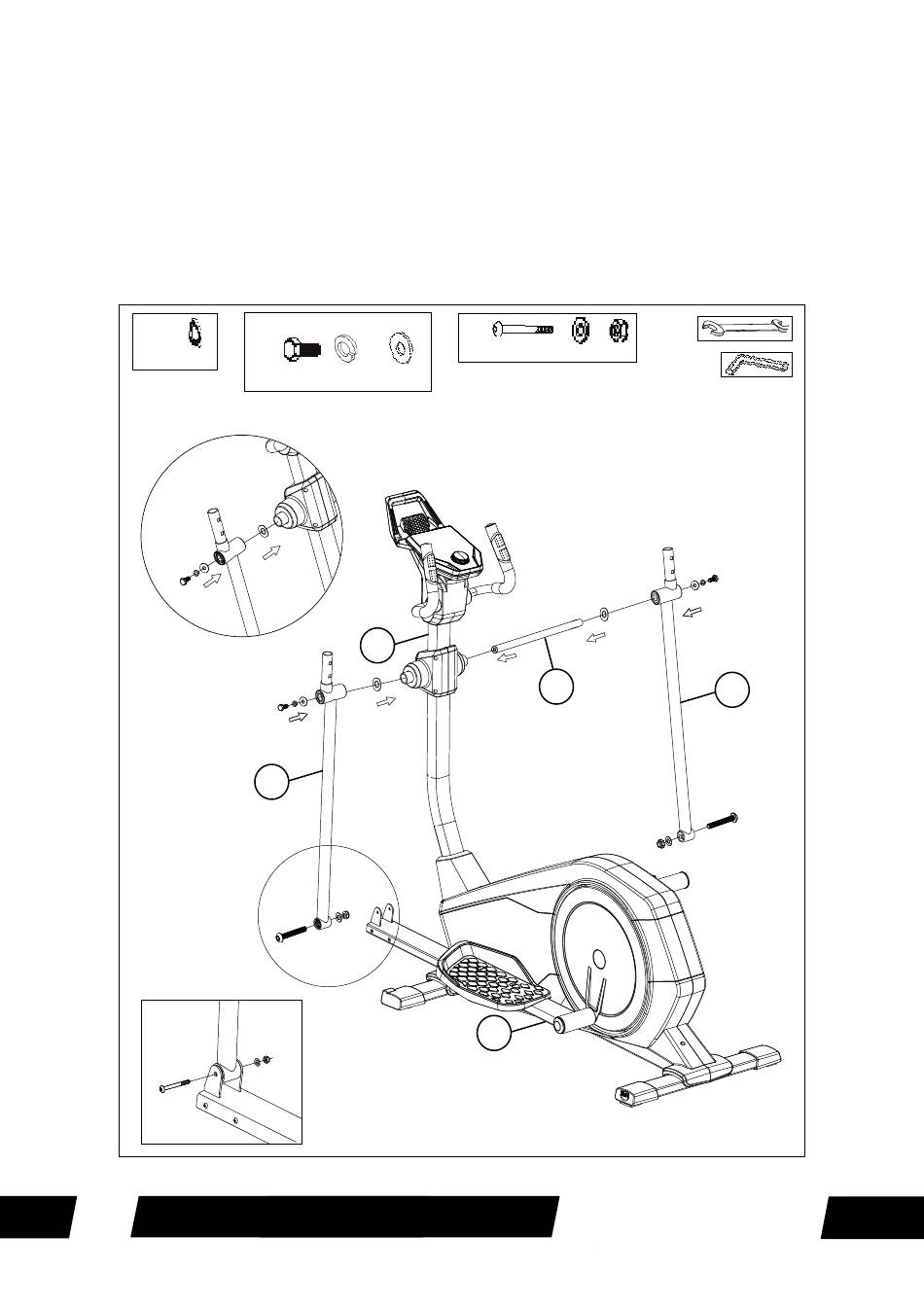

Schritt 8: Montage Der Pedalstangen
1. Montieren Sie die linke Pedalstange (I) und die rechte Pedalstange (J) an dem Konsolenmast (N)
mit einer Achse (U), zwei Bolzen (T-10), zwei Federscheiben (T-11), zwei Unterlegscheiben (T-12)
und zwei Wellscheiben (T-13).
2. Montieren Sie die linke Pedalstange (I) und die rechte Pedalstange (J) am linken Pedalarm (K)
200401 Manual CT1022-100a Otima 200 de,en,fr_selec HB 02.04.2020 12:26 Seite 13
und rechten Pedalarm (L) mit zwei Bolzen (T-14), zwei Unterlegscheiben (T-1) und zwei Muttern
(T-9).
2x
Ø 17x25
22
2x
M 8x20 Ø 8
Ø 8,5x25
N
I
2x
M 8x55 Ø 8x19 M 8
U
K
OPTIMA 200
J
