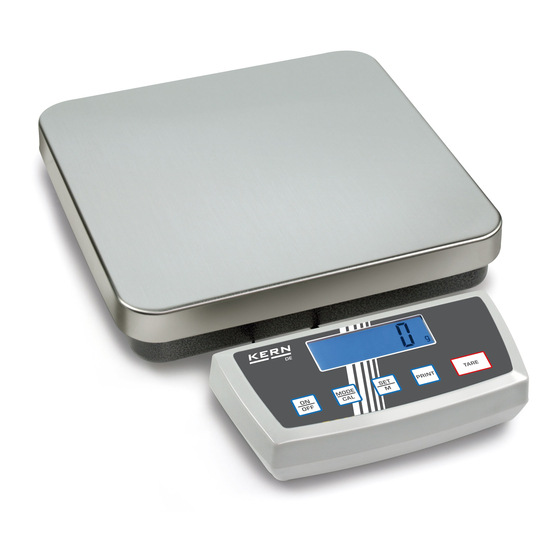

KERN DE Version 5.3 02/2011 Betriebsanleitung Plattformwaage Inhaltsverzeichnis Technische Daten..................4 Grundlegende Hinweise (Allgemeines) ..........11 Bestimmungsgemäße Verwendung................. 11 Sachwidrige Verwendung ....................11 Gewährleistung ........................11 Prüfmittelüberwachung..................... 12 Grundlegende Sicherheitshinweise............12 Hinweise in der Betriebsanleitung beachten ..............12 Ausbildung des Personals....................12 Transport und Lagerung................
Seite 3
Pr PC........................... 32 8.3.2 AU Pr........................... 33 8.3.3 AU PC ..........................33 8.3.4 rE Cr ............................ 34 Ausgabe auf Barcode-Drucker ..................35 Wartung, Instandhaltung, Entsorgung ........... 36 Reinigen ..........................36 Wartung, Instandhaltung....................36 Entsorgung ......................... 36 Kleine Pannenhilfe ................... 37 DE-BA-d-1153...
80 % (nicht kondensierend) Terminal (B x T x H) mm 226 x 111 x 58 Plattform (B x T x H) mm 318 x 308 x 75 318 x 308 x 75 318 x 308 x 75 Gewicht kg (netto) DE-BA-d-1153...
Seite 5
+ 5° C ..+ 35° C Luftfeuchtigkeit max. 80 % (nicht kondensierend) Terminal (B x T x H) mm 226 x 111 x 58 Plattform (B x T x H) mm 318 x 308 x 85 318 x 308 x 75 Gewicht kg (netto) DE-BA-d-1153...
Seite 6
80 % (nicht kondensierend) Terminal (B x T x H) mm 226 x 111 x 58 Plattform (B x T x H) mm 318 x 308 x 85 318 x 308 x 75 522 x 403 x 90 Gewicht kg (netto) DE-BA-d-1153...
Seite 7
80 % (nicht kondensierend) Terminal (B x T x H) mm 226 x 111 x 58 Plattform (B x T x H) mm 318 x 308 x 85 522 x 406 x 100 318 x 308 x 75 Gewicht kg (netto) DE-BA-d-1153...
Seite 8
80 % (nicht kondensierend) Terminal (B x T x H) mm 226 x 111 x 58 Plattform (B x T x H) mm 318 x 308 x 75 522 x 403 x 90 318 x 308 x 75 Gewicht kg (netto) DE-BA-d-1153...
Seite 9
Terminal (B x T x H) mm 226 x 111 x 58 522 x 406 x Plattform (B x T x H )mm 318 x 308 x 85 318 x 308 x 75 522 x 403 x 90 Gewicht kg (netto) DE-BA-d-1153...
Seite 10
Terminal (B x T x H) mm 226 x 111 x 58 522 x 406 x Plattform (B x T x H )mm 650 x 500 x 105 522 x 403 x 90 650 x 500 x 105 Gewicht kg (netto) DE-BA-d-1153...
Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wägeer- gebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen. Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abwei- chende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben. 2.3 Gewährleistung Gewährleistung erlischt bei •...
3.1 Hinweise in der Betriebsanleitung beachten Lesen Sie diese Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN-Waagen verfügen. 3.2 Ausbildung des Personals Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden 4 Transport und Lagerung 4.1 Kontrolle bei Übernahme...
Die Waage vorsichtig aus der Verpackung nehmen, Plastikhülle entfernen und die Waage am vorgesehenen Arbeitsplatz aufstellen. 5.2.1 Aufstellen Die Waage ist so aufzustellen, dass die Wägeplatte genau waagrecht steht. 5.2.2 Lieferumfang Serienmäßiges Zubehör: • Terminal • Plattform • Netzgerät • Arbeitsschutzhaube • Betriebsanleitung • Wandhalterung DE-BA-d-1153...
5.3 Netzanschluss Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Span- nungswert muss mit der örtlichen Spannung übereinstimmen. Verwenden Sie nur KERN- Originalnetzgeräte. Die Verwendung anderer Fabrikate bedarf der Zustimmung von Kern. 5.4 Batteriebetrieb / Akkubetrieb ( optional ) Batteriedeckel an Waagenunterseite abnehmen.
5.7 Justierung Da der Wert der Erdbeschleunigung nicht an jedem Ort der Erde gleich ist, muss je- de Waage – gemäss dem zugrundeliegenden physikalischen Wägeprinzip – am Auf- stellort auf die dort herrschende Erdbeschleunigung abgestimmt werden ( nur wenn die Waage nicht bereits im Werk auf den Aufstellort justiert wurde). Dieser Justier- vorgang, muss bei der ersten Inbetriebnahme, nach jedem Standortwechsel sowie bei Schwankungen der Umgebungstemperatur durchgeführt werden.
Seite 16
Rücksprung in den normalen Wägemodus. In der Anzeige erscheint der Wert des Justiergewichtes. Bei einem Justierfehler oder falschem Justiergewicht erscheint „CAL E“. Justierung wiederholen. Justiergewicht bei der Waage aufbewahren. Tägliche Überprüfung der Waagenge- nauigkeit wird bei qualitätsrelevanten Anwendungen empfohlen. DE-BA-d-1153...
Waagengehäuse oder an der Unterlage streift. Nun wird das Gewicht angezeigt, wobei nach erfolgter Stillstandskontrolle rechts im Display die Wägeeinheit (z. B. g oder kg) erscheint. Ist das Wägegut schwerer als der Wägebereich, erscheint im Display „Error“ (=Überlast) sowie ein Pfeifton. DE-BA-d-1153...
Prüflinge nacheinander auf die Wägeplatte stellen, jeweilige Abweichung zum Soll- gewicht wird vorzeichenrichtig nach „+“ und „-“ angezeigt. Nach dem gleichen Verfahren können auch gewichtsgleiche Packungen, bezogen auf ein Sollgewicht, hergestellt werden. Zurück in den Wägemodus durch Drücken der Taste. DE-BA-d-1153...
Taste erscheint das Netto-Total, d.h. Summengewicht von Komponenten . Tarieren mit Taste auf „0“. Komponente einwiegen, bei Druck auf Taste erscheint das Netto-Total, d. h. Summengewicht von Komponenten Rezeptur gegebenenfalls zum gewünschten Endwert auffüllen. Zurück in den Wägemodus durch Drücken der Taste. DE-BA-d-1153...
Drücken Sie die Taste, das Gewicht des Körpers wird als Referenz (100%) über- nommen. Nun können Sie Prüflinge auf die Wägeplatte legen, der Prozentwert zum Referenz- körper wird im Display angezeigt. Zurück in den Wägemodus durch Drücken der Taste. DE-BA-d-1153...
Taste um 1 verringert. Mit Taste wird jeweils um eine Stelle nach links gesprungen. Wenn alle Ände- rungen vorgenommen wurden, wird mit der Taste dieser Wert abgespeichert u durch nochmaliges Drücken der te wird der „Frei wählbarer Faktor“ als aktu- elle Wägeeinheit übernommen. DE-BA-d-1153...
Seite 22
Die Details können dieser Tabelle entnommen werden: Modell Einheiten Gramm Kilogramm Pound Unze Troy Unze Tael Hongkong Tael Taiwan Pennyweight Momme Tola Frei wählbarer Faktor Modell Einheiten Gramm Kilogramm Pound Unze Troy Unze Tael Hongkong Tael Taiwan Pennyweight Momme Tola Frei wählbarer Faktor DE-BA-d-1153...
Anzeige Einstellung Funktion Hinterleuchtung eingeschaltet Kontrastreiche Anzeige, „bl“ die auch im Dunkeln ab- gelesen werden kann. Hinterleuchtung ausgeschaltet Batterieschonung „bl“ „bl“ Hinterleuchtung schaltet sich Batterieschonung 10 Sekunden nach Erreichen eines stabilen Wägewertes automatisch ab Taste Ihre ausgewählte Einstellung bestätigen. DE-BA-d-1153...
Während dieser Zeit nimmt die Waage mehrere Messwerte auf. Bei Erreichen der „0“ ertönt ein akustisches Signal und der Wägewert wird angezeigt. Durch wiederholtes Drücken der Taste kehrt die Waage in den normalen Wäge- modus zurück. Nochmaliges Drücken der Taste aktiviert diese Funktion erneut. DE-BA-d-1153...
3. Durch Drücken der Taste kann die Funktion aktiviert werden. 4. Durch nochmaliges Drücken der Taste wird die Funktion deaktiviert. 5. Mit der Taste wird die geänderte Einstellung übernommen. 6. Die Waage springt in den Wägemodus zurück. 0,0 g DE-BA-d-1153...
7.4 Auswahl des Justiergewichtes Bei der Modellreihe KERN DE kann das Justiergewicht aus drei vorgegebenen Nenn- werten (ca.1/3; 2/3; Max) gewählt werden (siehe auch Tabelle 1 unten, Werkseinstel- lung grau unterlegt). Um messtechnisch hochwertige Wägeergebnisse zu erlangen, ist die Auswahl eines möglichst hohen Nennwertes zu empfehlen.
CR Datenausgabe über Fernsteuerbefehle Pr PC Datenausgabe durch Drücken der PRINT-Taste Kontinuierliche Datenausgabe AU PC bA Pr Ausgabe auf Barcode-Drucker AU Pr Autom. Datenausgabe stabiler Wägewerte Auswahl mit SET-Taste bestätigen. Die Waage kehrt in den Wä- gemodus zurück. DE-BA-d-1153...
Vn T MODE-Taste wiederholt drücken bis „bAUd“ angezeigt wird. BAUD Mit SET-Taste bestätigen, die aktuelle Einstellung wird angezeigt. Mit MODE-Taste gewünschte Einstellungen auswählen 9600 4800 2400 1200 19200 Auswahl mit SET-Taste bestätigen. Die Waage kehrt in zurück in den Wägemodus. DE-BA-d-1153...
Mit MODE- und PRINT-Taste wird der Status geändert „on off“. Auswahl mit SET-Taste bestätigen. Die Waage kehrt in den Wä- gemodus zurück. Auf diese Weise kann der Benutzer sich seinen eigenen Datenblock konfigurieren, der dann an einen Drucker oder PC gesendet wird. DE-BA-d-1153...
MODE-Taste wiederholt drücken bis „rSt“ angezeigt wird. Mit SET-Taste bestätigen, die aktuelle Einstellung wird ange- zeigt. Mit MODE-Taste gewünschte Einstellungen auswählen Waage wird auf Werkseinstellung zurückgesetzt Waage bleibt in individueller Einstellung Auswahl mit SET-Taste bestätigen. Die Waage kehrt in zurück in den Wägemodus. DE-BA-d-1153...
Baudrate wählbar auf 1200, 2400, 4800, 9600 und 19200 Baud Miniatur-Stecker notwendig (9 pol D-Sub) Bei Betrieb mit Schnittstelle ist der fehlerfreie Betrieb nur mit dem entsprechen- den KERN- Schnittstellenkabel (max. 2m) sichergestellt 8.2 Pinbelegung der Waagenausgangsbuchse (Frontansicht) Pin 2:...
Das Druckformat ist im Drucker gespeichert. D.h. bei einem Defekt kann der Drucker nicht gegen einen fabrikneuen ausgetauscht werden, sondern es muss bei KERN zuvor die entsprechende Software aufgespielt werden. Der Zebra-Drucker und die Waage sind im ausgeschaltet Zustand mit dem enthalte- nen Schnittstellenkabel zu verbinden.
Verschüttetes Wägegut sofort entfernen. 9.2 Wartung, Instandhaltung Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Vor dem Öffnen vom Netz trennen. 9.3 Entsorgung Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationa- lem oder regionalem Recht des Benutzerortes durchzuführen.
• Es herrschen starke Temperaturschwan- kungen. • Die Waage steht nicht eben. • Elektromagnetische Felder / Statische Aufladung (anderen Aufstellungsort wäh- len / falls möglich, störendes Gerät aus- schalten) Beim Auftreten anderer Fehlermeldungen Waage aus- und nochmals einschalten. Bleibt Fehlermeldung erhalten, Fachhändler benachrichtigen. DE-BA-d-1153...
Seite 38
Quecksilber, oder Pb = Blei) des für die Einstufung als schadstoffhaltig aus- schlaggebenden Schwermetalls versehen. Schadstoffarme Batterien nur mit einer durchgestrichenen Mülltonne. Die Rückgabemöglichkeit beschränkt sich auf Batterien der Art, die wir in unserem Sortiment führen oder geführt haben, sowie auf die Menge, deren sich Endverbrau- cher üblicherweise entledigen. DE-BA-d-1153...
