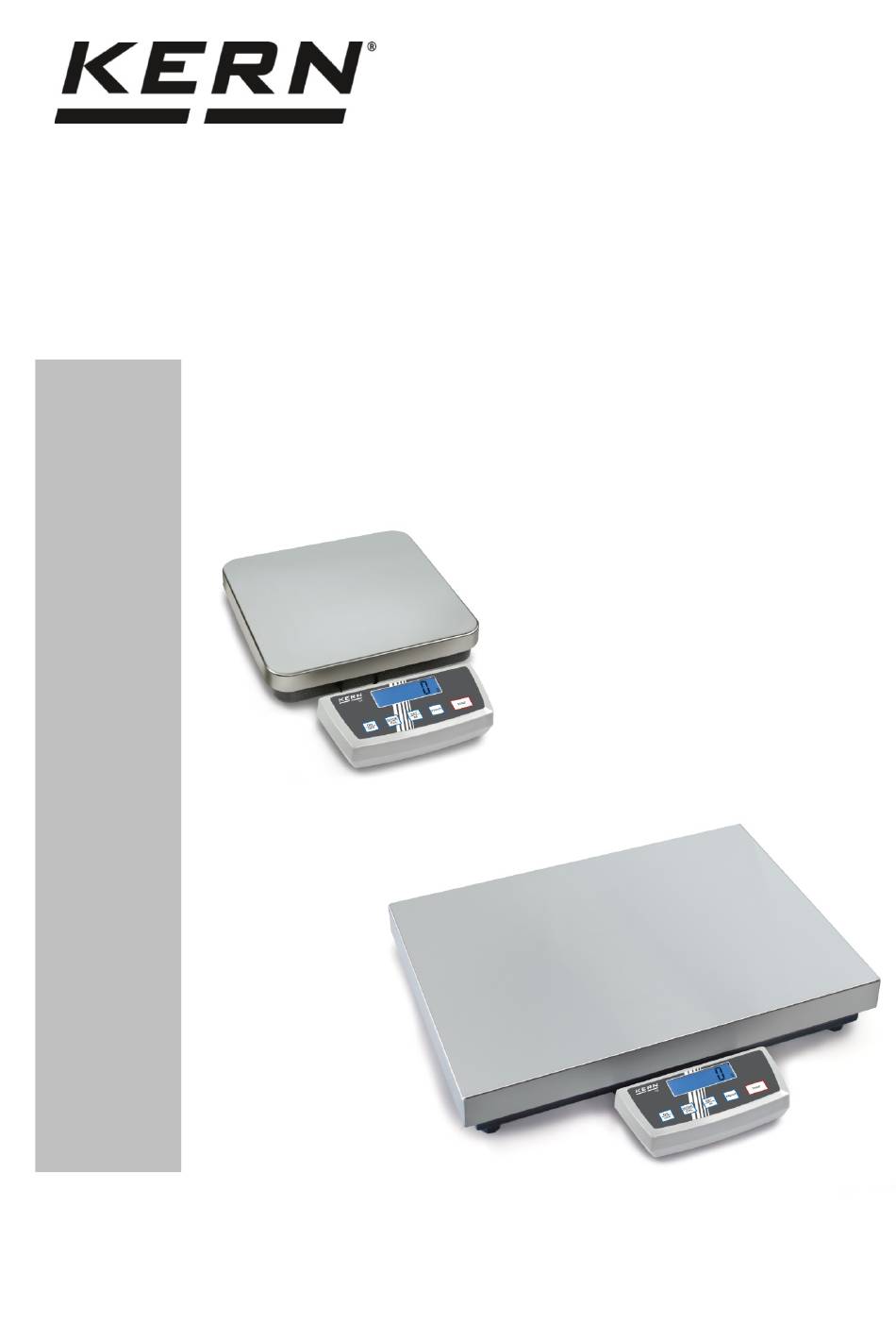

- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Plattformwaage KERN DE Version 5.8 2017-11 DE-BA-1758...
-
Seite 2: Inhaltsverzeichnis
KERN DE Version 5.8 2017-11 Betriebsanleitung Plattformwaage Inhaltsverzeichnis Technische Daten ..................4 Grundlegende Hinweise (Allgemeines) ..........11 Bestimmungsgemäße Verwendung ................. 11 Sachwidrige Verwendung ....................11 Gewährleistung ........................11 Prüfmittelüberwachung ..................... 12 Grundlegende Sicherheitshinweise ............12 Hinweise in der Betriebsanleitung beachten ..............12 Ausbildung des Personals .................... - Seite 3 Einstellungen .................... 25 Menüstruktur aufrufen ....................... 25 Menüstruktur verlassen ..................... 26 Dosierung und Zero-tracking .................... 26 Auswahl des Justiergewichtes ..................27 Schnittstelle RS232C ......................28 7.5.1 Datenübertragungsmodus....................28 7.5.2 Baudrate ..........................29 Auswahl Druckausgabe ..................... 30 Zurücksetzen auf Werkseinstellung ................. 31 Datenausgang RS 232 C ................
-
Seite 4: Technische Daten
1 Technische Daten KERN DE6K0.5A DE6K1D DE12K1A Ablesbarkeit (d) 0,5 g 1 g / 2 g Wägebereich (Max) 6 kg 3 kg / 6 kg 12 kg Mindeststückgewicht Reproduzierbarkeit 0,5 g 1 g / 2 g Linearität ± 1,5 g ±... - Seite 5 KERN DE15K0.2D DE15K2D DE24K2A Ablesbarkeit (d) 0,2 g / 0,5 g 2 g / 5 g Wägebereich (Max) 6 kg / 15 kg 6 kg / 15 kg 24 kg Mindeststückgewicht 400 mg Reproduzierbarkeit 0,2 g / 0,5 g 2 g / 5g Linearität...
- Seite 6 KERN DE35K0.5D DE35K5D DE35K5DL Ablesbarkeit (d) 0,5 g / 1 g 5 g / 10 g Wägebereich (Max) 15 kg / 35 kg 15 kg / 35 kg Mindeststückgewicht 10 g Reproduzierbarkeit 0,5 g / 1g 5 g / 10 g Linearität...
- Seite 7 KERN DE60K1D DE60K1DL DE60K5A Ablesbarkeit (d) 1 g / 2 g Wägebereich (Max) 30 kg / 60 kg 60 kg Mindeststückgewicht 10 g Reproduzierbarkeit 1 g / 2 g Linearität ± 4 g / 8 g ± 15 g Anwärmzeit...
- Seite 8 KERN DE60K10D DE60K10DL DE120K10A Ablesbarkeit (d) 10 g / 20g 10 g Wägebereich (Max) 30 kg / 60 kg 120 kg Mindeststückgewicht 20 g 20 g Reproduzierbarkeit 10 g / 20 g 10 g Linearität ± 30 g / 60 g ±...
- Seite 9 DE150K2D DE150K2DL DE150K20D DE150K20DL KERN Ablesbarkeit (d) 2 g / 5g 20 g / 50 g 20 g / 50 g Wägebereich (Max) 60 kg / 150 kg Mindeststückgewicht 40 g 40 g Reproduzierbarkeit 2 g / 5 g 20 g / 50 g Linearität...
- Seite 10 DE150K20DXL DE300K5DL DE300K50D DE300K50DL KERN Ablesbarkeit (d) 20 g / 50 g 5 g / 10 g 50 g / 100 g Wägebereich (Max) 60 kg / 150 kg 150 kg / 300 kg Mindeststückgewicht 40 g 10 g 100 g...
-
Seite 11: Grundlegende Hinweise (Allgemeines)
Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wägeer- gebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen. Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abwei- chende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben. 2.3 Gewährleistung Gewährleistung erlischt bei •... -
Seite 12: Prüfmittelüberwachung
Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie die hierfür notwendigen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. In seinem akkredi- tiertem DKD- Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüfgewichte und Waagen kalibriert werden (Rückführung auf das nationale Normal). -
Seite 13: Auspacken, Aufstellung Und Inbetriebnahme
5 Auspacken, Aufstellung und Inbetriebnahme 5.1 Aufstellort, Einsatzort Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuver- lässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wäh- len. Beachten Sie deshalb am Aufstellort folgendes: •... -
Seite 14: Grundaufbau
5.3 Netzanschluss Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Span- nungswert muss mit der örtlichen Spannung übereinstimmen. Verwenden Sie nur KERN- Originalnetzgeräte. Die Verwendung anderer Fabrikate bedarf der Zustimmung von Kern. 5.4 Batteriebetrieb / Akkubetrieb ( optional ) Batteriedeckel an Waagenunterseite abnehmen. -
Seite 15: Anschluss Von Peripheriegeräten
Vor Anschluss oder Trennen von Zusatzgeräten (Drucker, PC) an die Datenschnitt- stelle muss die Waage unbedingt vom Netz getrennt werden. Verwenden Sie mit Ihrer Waage ausschließlich Zubehör und Peripheriegeräte von KERN, diese sind optimal auf Ihre Waage abgestimmt. 5.6 Erstinbetriebnahme Um bei elektronischen Waagen genaue Wägeergebnisse zu erhalten, muss die Waage ihre Betriebstemperatur ( siehe Anwärmzeit Kap.1 ) erreicht haben. - Seite 16 Vorgehen bei der Justierung: Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit ( siehe Kap.1 ) zur Sta- bilisierung ist erforderlich. Waage mit Taste einschalten. -Taste drücken und gedrückt halten, nach dem akustischen Signal erscheint im Display für kurze Zeit „CAL“. Anschließend wird im Display blinkend die genaue Grö- ße des ausgewählten (Kap.7.4) Justiergewichtes angezeigt.
-
Seite 17: Betrieb
6 Betrieb 6.1 Anzeigenübersicht 6.2 Wägen Waage mit Taste einschalten. Waage zeigt für etwa 3 Sekunden „88888“ im Display und geht dann auf „0“. Nun ist sie betriebsbereit. Wichtig: Sollte die Anzeige blinken oder nicht auf „0“ stehen, - Taste drü- cken. -
Seite 18: Tarieren
Tarieren Waage mit Taste einschalten und „0“-Anzeige abwarten. Taragefäß auf die Wägeplatte stellen und Taste drücken. Waagenanzeige geht auf „0“. Das Gewicht des Gefäßes ist nun intern gespeichert. Drückt man nach Anschluß des Wägevorgangs wieder die Taste, erscheint er- neut „0“ im Display. Der Tariervorgang kann beliebige Male wiederholt werden, beispielsweise beim Ein- wiegen von mehreren Komponenten zu einer Mischung (Zuwiegen). -
Seite 19: Stückzählung
6.6 Stückzählung Waage mit Taste einschalten und „0“-Anzeige abwarten. Taste kurz drücken. Referenzstückzahl 5 erscheint. Durch Mehrfachbetätigung der Taste können weitere Referenzstückzahlen 10, 20, 25 und 50 aufgerufen werden. So viele Zählteile auf die Wägeplatte, wie die eingestellte Referenzstückzahl ver- langt. -
Seite 20: Prozent-Wägungen
6.8 Prozent-Wägungen Anzeigesymbol: Das Prozentwägen ermöglicht die Gewichtsanzeige in Prozent, bezogen auf ein Re- ferenzgewicht. Waage mit Taste einschalten und „0“-Anzeige abwarten. Taste mehrmals kurz betätigen. Sie durchlaufen die Referenzstückzahlen der Zählfunktion, anschließend erscheint „100%“ im Display. Legen Sie den Referenzkörper auf die Waagschale. Drücken Sie die Taste, das Gewicht des Körpers wird als Referenz (100%) über- nommen. -
Seite 21: Wägeeinheiten (Unit)
6.9 Wägeeinheiten (Unit) Waage mit Taste einschalten und „0“-Anzeige abwarten. Taste drücken und gedrückt halten, bis im Display „UNIT“ erscheint. kurz betätigen, die eingestellte Einheit erscheint im Display. Mit der Taste kann nun zwischen den verschiedenen Einheiten (siehe Tabelle) gewählt werden. Durch Drücken der Taste wird die eingestellte Wägeeinheit übernommen. - Seite 22 Die verschiedenen Waagenmodelle haben unterschiedliche Fremdwägeeinheiten integriert. Die Details können dieser Tabelle entnommen werden: Modell Einheiten Gramm Kilogramm Pound Unze Troy Unze Tael Hongkong Tael Taiwan Pennyweight Momme Tola Frei wählbarer Faktor Modell Einheiten Gramm Kilogramm Pound Unze Troy Unze Tael Hongkong Tael Taiwan Pennyweight...
-
Seite 23: Hinterleuchtung Der Anzeige
6.10 Hinterleuchtung der Anzeige Im Menü können sie die Funktion der Anzeigenhinterleuchtung ein- bzw. ausschal- ten. Gehen Sie hierzu wie folgt vor: Waage mit Taste einschalten und „0“-Anzeige abwarten. Taste drücken und gedrückt halten bis im Display „UNIT“ erscheint. Taste 7 mal betätigen, im Display erscheint „bl“. Mit der Taste bestätigen. -
Seite 24: Tierwägefunktion
6.11 Tierwägefunktion Die Waage hat eine integrierte Tierwägefunktion (Mittelwertbildung). Mit dieser ist es möglich, Haustiere oder Kleintiere exakt zu verwiegen, obwohl diese nicht ruhig auf der Wägeplatte stehen. Bemerkung: Bei zu lebhafter Bewegung kann keine exakte Wägung erfolgen. Im Menü kann die Tierwägefunktion aus- bzw. eingeschaltet werden. Dazu ist wie folgt vorzugehen: Waage mit Taste einschalten und „0“-Anzeige abwarten. -
Seite 25: Einstellungen
7 Einstellungen 7.1 Menüstruktur aufrufen Waage mit Taste einschalten und „0“-Anzeige abwarten. Zum Einstieg in die Menüstruktur die Taste ca. 3 Sek. gedrückt halten bis „UNIT“ erscheint. Durch Betätigen der Taste werden die verschiedenen Menüpunkte aufgerufen. Mit der Taste wird ein Menüpunkt ausgewählt. Innerhalb dieses Menüpunktes erfolgt die Auswahl mit der -Taste. -
Seite 26: Menüstruktur Verlassen
7.2 Menüstruktur verlassen Überall im Menü ist es möglich, die Menüstruktur zu verlassen, und dabei die durch- geführten Änderungen zu speichern bzw. zu verwerfen. Nachdem die Taste gedrückt wurde, erscheint „Exit“ im Display. A: Mit der ( Ja ) - Taste bestätigen. Danach erscheint „store“ in der Anzeige. Wenn gespeichert werden soll, ist die Taste wiederholt zu drücken. -
Seite 27: Auswahl Des Justiergewichtes
7.4 Auswahl des Justiergewichtes Bei der Modellreihe KERN DE kann das Justiergewicht aus drei vorgegebenen Nennwerten (ca.1/3; 2/3; Max) gewählt werden (siehe auch Tabelle 1 unten, Werks- einstellung grau unterlegt). Um messtechnisch hochwertige Wägeergebnisse zu er- langen, ist die Auswahl eines möglichst hohen Nennwertes zu empfehlen. -
Seite 28: Schnittstelle Rs232C
7.5 Schnittstelle RS232C Datenausgabe über Schnittstelle RS 232 C Allgemeines Voraussetzung für die Datenübertragung zwischen Waage und einem Peripheriege- rät (z.B. Drucker, PC ...) ist, dass beide Geräte auf dieselben Schnittstellenparameter (z.B. Baudrate, Übertragungsmodus ...) eingestellt sind. 7.5.1 Datenübertragungsmodus Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] ange- zeigt wird. -
Seite 29: Baudrate
7.5.2 Baudrate Die Baudrate bestimmt die Geschwindigkeit der Übertragung über die Schnittstelle, 1 Baud = 1 Bit/Sekunde. Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] ange- zeigt wird. MODE-Taste wiederholt drücken bis „bAUd“ angezeigt wird. Mit SET-Taste bestätigen, die aktuelle Einstellung wird ange- zeigt. -
Seite 30: Auswahl Druckausgabe
7.6 Auswahl Druckausgabe Mit dieser Funktion wird selektiert, welche Daten über die RS232C gesendet werden (gilt nicht für der Datenübertragungsmodus BAPr ). Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] ange- zeigt wird. MODE-Taste wiederholt drücken bis „LAPr“ angezeigt wird. ... -
Seite 31: Zurücksetzen Auf Werkseinstellung
7.7 Zurücksetzen auf Werkseinstellung Mit dieser Funktion werden alle Waageneinstellungen auf Werks- einstellungen zurückgesetzt. Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] ange- zeigt wird. MODE-Taste wiederholt drücken bis „rSt“ angezeigt wird. Mit SET-Taste bestätigen, die aktuelle Einstellung wird ange- zeigt. -
Seite 32: Datenausgang Rs 232 C
Baudrate wählbar auf 1200, 2400, 4800, 9600 und 19200 Baud Miniatur-Stecker notwendig (9 pol D-Sub) Bei Betrieb mit Schnittstelle ist der fehlerfreie Betrieb nur mit dem entsprechen- den KERN- Schnittstellenkabel (max. 2m) sichergestellt 8.2 Pinbelegung der Waagenausgangsbuchse (Frontansicht) Pin 2:... -
Seite 33: Au Pr
8.3.2 AU Pr Sobald der Wägewert stabil ist, wird das Format aus LAPR automatisch übertragen. c. Format für stabile Werte für Gewicht/Stückzahl/Prozentangabe 10 11 12 13 14 15 16 17 CR LF d. Format im Fehlerfall 10 11 12 13 14 15 16 17 CR LF 8.3.3 AU PC Wägewerte werden automatisch und kontinuierlich gesendet, unabhängig davon, ob... -
Seite 34: Re Cr
8.3.4 rE Cr Fernsteuerkommandos s/w/t werden von der Fernsteuereinheit zu der Waage als ASCII-Code gesendet. Nachdem die Waage die s/w/t-Kommandos erhalten hat, sendet sie die nachfolgenden Daten. Dabei ist zu beachten, dass die folgenden Fernsteuerkommandos ohne nachfol- gendes CR LF gesendet werden müssen. Funktion: Stabiler Wägewert für das Gewicht wird über RS232- Schnittstelle gesendet... -
Seite 35: Ausgabe Auf Barcode-Drucker
Das Druckformat ist im Drucker gespeichert. D.h. bei einem Defekt kann der Drucker nicht gegen einen fabrikneuen ausgetauscht werden, sondern es muss bei KERN zuvor die entsprechende Software aufgespielt werden. Der Zebra-Drucker und die Waage sind im ausgeschaltet Zustand mit dem enthalte- nen Schnittstellenkabel zu verbinden. -
Seite 36: Wartung, Instandhaltung, Entsorgung
Verschüttetes Wägegut sofort entfernen. 9.2 Wartung, Instandhaltung Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Vor dem Öffnen vom Netz trennen. 9.3 Entsorgung Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationa- lem oder regionalem Recht des Benutzerortes durchzuführen. -
Seite 37: Kleine Pannenhilfe
10 Kleine Pannenhilfe Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen werden. Hilfe: Störung Mögliche Ursache • Die Waage ist nicht eingeschaltet. Die Gewichtsanzeige leuchtet nicht. •... - Seite 38 Hinweis gemäß Batterieverordnung – BattV QYP 05 (Rev. 1.0) Nur gültig für Deutschland! Im Zusammenhang mit dem Vertrieb von Batterien und Akkus sind wir als Händler gemäß Batterieverordnung verpflichtet, Endverbraucher auf folgendes hinzuweisen: Endverbraucher sind zur Rückgabe gebrauchter Batterien/Akkus gesetzlich ver- pflichtet.
-
Seite 39: Konformitätserklärung
11 Konformitätserklärung Die aktuelle EG/EU-Konformitätserklärung finden Sie online unter: www.kern-sohn.com/ce DE-BA-d-1758...
