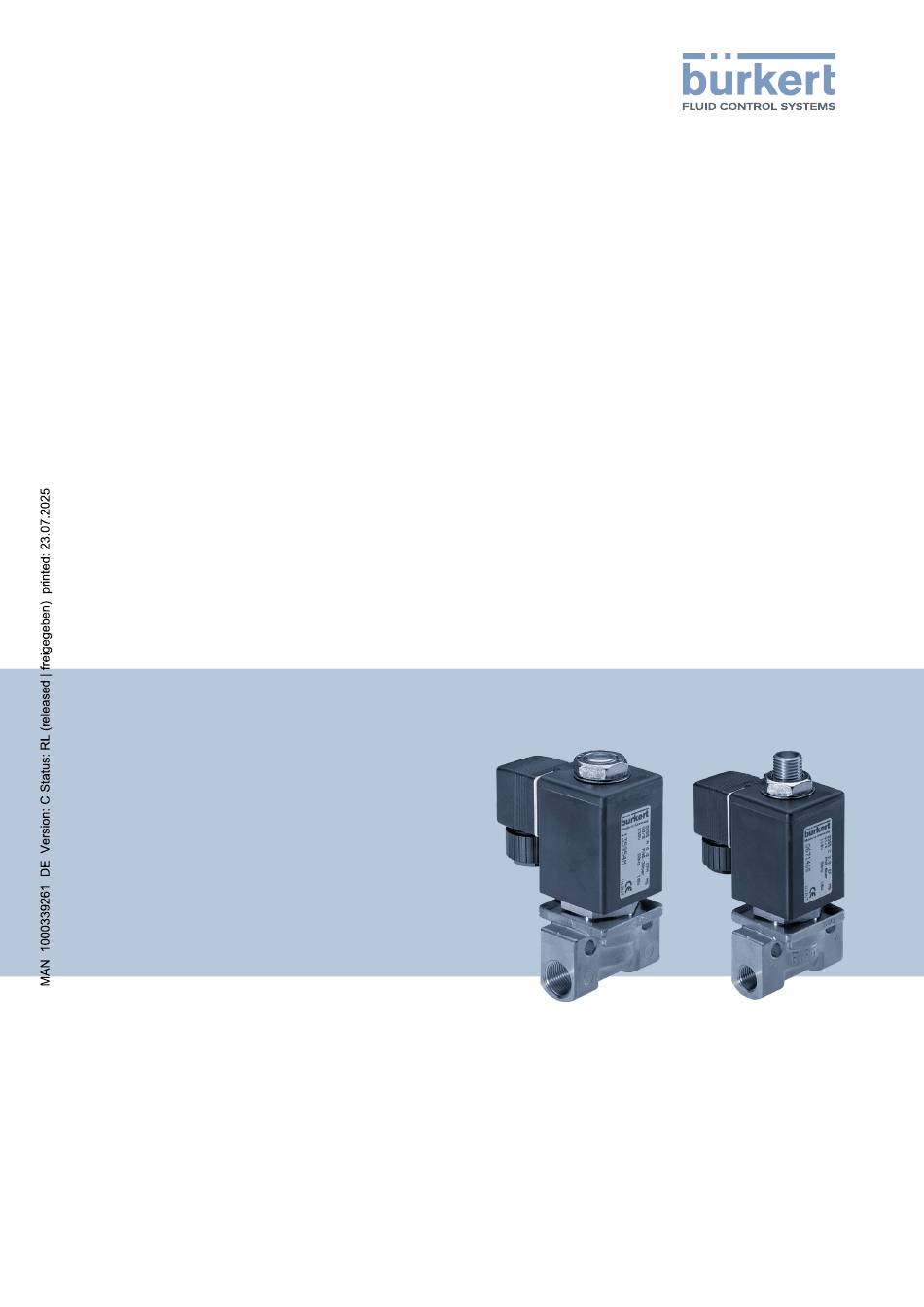

- Seite 1 Typ 0255/0355 2/2- und 3/2-Wege Magnetventil Bedienungsanleitung für alle Varianten...
- Seite 2 Technische Änderungen vorbehalten. © Bürkert Werke GmbH & Co. KG 2014 - 2025 Technical documentation 2507/08_DEde_00893044_1011560715_1011672587 / Original DE...
-
Seite 3: Inhaltsverzeichnis
Typ 0255/0355 Inhaltsverzeichnis Inhaltsverzeichnis Zu dieser Anleitung 4 Symbole 4 Begriffe und Abkürzungen 5 Hersteller 5 2 Sicherheit 6 Bestimmungsgemässe Verwendung 6 Grundlegende Sicherheitshinweise 6 3 Technische Daten 8 Normen und Richtlinien 8 Betriebsbedingungen 8 Einsatzbedingungen 10 Typschild 12 4 Montage 13... -
Seite 4: Zu Dieser Anleitung
Typ 0255/0355 Zu dieser Anleitung Zu dieser Anleitung Die Anleitung ist ein wichtiger Teil des Produkts und leitet den Benutzer zur sicheren Installation und Bedienung an. Die Hinweise und Anweisungen dieser Anleitung sind verbindlich für die Verwendung des Produkts. ▶ Sicherheitskapitel vor der ersten Verwendung des Produkts vollständig lesen und beachten. -
Seite 5: Begriffe Und Abkürzungen
Typ 0255/0355 Zu dieser Anleitung Begriffe und Abkürzungen Die Begriffe und Abkürzungen stehen in dieser Anleitung stellvertretend für folgende Definitionen. Produkt Magnetventil Typ 0255 / 0355 Hersteller Bürkert Fluid Control Systems Christian-Bürkert-Str. 13−17 74653 Ingelfingen GERMANY Die Kontaktadressen sind verfügbar unter Kontakt. -
Seite 6: Sicherheit
Sicherheit Bestimmungsgemässe Verwendung Bei nicht bestimmungsgemäßem Einsatz des Typs 0255 und 0355 können Gefahren für Personen, Anlagen in der Umgebung und die Umwelt entstehen. ▶ Das Gerät ist zum Steuern, Absperren und Dosieren von Medien bis zu einer Viskosität von 21 mm²/ s konzipiert. - Seite 7 Typ 0255/0355 Sicherheit ▶ Keine inneren oder äußeren Veränderungen vornehmen. Anlage/ Gerät vor unbeabsichtigter Betätigung sichern. ▶ Installations- und Instandhaltungsarbeiten dürfen nur von autorisiertem Fachpersonal mit geeignetem Werkzeug ausgeführt werden. ▶ Nach einer Unterbrechung der elektrischen oder fluidischen Versorgung ist ein definierter oder kontrollierter Wiederanlauf des Prozesses zu gewährleisten.
-
Seite 8: Technische Daten
• Gehäusewerkstoff: Messing (MS), Edelstahl (VA) • Dichtwerkstoff: FKM, EPDM, NBR, PTFE, Stahl Umgebungstemperatur Standard: max. +55 °C Hochtemperatur: Typ 0255 max. +250 °C Typ 0355 max. +200 °C Lagerungstemperatur -40 °C ... +80 °C Wirkungsweise Typ 0255 2/2-Wege-Ventil, in Ruhestellung geschlossen... - Seite 9 Typ 0255/0355 Technische Daten Wirkungsweise Typ 0355 3/2-Wege-Ventil, in Ruhestellung geschlossen, Ausgang A ent- lastet 3/2-Wege-Ventil, in Ruhestellung Ausgang A druckbeaufschlagt 3/2-Wege-Ventil, in Ruhestellung Druckanschluss P2 mit Aus- gang A verbunden. P1 geschlossen P1 P2 Mit Hochleistungselektronik Ohne Elektronik 50 Hz, 60 Hz AC/DC Umgebungstemperatur (für...
-
Seite 10: Aussetzbetrieb Für Ausführung Mit Hochleistungselektronik Ac/Dc
Typ 0255/0355 Technische Daten Aussetzbetrieb für Ausführung mit Hochleistungselektronik AC/DC Kennwerte (gemäß DIN VDE 0580) [s] = ED[%] [s] = [s] = t [s] – t Abb. 1: Kennwerte Aussetzbetrieb für Ausführung mit - Spieldauer - Einschaltdauer - stromlose Pause ED - relative Einschaltdauer SH - Schalthäufigkeit... -
Seite 11: Zulässige Temperatur
Wasser, Dampf, org. Lösungsmittel, Öle, Treibstoff, Alkohole, Hydraulikstoffe Tab. 3: Zulässige Medien in Abhängigkeit vom Dichtwerkstoff: Spule mit Metallgehäuse und Kupferdraht-Wicklung Dichtwerkstoff Stahl nur bei Typ 0255 Spule mit Metallgehäuse und Aluminiumdraht-Wicklung Schalthäufigkeit: max. 6 Schaltungen/min nur für Sonderausführung 11 | 17... -
Seite 12: Typschild
Typ 0255/0355 Technische Daten Typschild 0255 A 4,0 FKM G1/4 P N 0 - 10 bar 230V 50 Hz 10 W 00135952 W12MN 1 Typ 2 Wirkungsweise 3 Nennweite 4 Dichtwerkstoff 5 Gehäusewerkstoff 6 Anschlussart 7 Nenndruck 8 Leistung 9 Frequenz... -
Seite 13: Montage
Typ 0255/0355 Montage Montage Sicherheitshinweise GEFAHR! Verletzungsgefahr durch hohen Druck in der Anlage ▶ Vor dem Lösen von Leitungen oder Ventilen den Druck abschalten und Leitungen entlüften. GEFAHR! Verletzungsgefahr durch Stromschlag ▶ Vor Eingriffen in das Gerät oder die Anlage Spannung abschalten und vor Wiedereinschalten sichern! ▶... -
Seite 14: Elektrischer Anschluss Der Gerätesteckdose
Typ 0255/0355 Montage ▶ Durchflussrichtung beachten: Der Pfeil auf dem Gehäuse kennzeichnet die Durchflussrichtung. Elektrischer Anschluss der Gerätesteckdose WARNUNG! Verletzungsgefahr durch Stromschlag Bei nicht angeschlossenem Schutzleiter besteht die Gefahr des Stromschlags. ▶ Vor Eingriffen in das Gerät oder die Anlage, Spannung abschalten und vor Wiedereinschalten sichern! ▶... -
Seite 15: Wartung, Fehlerbehebung
Typ 0255/0355 Wartung, Fehlerbehebung Wartung, Fehlerbehebung Sicherheitshinweise WARNUNG! Verletzungsgefahr bei unsachgemäßen Wartungsarbeiten ▶ Die Wartung darf nur autorisiertes Fachpersonal mit geeignetem Werkzeug durchführen! WARNUNG! Verletzungsgefahr durch ungewolltes Einschalten der Anlage und unkontrollierten Wiederanlauf ▶ Anlage vor unbeabsichtigtem Betätigen sichern. ▶ Nach der Wartung einen kontrollierten Wiederanlauf gewährleisten. -
Seite 16: Ersatzteile
Typ 0255/0355 Ersatzteile Ersatzteile VORSICHT! Verletzungsgefahr, Sachschäden durch falsche Teile Falsches Zubehör und ungeeignete Ersatzteile können Verletzungen und Schäden am Gerät und dessen Umgebung verursachen. ▶ Nur Originalzubehör sowie Originalersatzteile der Firma Bürkert verwenden. Ersatzteile bestellen Bestellen Sie die Ersatzteilsätze unter Angabe der Positionen (Pos. 1: Spulensatz, Pos. 2: Verschleißteilsatz) und der Identnummer des Geräts. -
Seite 17: Logistik
Typ 0255/0355 Logistik Logistik Transport und Lagerung ▶ Gerät vor Nässe und Schmutz geschützt in der Originalverpackung transportieren und lagern. ▶ UV-Strahlung und direkte Sonneneinstrahlung vermeiden. ▶ Anschlüsse mit Schutzkappen vor Beschädigungen schützen. ▶ Zulässige Lagertemperatur einhalten. Rücksendung Solange keine gültige Kontaminationserklärung vorliegt, werden an dem Gerät keine Arbeiten oder Untersuchungen vorgenommen.
