Fnirsi DPOS350P Bedienungsanleitung Seite 61

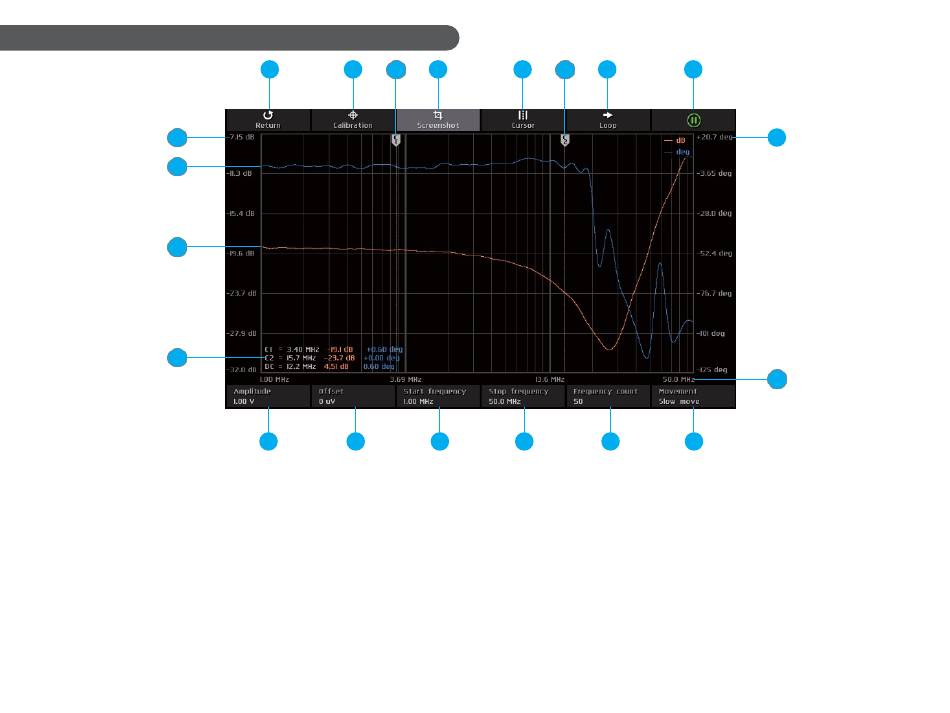

Frequency Response Analyzer Interface Beschreibung
1
2
3
4
① Der Wert der Amplitudenverstärkung des Ausgangssignals im Verhältnis zum Eingangssignal, der linear verteilt ist.
② Die Amplitudenverstärkungskurve des Ausgangssignals im Verhältnis zum Eingangssignal.
③ Phasenverschiebungskurve des Ausgangssignals relativ zum Eingangssignal.
Cursor-Messdaten, die drei C1/C2-Daten stellen die Frequenz entsprechend der Cursorlinie C1/C2, den Verstärkungswert am Schnittpunkt der Cursorlinie und der Verstärkungskurve und den
Phasenverschiebungswert am Schnittpunkt der Cursorlinie und der Phasenverschiebungskurve dar. Die drei DC-Parameter stellen den Absolutwert der Frequenzdifferenz entsprechend der Cursorlinie C1/C2, den
Absolutwert der V e r s t ä r k u n g s d i f f e r e n z
⑤ Spalte zur Einstellung der Amplitude des Erregungssignals, Bereich 0~5V.
⑥ Erregungssignal-Offset-Einstellsäule, Bereich -2,5 V~+2,5 V
⑥ Spalte zur Einstellung des Offsets des Erregungssignals, Bereich -2,5 V bis +2,5 V.
⑦ Spalte zur Einstellung der Anfangsfrequenz des Anregungssignals, Bereich 100 Hz bis 50 MHz.
⑧ Spalte zur Einstellung der Endfrequenz des Erregungssignals, Bereich 100 Hz bis 50 MHz.
⑨ Spalte zur Einstellung der Anzahl der Anregungssignalfrequenzen, Bereich 20 bis 500.
⑩ Spalte zur Steuerung der Geschwindigkeit der Cursorbewegung, die auf schnelle oder langsame Bewegung umgeschaltet werden kann.
⑪ Frequenzkoordinatenwert, logarithmisch verteilt.
⑫ Der Wert der Phasenverschiebungsskala des Ausgangssignals relativ zum Eingangssignal, linear verteilt.
20 19 18 17
5 6 7
und den Absolutwert der Phasenverschiebungsdifferenz dar.
16 15 14 13
8 9 10
DE
12
11
