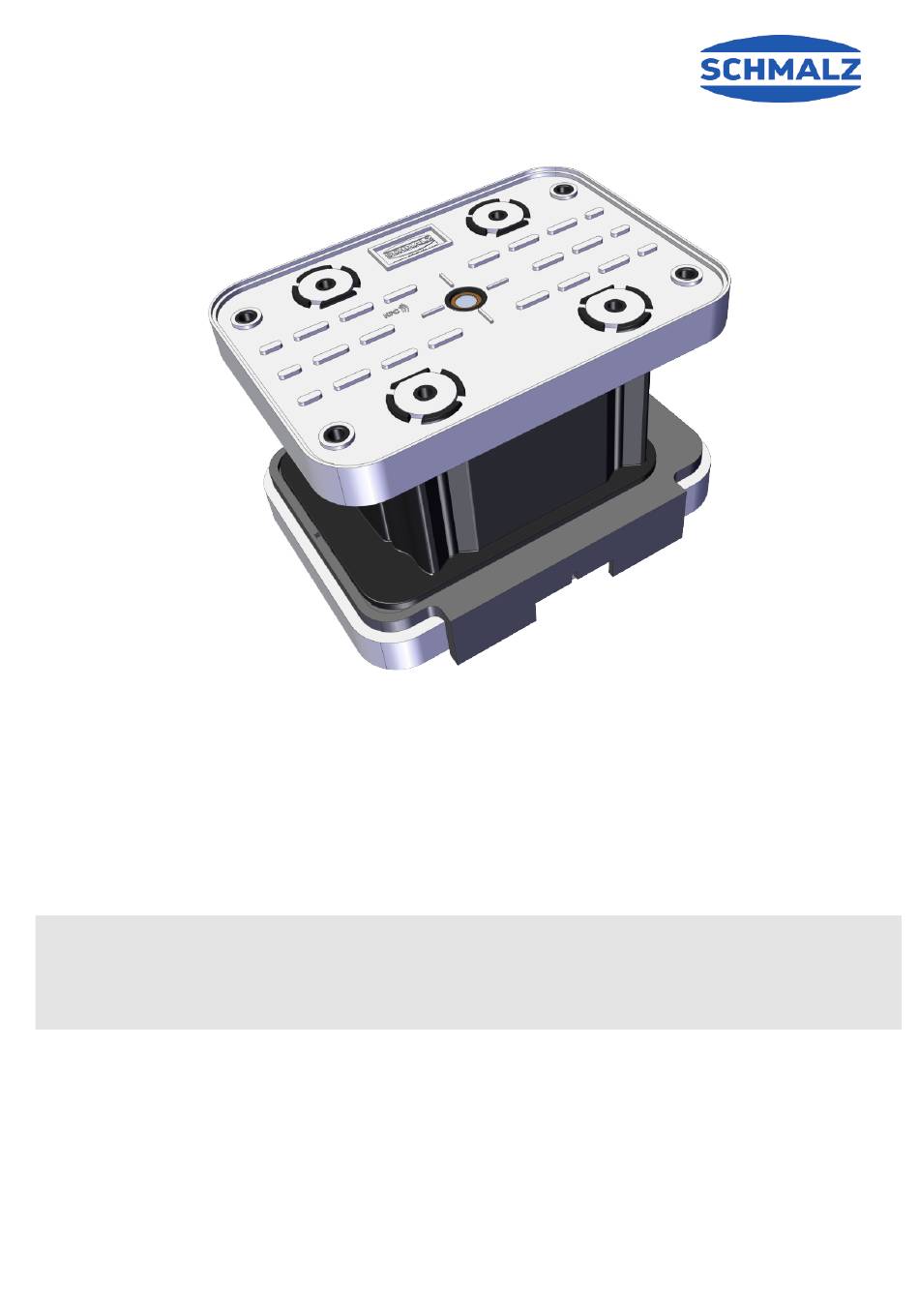

schmalz VCBL Betriebsanleitung
Blocksauger
Inhaltsverzeichnis
Quicklinks
Betriebsanleitung
Blocksauger VCBL
Hinweis
Die Betriebsanleitung wurde in deutscher Sprache erstellt. Für künftige Verwendung aufbewahren. Technische
Änderungen, Druckfehler und Irrtümer vorbehalten.
Herausgeber
© J. Schmalz GmbH, 06/25
Dieses Werk ist urheberrechtlich geschützt. Die dadurch begründeten Rechte bleiben bei der Firma
J. Schmalz GmbH. Eine Vervielfältigung des Werkes oder von Teilen dieses Werkes ist nur in den Grenzen der
gesetzlichen Bestimmungen des Urheberrechtsgesetzes zulässig. Eine Abänderung oder Kürzung des Werkes ist
ohne ausdrückliche schriftliche Zustimmung der Firma J. Schmalz GmbH untersagt.
J. Schmalz GmbH · Johannes-Schmalz-Str. 1 · D-72293 Glatten · T: +49 7443 2403-0
schmalz@schmalz.de
DE · 30.30.01.04961 · 00 · 06/25
Originalbetriebsanleitung
Inhaltsverzeichnis
Verwandte Anleitungen für schmalz VCBL
Inhaltszusammenfassung für schmalz VCBL
- Seite 1 Dieses Werk ist urheberrechtlich geschützt. Die dadurch begründeten Rechte bleiben bei der Firma J. Schmalz GmbH. Eine Vervielfältigung des Werkes oder von Teilen dieses Werkes ist nur in den Grenzen der gesetzlichen Bestimmungen des Urheberrechtsgesetzes zulässig. Eine Abänderung oder Kürzung des Werkes ist ohne ausdrückliche schriftliche Zustimmung der Firma J. Schmalz GmbH untersagt.
-
Seite 2: Inhaltsverzeichnis
Den Blocksauger auf die Vakuum-Aufspannkonsole setzen ................. 10 7.2.1 Blocksauger VCBL-K1 (1-Kreis)...................... 10 7.2.2 Blocksauger VCBL-K2 (2-Kreis)...................... 12 7.2.3 Blocksauger VCBL-B in die Base einsetzen.................. 13 7.2.4 Blocksauger VCBL-S6 aufsetzen...................... 15 8 Vorgaben für die Verwendung .......................... 16 9 Bearbeitungsgrenzen.............................. 16 10 Hilfe bei Störung ................................ 17 11 Wartung und Reinigung ............................ -
Seite 3: Wichtige Informationen
ð Bei Missachtung der Hinweise in dieser Betriebsanleitung kann es zu Verletzungen kommen! ð Für Schäden und Betriebsstörungen, die aus der Nichtbeachtung der Hinweise resultieren, übernimmt Schmalz keine Haftung. Wenn Sie nach dem Lesen der Technischen Dokumentation noch Fragen haben, wenden Sie sich an den Schmalz- Service unter: www.schmalz.com/services 1.2 ... -
Seite 4: Symbole
Die Beachtung der Technischen Daten und der Montage- und Betriebshinweise in dieser Anleitung gehören zur bestimmungsgemäßen Verwendung. 2.2 Nicht bestimmungsgemäße Verwendung Schmalz übernimmt keine Haftung für Schäden, die durch eine nicht bestimmungemäße Verwendung entstanden sind. Insbesondere gelten die folgenden Arten der Nutzung als nicht bestimmungsgemäß: •... -
Seite 5: Personalqualifikation
Das Personal muss regelmäßig eine Sicherheitsunterweisung erhalten (Häufigkeit gemäß landesspezifischen Vorschriften). • Die Installation sowie Reparatur- und Instandsetzungsarbeiten dürfen nur von Fach- kräften von Schmalz oder von Personen, die eine entsprechende Schulung bei Schmalz nachweisen können, durchgeführt werden. Folgende Zielgruppen werden in dieser Betriebsanleitung angesprochen: •... -
Seite 6: Restrisiken
4 Das Produkt sicher am Einsatzort befestigen bzw. lagern. 4 Sicherheitsschuhe (S1) tragen. 2.7 Änderungen am Produkt Schmalz übernimmt keine Haftung für Folgen einer Änderung außerhalb seiner Kontrolle: 1. Das Produkt nur im Original-Auslieferungszustand betreiben. 2. Ausschließlich Schmalz-Originalersatzteile verwenden. 3. Das Produkt nur in einwandfreiem Zustand betreiben. -
Seite 7: Produktbeschreibung
3 Produktbeschreibung 3.1 Produktaufbau Blocksauger K1/K2 Gehäuse Stahleinleger Saugplatte oben Saugplatte unten Position NFC Chip (Variantenabhängig) Führungsleiste Sieb oder Tastventil (Variantenabhängig) 7 / 20... -
Seite 8: Produktaufbau Blocksauger Vcbl-B
3.3 Produktaufbau Blocksauger S6 Scm Group S6 ist eine eingetragene und markenrechtlich geschützte Marke der Scm Group. Die hier aufgeführten Artikel sind Produkte der J. Schmalz GmbH, die passend für die CNC-Fräsmaschinen von Scm Group entwickelt wurden. Grundplatte mit Aufspannprofil Position NFC Chip (Variantenabhängig) -
Seite 9: Nfc Schnittstelle
5 bis 50 °C Umgebung Trocken 5 Technische Daten Die Technischen Daten (z.B. Abmessungen, Gewicht usw.) zum Produkt finden Sie unter www.schmalz.com. 6 Lieferung prüfen Der Lieferumfang kann der Auftragsbestätigung entnommen werden. Die Gewichte und Abmessungen sind in den Lieferpapieren aufgelistet. -
Seite 10: Installation
Die Montage oder Demontage ist nur in spannungslosem und drucklosem Zustand zulässig. 7.2 Den Blocksauger auf die Vakuum-Aufspannkonsole setzen 7.2.1 Blocksauger VCBL-K1 (1-Kreis) Die im Folgenden gezeigten Abbildungen können von der Kundenausführung abweichen, da sie hier beispielhaft für unterschiedliche Varianten des Produkts dienen. - Seite 11 ð Der Blocksauger steht flächig auf der Vakuum- Aufspannkonsole und wird durch die Klammer- wirkung der Führungsleiste auf der Vakuum- Aufspannkonsole vorfixiert. Der Blocksauger lässt sich in Längsrichtung ver- schieben. Die in der Vakuum-Aufspannkonsole inte- grierten Magnetventile (Vakuumversorgung) werden durch den in der unteren Saugplatte verbauten Einleger geöffnet.
-
Seite 12: Blocksauger Vcbl-K2 (2-Kreis)
Werkstück gelöst, die Fixierung des Blocksaugers auf der Vakuum-Aufspannkonsole wird dabei ebenfalls gelöst. Die Vorfixierung (mechanische Klammer) bleibt erhalten. 7.2.2 Blocksauger VCBL-K2 (2-Kreis) Die im Folgenden gezeigten Abbildungen können von der Kundenausführung abweichen, da sie hier beispielhaft für unterschiedliche Varianten des Produkts dienen. -
Seite 13: Blocksauger Vcbl-B In Die Base Einsetzen
Werkstück gelöst, der Blocksauger bleibt dabei fixiert. Beim Abschalten des 1. Vakuum-Kreises wird der Blocksauger von der Vakuum-Aufspannkonsole gelöst. 7.2.3 Blocksauger VCBL-B in die Base einsetzen Die im Folgenden gezeigten Abbildungen können von der Kundenausführung abweichen, da sie hier beispielhaft für unterschiedliche Varianten des Produkts dienen. - Seite 14 4 Den Blocksauger lagerichtig in die Base eindrücken (Positionierbar in 15°-Schritten). Anwendung des Blocksaugers 1. Nach dem Eindrücken des Blocksaugers in die Base, ist diese in die vorgegebene Position auf der Vakuum- Aufspannkonsole (abhängig vom Werkstück) zu verschieben. 2. Durch die Freigabe über die Maschine werden die Blocksauger fixiert (Aktivierung des Druckluft-Kreises der Vakuum-Aufspannkonsole) und die Anschlagzylinder fahren in die Anschlag-Positionen.
-
Seite 15: Blocksauger Vcbl-S6 Aufsetzen
Sicherstellen, dass die Führungsleiste unter die Fase an der Vakuum-Aufspannkonsole greift. Den Blocksauger auf die Vakuum-Aufspannkonsole absenken Der Blocksauger VCBL-S6 wird zunächst durch eine geringe Klemmkraft auf der Vakuum-Aufspannkonsole gehalten. Der Blocksauger ist nicht fixiert. Er lässt sich durch verschieben auf der Vakuum-Aufspannkonsole posi- tionieren. -
Seite 16: Vorgaben Für Die Verwendung
Dieses Vorgehen ist insbesondere bei neuen noch nie bearbeiteten Werkstücken oder Grenzfällen bzgl. der Halte- kraft durchzuführen. Schmalz übernimmt keine Haftung für Schäden die aus dem Verschieben oder dem Lösen von Werkstücken, auf- grund falscher Einstellungen von Bearbeitungsparametern, entstehen. 16 / 20... -
Seite 17: Hilfe Bei Störung
10 Hilfe bei Störung Störung Ursache Störungsbehebung 4 Vakuum-Erzeuger einschalten Zu geringes bzw. kein Vakuum-Erzeuger läuft nicht Vakuum am Spann- 4 Vakuum für Spannvorrichtung freigeben Vakuum für Spannsystem nicht freige- mittel geben „Werkstück spannen“ Leckage 1. Spannvorrichtung auf Leckage über- prüfen 2. -
Seite 18: Saugplatte Und Tastventil Tauschen
11.2 Saugplatte und Tastventil tauschen Die im Folgenden gezeigten Abbildungen können von der Kundenausführung abweichen, da sie hier beispielhaft für unterschiedliche Varianten des Produkts dienen. HINWEIS Bauteile aus Gummi werden durch spitze Gegenstände beschädigt. Beschädigung und Funktionsverlust 4 Bei der Demontage und der Montage von Bauteilen aus Gummi keine spitzen Gegenstände wie z.B. - Seite 19 Montage vom neuen Tastventil bei Membranvariante 4 Neues Tastventil auf die vorgesehen Bohrung der Saugeranschlussplatte setzen und bis zum Anschlag bzw. auf Block einpressen. Die Saugplatte montieren 1. Die Saugplatte im gezeigten Bereich der Nut umlaufend mit Seifenwasser benetzen, um das Fügen der Bauteile zu erleichtern.
-
Seite 20: Ersatz- Und Verschleißteile
Für die sachgerechte Entsorgung wenden Sie sich bitte an ein Entsorgungsunternehmen für technische Güter mit dem Hinweis, die zu diesem Zeitpunkt geltenden Entsorgungs- und Umweltvorschriften zu beachten. Bei der Suche nach einem geeigneten Unternehmen ist Ihnen Schmalz gerne behilflich. 20 / 20...
