3.6. Einbindungsschema

Lassen Sie die Wasserpumpe weiterlaufen, wenn die Betriebstemperatur unter 0 °C fällt. Um das
Wasser in Ihrem System sauber zu halten und ein Verstopfen des Filters zu vermeiden, muss der
Filter regelmäßig gereinigt werden.
Das empfohlene Installationsschema des Wassersystems ist unten dargestellt:
Pool
Zum Pool
Dosieranlage
Zur Wärmepumpe
Poolpumpe
Filteranlage
Es empfiehlt sich die Wärmepumpe mittels eines Bypasses in den Filterkreislauf einzubinden. Der
Bypass wird aus einer Dreiergruppe von Kugelhähnen bzw. Absperrmöglichkeiten gebildet und
ermöglicht ein Einstellen des Wasserdurchflusses durch die Wärmepumpe.
Die Wärmepumpe muss an den Filtrationskreislauf des Schwimmbeckens hinter dem Filter und vor
der Wasseraufbereitungsanlage (automatischer Chlor-Dosierer, Ozonisator, usw.) angeschlossen
sein.

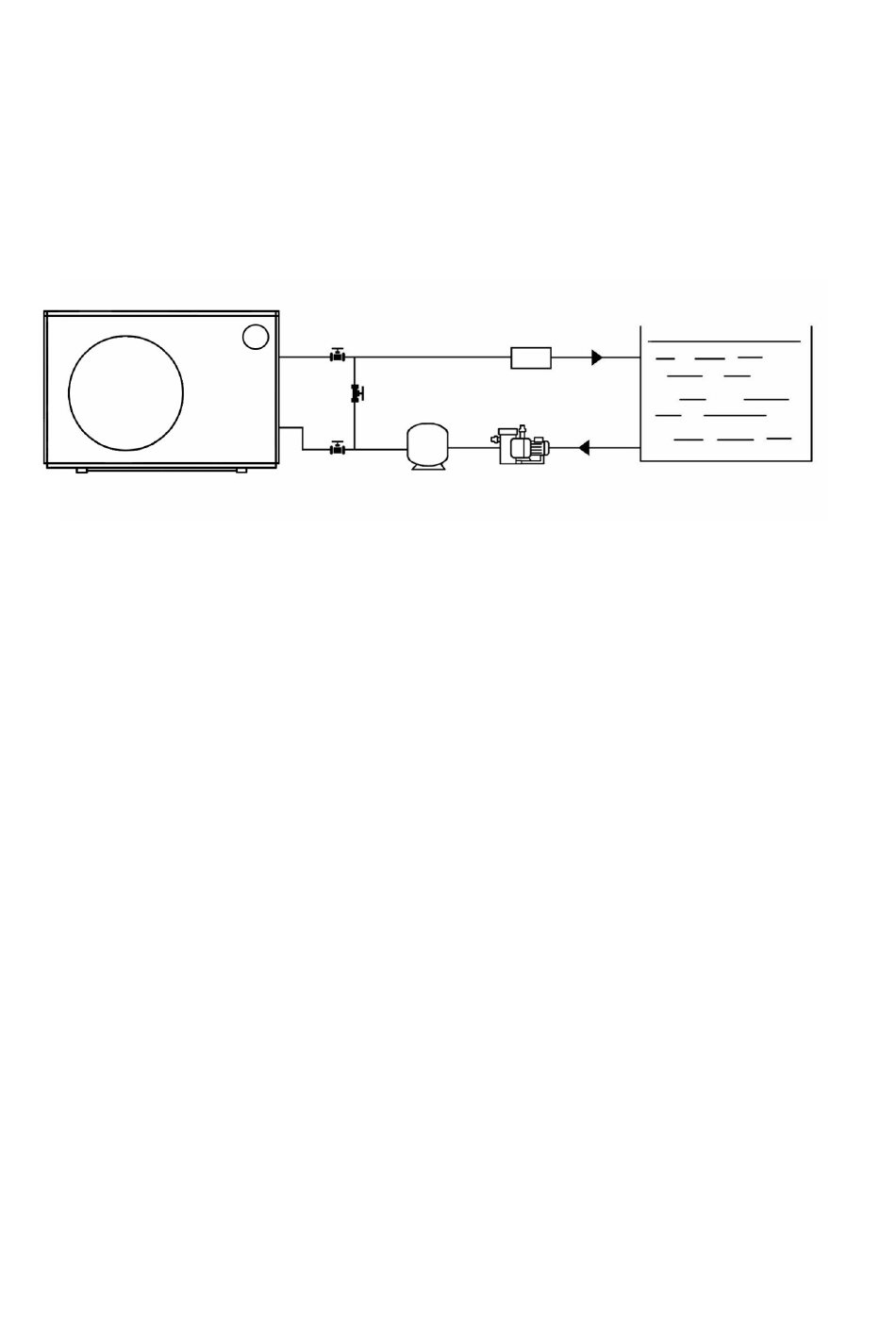

Typische Schaltung des Filtrationskreislaufs ist auf der nachfolgenden Abbildung dargestellt.
Der Bypass bzw. der Durchfluss wird anhand des Manometers/Betriebsdruckes der Wärmepumpe
von ca. 2,0 MPa und/oder eines Temperaturunterschieds von ca. 2 °C zwischen Ein- und
Ausgangstemperatur (Zu- und Rücklauf) der Wärmepumpe eingestellt.
Der Bypass besteht aus drei Kugelhähnen bzw. Absperrmöglichkeiten, welche wie nachfolgendes
Schema geschaltet werden.
Rechts befindet sich der Zulauf von der Filterpumpe, links die Rückleitung zurück ins
Schwimmbecken.
Gehen Sie bei der Justierung des Bypasses wie folgt vor:
1. Das mittlere Bypassventil, welches sich zwischen Ein- und Ausgang der Wärmepumpe befindet,
bitte komplett schließen und die 2 anderen Ventile (Zu- und Rückleitung) dafür komplett öffnen.
2. So wird gewährleistet, dass das von der Filteranlage kommende Wasser vollständig den in der
Wärmepumpe verbauten Wärmetauscher durchfließt sowie diesen komplett entlüftet.
