Fronius Verto 15.0 Plus Bedienungsanleitung

Fronius Verto 15.0 Plus Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für Verto 15.0 Plus:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

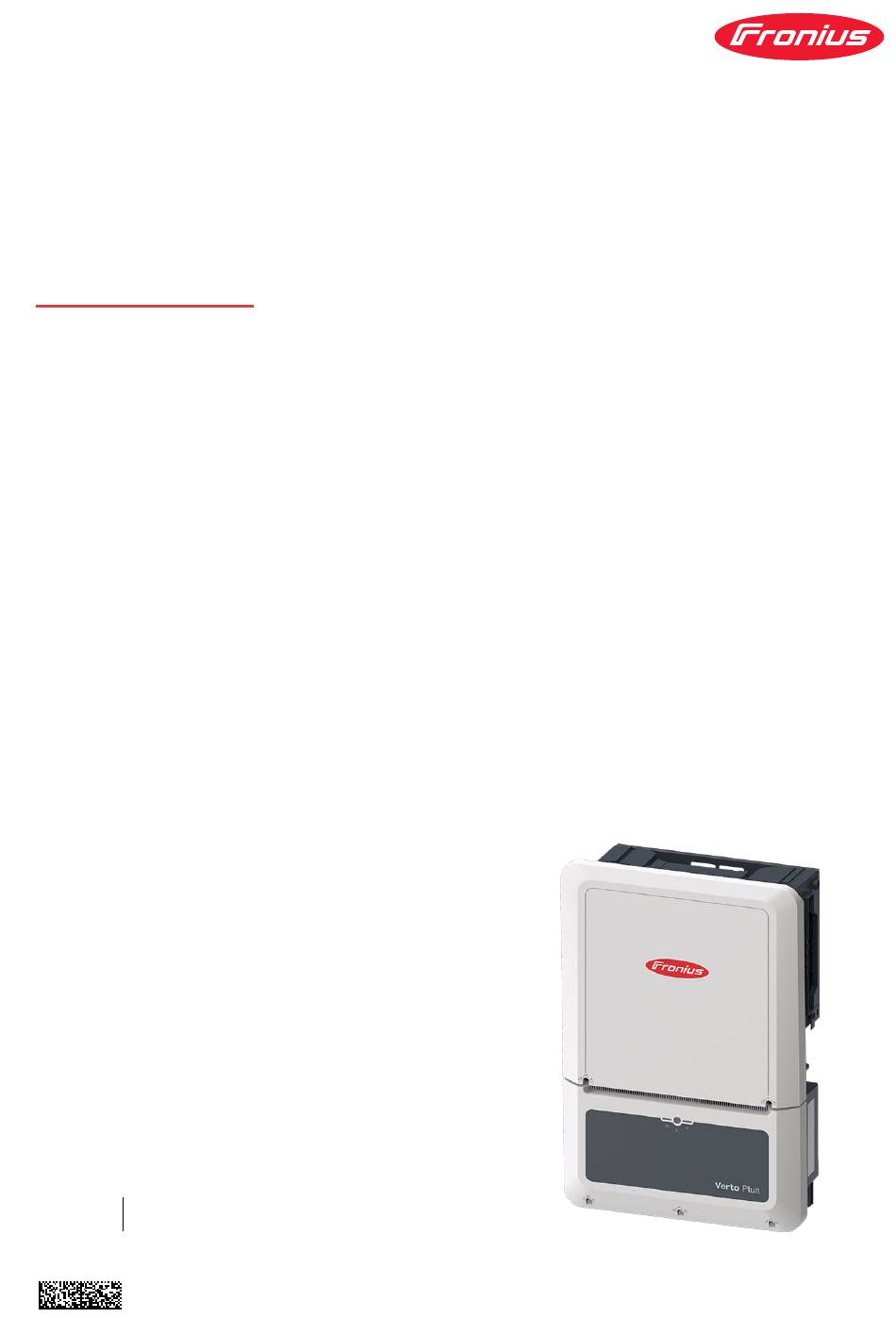

Operating
Instructions
Fronius Verto
15.0 Plus / 17.5 Plus
20.0 Plus / 25.0 Plus
30.0 Plus / 33.3 Plus
DE
Bedienungsanleitung
42,0426,0552,DE
009-13062025
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fronius Verto 15.0 Plus

Inhaltszusammenfassung für Fronius Verto 15.0 Plus

  • Seite 1 Operating Instructions Fronius Verto 15.0 Plus / 17.5 Plus 20.0 Plus / 25.0 Plus 30.0 Plus / 33.3 Plus Bedienungsanleitung 42,0426,0552,DE 009-13062025...

  • Seite 3: Inhaltsverzeichnis

    RCMU Isolationsüberwachung AFCI - Lichtbogen-Erkennung (Arc Guard) Sicherer Zustand Allgemeines Informationen am Gerät Darstellungs-Konventionen Zielgruppe Datensicherheit Urheberrecht Fronius Verto Gerätekonzept Lieferumfang Enhanced Power Harvest Backup Power Boost Thermisches Konzept Fronius Solar.web Lokale Kommunikation Verschiedene Betriebsmodi Betriebsmodi - Symbolerklärung Betriebsmodus - Wechselrichter mit Batterie...
  • Seite 4 Notstrom-Betrieb nach Systemabschaltung starten Bestimmungsgemäße Verwendung Bestimmungsgemäße Verwendung Vorhersehbare Fehlanwendung Bestimmungen für die Photovoltaik-Anlage Überspannungs-Schutzeinrichtung SPD Überspannungs-Schutzeinrichtung SPD Bedienelemente und Anschlüsse Anschlussbereich PV und Batterie Anschlüsse Erdungselektroden-Bolzen Montagemöglichkeit für Drittanbieter-Komponenten DC-Trennschalter Datenkommunikations-Bereich Button-Funktionen und LED-Statusanzeige Interne schematische Verschaltung der IOs Notstromvariante - Full Backup Allgemeines Voraussetzungen für den Notstrom-Betrieb...
  • Seite 5 Zulässige Kabel für den elektrischen AC-Anschluss Zulässige Kabel für den elektrischen DC-Anschluss Zulässige Kabel für den elektrischen BAT-Anschluss Zulässige Kabel für den Datenkommunikations-Anschluss Kabeldurchmesser des AC-Kabels Maximale wechselstromseitige Absicherung Wechselrichter am öffentlichen Netz anschließen (AC-Seite) Sicherheit Wechselrichter am öffentlichen Netz anschließen (AC-Seite) Wechselrichter am öffentlichen Netz anschließen mit PEN-Leiter (AC-Seite) PG-Verschraubung tauschen Solarmodul-Stränge am Wechselrichter anschließen...
  • Seite 6 Überspannungs-Schutzeinrichtung DC SPD Typ 1+2 Erklärung der Fußnoten Integrierter DC-Trenner Schaltpläne Fronius Verto Plus und Fronius Reserva Fronius Verto Plus mit parallelgeschalteter Fronius Reserva Fronius Verto Plus und BYD Battery-Box Premium HV Fronius Verto Plus mit 3 parallelgeschalteten BYD Battery-Box Premium HV...
  • Seite 7 Automatische Notstromumschaltung 3-polige einfache FRT-fähige Trennung - z. B. Öster- reich Automatische Notstromumschaltung 3-polige einfache Trennung - z. B. Australien Automatische Notstromumschaltung 3-polige doppelte Trennung mit ext. NA-Schutz Automatische Notstromumschaltung 4-polige einfache Trennung - z. B. Deutschland Automatische Notstromumschaltung 4-polige einfache FRT-fähige Trennung Automatische Notstromumschaltung 4-polige einfache Trennung - z.

  • Seite 9: Allgemeine Informationen

    Allgemeine Informationen...

  • Seite 11: Sicherheitsinformationen

    Sicherheitsinformationen Erklärung Warn- Die Warn- und Sicherheitshinweise in dieser Anleitung dienen dazu, Personen vor und Sicherheits- möglichen Verletzungen und das Produkt vor Schäden zu schützen. hinweise GEFAHR! Weist auf eine unmittelbar gefährliche Situation hin Wenn sie nicht vermieden wird, sind schwere Verletzungen oder Tod die Folge. ▶...

  • Seite 12: Umgebungsbedingungen

    Während des Betriebes treten aufgrund der hohen elektrischen Spannungen und sche Felder Ströme lokale elektromagnetische Felder (EMF) im Umfeld des Wechselrichters und der Fronius Systemkomponenten sowie im Bereich der PV-Module ein- schließlich der Zuleitungen auf. Bei der Exposition des Menschen werden bei bestimmungsgemäßer Verwendung der Produkte und Einhaltung des empfohlenen Abstandes von mindestens 20 cm die geforderten Grenzwerte eingehalten.

  • Seite 13: Angaben Zu Geräuschemissions-Werten

    öffentlichen Netzes kann eine Ersatzstromversorgung aufgebaut werden. Bei einer installierten automatischen Notstromversorgung, ist ein Warnhinweis - Notstromversorgung (https://www.fronius.com/en/search-page, Artikelnummer: 42,0409,0275) am elektrischen Verteiler anzubringen. Bei Wartungs- und Installationsarbeiten im Hausnetz ist sowohl eine netzseitige Trennung als auch eine Deaktivierung des Ersatzstrombetriebes durch das Öff- nen des integrierten DC-Trenners am Wechselrichter notwendig.

  • Seite 14: Schutzerdung (Pe)

    Geräte mit hohen Blindleistungen sind vor allem Elektromotoren wie zum Bei- spiel: Wasserpumpen Kreissägen Gebläse und Lüfter Hoher Start-/Anlaufstrom Elektrische Verbraucher, die eine große Masse beschleunigen müssen, benötigen in der Regel einen hohen Start-/Anlaufstrom. Dieser kann bis zu zehnmal höher als der Nennstrom sein.

  • Seite 15: Personen- Und Geräteschutz

    Personen- und Geräteschutz Zentraler NA- Der Wechselrichter bietet die Möglichkeit, die integrierten AC-Relais als Kuppel- Schutz schalter in Verbindung mit einem zentralen NA-Schutz zu verwenden (gemäß VDE-AR-N 4105:2018:11 §6.4.1). Dazu ist die zentrale Auslöseeinrichtung (Schalter) wie im Kapitel WSD (Wired Shut Down) auf Seite beschrieben in die WSD-Kette zu integrieren.

  • Seite 16: Isolationsüberwachung

    ▶ Anschlusstätigkeiten gemäß den Angaben durchführen. WICHTIG! Fronius übernimmt keine Kosten die auf Grund eines erkannten Lichtbogens und seinen Folgen entstehen können. Fronius übernimmt keine Haftung für Schäden, die trotz der integrierten Lichtbogen-Erkennung/Unterbrechung auftreten können (z. B. durch einen parallelen Lichtbogen).

  • Seite 17: Allgemeines

    Allgemeines Informationen Technische Daten, Warnhinweise, Kennzeichnungen und Sicherheitssymbole be- am Gerät finden sich am und im Wechselrichter. Diese Informationen müssen in lesbarem Zustand gehalten werden und dürfen nicht entfernt, abgedeckt, überklebt oder übermalt werden. Die Hinweise und Symbole warnen vor Fehlbedienung, die zu schwerwiegenden Personen- oder Sachschäden führen kann.

  • Seite 18: Darstellungs-Konventionen

    Darstellungs- Um die Leserlichkeit und Verständlichkeit der Dokumentation zu erhöhen, wur- Konventionen den die unten beschriebenen Darstellungs-Konventionen festgelegt. Anwendungshinweise WICHTIG! Bezeichnet Anwendungshinweise und andere nützliche Informatio- nen. Es ist kein Signalwort für eine schädliche oder gefährliche Situation. Software Software-Funktionen und Elemente einer grafischen Benutzeroberfläche (z. B. Schaltflächen, Menü-Einträge) werden im Text mit dieser Auszeichnung hervor- gehoben.

  • Seite 19: Urheberrecht

    Wechselrichter und Systemkomponenten aus Sicherheitsgründen nicht über Portweiterleitung oder Port Adress Translation (PAT) vom Internet aus zugänglich machen. ▶ Die von Fronius zur Verfügung gestellten Cloud-Services zur Überwa- chung und Konfiguration verwenden. ▶ Das optionale Kommunikationsprotokoll Modbus TCP/IP ist eine ungesi- cherte Schnittstelle.

  • Seite 20: Fronius Verto

    Fronius Verto Gerätekonzept Der Wechselrichter wandelt den von den Solarmodulen erzeugten Gleichstrom in Wechselstrom um. Dieser Wechselstrom wird synchron zur Netzspannung in das öffentliche Netz eingespeist. Darüber hinaus kann die Solarenergie auch in einer angeschlossenen Batterie für eine spätere Verwendung gespeichert werden.

  • Seite 21: Enhanced Power Harvest

    Enhanced Power Mit der Funktion 'Enhanced Power Harvest' kann überschüssige Energie der PV- Harvest Module, die über die Nennleistung des Wechselrichters hinausgeht, zusätzlich in die Batterie geladen werden. Leistungsklasse Mehrleistung Maximale DC-Leistungsnutzung 15.0 150 % 22,5 kW 17.5 150 % 26,25 kW 20.0 150%...

  • Seite 22: Thermisches Konzept

    Sicherstellen, dass die Umgebungsluft zu jeder Zeit ungehindert durch die Lüftungsschlitze des Wechselrichters strömen kann. Fronius So- Mit Fronius Solar.web bzw. Fronius Solar.web Premium kann die PV-Anlage vom lar.web Anlagenbesitzer sowie Installateur einfach überwacht und analysiert werden. Der Wechselrichter übermittelt bei entsprechender Konfiguration die Daten wie z. B.
  • Seite 23 Folgende Daten können über mDNS abgerufen werden: NominalPower Systemname DeviceSerialNumber SoftwareBundleVersion...

  • Seite 24: Verschiedene Betriebsmodi

    Einspeiseregelung. Sekundärzähler erfasst die Lastkurve einzelner Verbraucher (z. B. Waschmaschine, Lampen, Fernseher, Wärmepumpe etc.) im Verbrauchszweig und stellt die Messdaten für das Energy Profiling im Fronius Solar.web bereit. Verbraucher im System die im System angeschlossenen Verbraucher.

  • Seite 25: Betriebsmodus - Wechselrichter Mit Batterie Und Mehreren Smart Metern

    Betriebsmodus - Wechselrichter mit Batterie und mehreren Smart Metern Betriebsmodus - Wechselrichter mit Batterie, AC- gekoppelt an weiterem Wech- selrichter Betriebsmodus - WICHTIG! Wechselrichter Im Notstrombetrieb wird eine erhöhte Nominalfrequenz verwendet, um einen mit Batterie und ungewollten Parallelbetrieb mit anderen Stromerzeugern zu vermeiden. Notstrom-Funk- tion Im voll ausgebauten Hybrid PV-System kann der Wechselrichter:...

  • Seite 26: Betriebsmodus - Wechselrichter Mit Batterie Und Ohmpilot

    Ohmpilot Betriebsmodus - WICHTIG! Wechselrichter Im voll ausgebauten Hybrid PV-System mit Fronius Ohmpilot kann der Ohmpilot mit Batterie, bei einem Stromausfall aus regelungstechnischen Gründen nicht betrieben wer- Ohmpilot und den. Daher ist es sinnvoll, den Ohmpilot außerhalb des Notstromzweigs zu instal- Notstrom-Funk- lieren.

  • Seite 27: Energiefluss-Richtung Des Wechselrichters

    Betriebsmodus - Im Hybrid PV-System dürfen Batterien nur an einem Wechselrichter mit Batte- Wechselrichter rieunterstützung angeschlossen werden. Batterien können nicht auf mehrere mit Batterie, Wechselrichter mit Batterieunterstützung aufgeteilt werden. Abhängig vom Bat- weiterem Wech- teriehersteller können aber mehrere Batterien an einem Wechselrichter kombi- selrichter und niert werden.

  • Seite 28: Betriebszustand

    Betriebszustand Beschreibung Normalbetrieb Die Energie wird je nach Bedarf gespeichert oder entnommen. Min. State of charge (SoC) Die Batterie hat den vom Hersteller vorgegebenen erreicht oder den eingestellten minimalen SoC erreicht. Die Batterie kann nicht weiter entladen werden. Energiesparmodus Das System wurde in den Energiesparmodus ver- (Standby) setzt.

  • Seite 29: Energiesparmodus

    Voraussetzungen in den Energiesparmodus. Der Wechselrichter wechselt in den Energiesparmodus, wenn die Batterie leer ist und keine PV-Leistung zur Verfügung steht. Einzig die Kommunikation des Wech- selrichters mit dem Fronius Smart Meter und Fronius Solar.web wird aufrecht er- halten. Abschaltbedin- Wenn alle Abschaltbedingungen erfüllt sind, wechselt die Batterie innerhalb von...

  • Seite 30: Anzeige Des Energiesparmodus

    Anzeige des En- Während des Energiesparmodus: ergiesparmodus Betriebs-LED des Wechselrichter leuchtet orange (siehe Button-Funktionen und LED-Statusanzeige auf Seite 40). Die Benutzeroberfläche des Wechselrichters ist erreichbar. Alle verfügbaren Daten werden gespeichert und an Solar.web gesendet. Die aktuellen Daten sind auf Solar.web sichtbar. Der Energiesparmodus wird auf der Benutzeroberfläche des Wechselrich- ters und im Solar.web durch ein „i“...

  • Seite 31: Geeignete Batterien

    Geeignete Batterien Allgemeines Fronius weist ausdrücklich darauf hin, dass es sich bei den Fremdbatterien nicht um Produkte von Fronius handelt. Fronius ist weder Hersteller, Inverkehrbringer oder Händler dieser Batterien. Fronius übernimmt für diese Batterien keinerlei Haftungen, Service oder Garantien. Bei veralteten Firmware/Software-Ständen kann es zu Inkompatibilitäten zwi- schen Wechselrichter und Batterie kommen.
  • Seite 32 DC-Trenner in die Schalterstellung „Ein“ stellen. Den Leitungs-Schutz- schalter einschalten.

  • Seite 33: Manueller Systemstart

    Statusmeldungen über den inaktiven Zustand der Batterie werden auf der Be- gung bei Sys- nutzeroberfläche des Wechselrichters angezeigt. Eine Benachrichtigung über E- temabschaltung Mail kann in Fronius Solar.web aktiviert werden. Manueller Batte- Sobald wieder Energie zur Verfügung steht, startet der Wechselrichter den Be- riestart nach trieb automatisch, die Batterie muss jedoch manuell gestartet werden.

  • Seite 34: Bestimmungsgemäße Verwendung

    Eine andere oder über die bestimmungsgemäße Verwendung hinausgehende Benutzung. Umbauten am Wechselrichter, die nicht ausdrücklich von Fronius empfohlen werden. Das Einbauen von Bauteilen, die nicht ausdrücklich von Fronius empfohlen oder vertrieben werden. Bestimmungen Der Wechselrichter ist ausschließlich für den Anschluss und den Betrieb mit PV- für die Photovol-...

  • Seite 35: Überspannungs-Schutzeinrichtung Spd

    Es gibt die Möglichkeit einer digitalen Anzeige, wenn ein SPD aus- gelöst hat. Für die Einstellung dieser Funktion, siehe PDF „SPD Auslösung / Temporary SPD Triggering“ im Service & Support Bereich auf www.fronius.com WICHTIG! Nach Einstellung der oben beschriebenen Funktion reagiert der Wechselrichter auch, wenn das 2-polige Signalkabel der Überspannungs-Schutzeinrichtung un-...

  • Seite 36: Bedienelemente Und Anschlüsse

    Bedienelemente und Anschlüsse Anschlussbe- reich Push-in Anschlussklemme WSD (Wired Shut Down) Push-in Anschlussklemmen Datenkommunikations-Bereich (Modbus) Push-in Anschlussklemmen Datenkommunikations-Bereich (digitale Ein- und Ausgänge) 5-polige AC-Anschlussklemme Kabeldurchführung/Kabelverschraubung AC Überspannungsschutz AC SPD Optionale Kabeldurchführung Erdungs-Klemmbolzen Kabeldurchführung/Kabelverschraubung Datenkommunikations-Bereich (10) Hutschiene (Montagemöglichkeit für Drittanbieter-Komponenten) (11) DC-Anschlüsse MC4 und Batterie-Anschlüsse MC4-Evo stor (12) Überspannungsschutz DC SPD...

  • Seite 37: Pv Und Batterie Anschlüsse

    PV und Batterie Anschlüsse Erdungselektro- Der Erdungselektroden-Bolzen bie- den-Bolzen tet die Möglichkeit, weitere Kompo- nenten zu erden, wie z. B.: AC-Kabel Modulaufständerung Erdspieß Falls weitere Erdungsmöglichkeiten benötigt werden, können dafür passen- de Klemmen an der Hutschiene mon- tiert werden. Monta- Im Anschlussbereich steht Platz für gemöglichkeit die Montage von Drittanbieter-Kompo-...

  • Seite 38: Dc-Trennschalter

    DC-Trennschal- Der DC-Trennschalter verfügt über 2 Schalterstellungen: Ein / Aus. WICHTIG! In der Schalterstellung Aus kann der Wechselrichter mit einem Vorhänge- schloss gegen Einschalten gesichert werden. Hierfür sind die nationalen Be- stimmungen zu berücksichtigen. Mindestanforderung Vorhängeschloss: Bügeldurchmesser min. 6mm Gehäusegröße min. 40 mm Datenkommuni- kations-Bereich Zeigt den Betriebszustand des Wech-...
  • Seite 39 Modbus 1 (MB1) Schalter Schaltet den Abschlusswiderstand für Modbus 1 (MB1) ein/aus. Position 1: Abschlusswiderstand ein (Werkseinstellung) Position 0: Abschlusswiderstand aus Zur Bedienung des Wechselrichters. Optischer Sensor Siehe Kapitel Button-Funktionen und LED-Statusanzeige auf Seite 40. Zeigt den Zustand der Verbindung Kommunikations-LED des Wechselrichters an.

  • Seite 40: Button-Funktionen Und Led-Statusanzeige

    Über die Betriebs-LED wird nen und LED- der Zustand des Wechselrich- Statusanzeige ters angezeigt. Bei Störungen sind die einzelnen Schritte in der Fronius Solar.start App durchzuführen. WLAN access point Der optische Sensor wird 3-6 sec. Quit Service Message durch Berühren mit einem Fin- ger betätigt.

  • Seite 41: Interne Schematische Verschaltung Der Ios

    LED-Statusanzeige Der Wechselrichter zeigt einen kritischen Status an und es findet keine Netzeinspeisung statt. leuchtet rot Der Wechselrichter zeigt eine Notstrom-Überlastung an. blinkt rot Die Netzwerk-Verbindung wird über WPS hergestellt. = WPS Suchmodus. blinkt grün Die Netzwerk-Verbindung wird über WLAN AP herge- stellt.

  • Seite 42: Strombegrenzung

    WICHTIG! Bei Überschreitung der Gesamtleistung (6 W) schaltet der Wechselrichter die gesamte externe Spannungsversorgung ab. 12 V DC 500 mA 12 V TYP A Strombegrenzung...

  • Seite 43: Notstromvariante - Full Backup

    Notstromvariante - Full Backup...

  • Seite 45: Allgemeines

    Der Wechselrichter arbeitet im Notstrom-Betrieb. Notstrom-Be- Das öffentliche Netz funktioniert wieder ordnungsgemäß. trieb in den Ein- Der Fronius Smart Meter misst die Netzparameter am öffentlichen Netz und speise-Betrieb übermittelt diese Informationen an den Wechselrichter. Die Stabilität des zurückgekehrten, öffentlichen Netzes wird durch die Prüfung der Messwerte des Fronius Smart Meters festgestellt.

  • Seite 46: Notstrom Und Energiesparmodus

    Notstrom und Unter folgenden Bedingungen werden die Batterie und der Wechselrichter nach Energiesparmo- einer Wartezeit von 8 - 12 Minuten in den Energiesparmodus versetzt und der Notstrom-Betrieb beendet: Die Batterie ist bis zum minimalen Ladezustand entladen und es kommt kei- ne Energie von den PV-Modulen.

  • Seite 47: Automatische Notstromumschaltung Inkl. Notstrom-Kreise Und 3-Poliger Trennung Z

    übersteigen. Des Weiteren ist auch die Leistungsfähigkeit der angeschlossenen Batterie zu beachten. Übergang vom Das öffentliche Netz wird durch den wechselrichterinternen Netz- und Anla- Einspeise-Be- genschutz (NA-Schutz) und durch den angeschlossenen Fronius Smart Me- trieb in den Not- ter überwacht. strom-Betrieb Ausfall des öffentlichen Netzes.

  • Seite 48: Übergang Vom Notstrom-Betrieb In Den Einspeise-Betrieb

    Ein- Öffentliches Netz wieder vorhanden. speise-Betrieb Der Fronius Smart Meter misst die Netzparameter am öffentlichen Netz und übermittelt diese Information an den Wechselrichter. Die Stabilität des zurückgekehrten, öffentlichen Netzes wird durch die Prüfung der Messwerte des Fronius Smart Meters festgestellt.

  • Seite 49: Automatische Notstromumschaltung Allpolige Trennung Z. B. Deutschland, Frankreich, Spa

    übersteigen. Des Weiteren ist auch die Leistungsfähigkeit der angeschlossenen Batterie zu beachten. Übergang vom Das öffentliche Netz wird durch den wechselrichterinternen Netz- und Anla- Einspeise-Be- genschutz (NA-Schutz) und durch den angeschlossenen Fronius Smart Me- trieb in den Not- ter überwacht. strom-Betrieb Ausfall des öffentlichen Netzes.

  • Seite 50: Übergang Vom Notstrom-Betrieb In Den Einspeise-Betrieb

    Ein- Öffentliches Netz wieder vorhanden. speise-Betrieb Der Fronius Smart Meter misst die Netzparameter am öffentlichen Netz und übermittelt diese Information an den Wechselrichter. Die Stabilität des zurückgekehrten, öffentlichen Netzes wird durch die Prüfung der Messwerte des Fronius Smart Meters festgestellt.

  • Seite 51: Automatische Notstromumschaltung Allpoliger Trennung Italien

    Automatische Notstromumschaltung allpoliger Trennung Italien Funktionen Messung und Übertragung der für das Energiemanagement und Solar.web benötigten Parameter durch den Fronius Smart Meter. Überwachung der Netzparameter Spannung und Frequenz durch den Wech- selrichter. Trennen des öffentlichen Netzes, wenn die Netzparameter außerhalb der länderspezifischen Normen liegen, um einen Notstrom-Betrieb zu ermögli-...

  • Seite 52: Übergang Vom Notstrom-Betrieb In Den Einspeise-Betrieb

    Ein- Öffentliches Netz wieder vorhanden. speise-Betrieb Der Fronius Smart Meter misst die Netzparameter am öffentlichen Netz und übermittelt diese Information an den Wechselrichter. Die Stabilität des zurückgekehrten, öffentlichen Netzes wird durch die Prüfung der Messwerte des Fronius Smart Meters festgestellt.

  • Seite 53: Manuelle Notstromumschaltung 3-Polige Trennung Z. B. Österreich / Allpolige Trennung Z

    Der Wechselrichter startet erst nach der erforderlichen Netzüberwachungszeit den Einspeise-Betrieb. Übergang vom Das öffentliche Netz wird durch den wechselrichterinternen Netz- und Anla- Einspeise-Be- genschutz (NA-Schutz) und durch den angeschlossenen Fronius Smart Me- trieb in den Not- ter überwacht. strom-Betrieb Ausfall des öffentlichen Netzes.

  • Seite 54: Übergang Vom Notstrom-Betrieb In Den Einspeise-Betrieb

    Netz, min. 1 Sekunde in der Nullstellung zu verbleiben. Der Wechselrichter ist wieder mit dem gesamten Hausnetz und mit dem öffentlichen Netz verbunden. Die Kommunikation zwischen Wechselrichter und Fronius Smart Meter wird wieder hergestellt. Der Wechselrichter kann nach den normativ geforderten Netzprüfungen wie-...

  • Seite 55: Installation

    Installation...

  • Seite 57: Allgemeines

    Allgemeines Benötigtes Werkzeug Wasserwaage Stift Schraubendreher TX20 Drehmomentschlüssel ISK 5 mm Drehmomentschlüssel M32, M50 Abisolierwerkzeug für Kabel und Drähte Multimeter zum Messen von Spannung Smartphone, Tablet oder PC zum Einrichten des Wechselrichter Bohrmaschine Schnellver- Zur Montage des Anschlussbereich- schluss-System Deckels sowie des Frontdeckels wird ein Schnellverschluss-System (3) ein- gesetzt.

  • Seite 58: Kompatibilität Von Systemkomponenten

    Kompatibilität Alle verbauten Komponenten in der PV-Anlage müssen miteinander kompatibel von Systemkom- sein und die notwendigen Konfigurationsmöglichkeiten aufweisen. Die verbauten ponenten Komponenten dürfen die Funktionsweise der PV-Anlage nicht einschränken oder negativ beeinflussen. HINWEIS! Risiko durch nicht und/oder eingeschränkt kompatible Komponenten in der PV-Anlage.

  • Seite 59: Standort-Wahl Und Montagelage

    Standort-Wahl und Montagelage Standort-Wahl Bei der Standort-Wahl für den Wechselrichter folgende Kriterien beachten: des Wechselrich- ters Installation nur auf fes- tem, nicht brennbarem Untergrund. Bei Einbau des Wechsel- richters in einen Schalt- schrank oder einen ähnli- chen, abgeschlossenen Raum durch Zwangs- belüftung für eine ausrei- chende Wärmeabfuhr sorgen.

  • Seite 60: Standort-Wahl Von Fremdbatterien

    Der Wechselrichter darf über einer Seehöhe von 4 000 m nicht montiert und betrieben werden. 4001 m Die Spannung U darf folgende Werte nicht überschreiten: DCmax Verto 15.0 - 20.0 Plus zwischen 0 und 3000 m: 1000 V zwischen 3001 und 3500 m: 959 V zwischen 3501 und 4000 m: 909 V über 4001: nicht erlaubt Verto 25.0 - 33.3 Plus...

  • Seite 61: Montagelage Des Wechselrichters

    Montagelage des Der Wechselrichter ist für die senkrechte Montage an einer Wechselrichters senkrechten Wand oder Säule geeignet. Den Wechselrichter nicht montieren: in Schräglage in Horizontallage mit den Anschlüssen nach oben auf Standfüßen Der Wechselrichter ist für eine horizontale Montagelage oder 90°...

  • Seite 62: Montagehalterung Montieren Und Wechselrichter Einhängen

    Montagehalterung montieren und Wechselrichter einhängen Auswahl des Be- Je nach Untergrund entsprechende Befestigungsmaterialien verwenden sowie festigungsmate- die Empfehlung der Schraubendimension für die Montagehalterung beachten. rials Der Monteur ist für die richtige Auswahl des Befestigungsmaterials verantwort- lich. Beschaffenheit Die Montagehalterung (Symbolbild) der Montagehal- dient gleichzeitig als Schablone.

  • Seite 63: Wechselrichter An Der Montagehalterung Einhängen

    Wechselrichter Seitlich am Wechselrichter befinden an der Montage- sich integrierte Haltegriffe, die das An- halterung heben/Einhängen erleichtern. einhängen Den Wechselrichter von oben in die Montagehalterung einhängen. Die Anschlüsse müssen dabei nach unten zeigen. Den unteren Bereich des Wechselrich- ters in die Snap-In-Haken der Monta- gehalterung drücken, bis der Wechsel- richter auf beiden Seiten mit einem hörbaren Klick einrastet.

  • Seite 64: Voraussetzungen Für Den Anschluss Des Wechselrichters

    Voraussetzungen für den Anschluss des Wechsel- richters Anschluss von An den AC-Anschlüssen können Aluminiumkabel verwendet werden. Aluminiumka- beln HINWEIS! Bei der Verwendung von Aluminiumkabeln: ▶ Nationale und internationale Richtlinien zum Anschließen von Aluminium- kabeln berücksichtigen. ▶ Aluminiumlitzen mit geeignetem Fett einfetten, um sie vor Oxidation zu schützen.

  • Seite 65: Zulässige Kabel Für Den Elektrischen Dc-Anschluss

    Zulässige Kabel An den MC4 Steckern des Wechselrichters können runde Kupferleiter mit einem für den elektri- Querschnitt von 4-10 mm² angeschlossen werden. schen DC-An- schluss Je nach tatsächlicher Geräteleistung und der Installationssituation, ausreichend hohe Kabel-Querschnitte wählen! Datenblatt des Steckers beachten! Zulässige Kabel Dem Wechselrichter liegen 2 MC4-Evo stor Stecker für den elektrischen BAT- für den elektri-...

  • Seite 66: Lan-Anschlüsse

    LAN-Anschlüsse Fronius empfiehlt mindestens CAT 5 STP (Shielded Twisted Pair) Kabel und eine maximale Distanz von 100 m (109 yd). Kabeldurchmes- Bei serienmäßiger Kabelverschraubung M32 mit großem Reduzierstück (grün): ser des AC-Ka- Kabeldurchmesser von 12 - 14 mm bels Bei serienmäßiger Kabelverschraubung M32 mit kleinem Reduzierstück (rot): Kabeldurchmesser von 17 - 19 mm Bei serienmäßiger Kabelverschraubung M32 ohne Reduzierstück:...

  • Seite 67: Wechselrichter Am Öffentlichen Netz Anschließen (Ac-Seite)

    Wechselrichter am öffentlichen Netz anschließen (AC-Seite) Sicherheit WARNUNG! Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten. Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Vor der Installation und Inbetriebnahme die Installationsanleitung und Bedienungsanleitung lesen. ▶ Die Inbetriebnahme des Wechselrichters darf nur durch geschultes Perso- nal und nur im Rahmen der technischen Bestimmungen erfolgen.
  • Seite 68 Den Leitungs-Schutzschalter aus- schalten. Sicherstellen, dass sich der DC-Tren- ner in der Schalterstellung „Aus“ be- findet. Die 6 Schrauben der Abdeckung des Anschlussbereichs mit einem Schrau- bendreher (TX20) und einer 180°-Dre- hung nach links lösen. Die Abdeckung des Anschlussbereichs vom Gerät nehmen. Von den Einzelleitern 16 mm abisolie- ren.
  • Seite 69 Anschluss mit Neutralleiter Anschluss ohne Neutralleiter Mehr Informationen zur Kabelverschraubung siehe Kapitel Kabeldurchmesser des AC-Kabels auf Seite 66. Anschluss mit Neutralleiter Anschluss ohne Neutralleiter WICHTIG! Drehmomente beachten - siehe Zulässige Kabel für den elektri- schen AC-Anschluss auf Seite 64. WICHTIG! Der Schutzleiter muss länger bemessen und mit einer Bewegungsschlaufe ver- legt werden, dass dieser bei einem eventuellen Versagen der Kabelverschrau- bung zuletzt belastet wird.

  • Seite 70: Wechselrichter Am Öffentlichen Netz Anschließen Mit Pen-Leiter (Ac-Seite)

    Die Überwurfmutter der Kabelver- schraubung mit einem Drehmoment von 4 Nm befestigen. Wechselrichter In ungeerdeten Netzen, z. B. IT-Netzen (isolierte Netze ohne Schutzleiter), ist am öffentlichen der Betrieb des Wechselrichters nicht möglich. Netz an- schließen mit Den Leitungs-Schutzschalter aus- PEN-Leiter (AC- schalten.
  • Seite 71 Von den Einzelleitern 16 mm abisolie- ren. Kabel-Querschnitt gemäß der Angaben Zulässige Kabel für den elektri- schen AC-Anschluss ab Seite wählen. WICHTIG! Es darf nur eine Leitung pro Pol ange- schlossen werden. Mit einer Zwillings- Aderendhülse können zwei Leitungen an einen Pol angeschlossen werden. Mehr Informationen zur Kabelver- schraubung siehe Kapitel Kabeldurch-...

  • Seite 72: Pg-Verschraubung Tauschen

    PEN-Leiter - Variante: Klemme auf Hutschiene PEN-Leiter - Variante: Erdungsbolzen Die Überwurfmutter der Kabelver- schraubung mit einem Drehmoment von 4 Nm befestigen. PG-Verschrau- bung tauschen...

  • Seite 73: Solarmodul-Stränge Am Wechselrichter Anschließen

    Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Die Inbetriebnahme sowie Wartungs- und Service-Tätigkeiten im Leis- tungsteil des Wechselrichters darf nur von Fronius-geschultem Service- Personal und nur im Rahmen der technischen Bestimmungen erfolgen. ▶ Vor der Installation und Inbetriebnahme die Installationsanleitung und...

  • Seite 74: Pv-Generator Allgemein

    WARNUNG! Gefahr durch Netzspannung und DC-Spannung von PV-Modulen, die Licht ausgesetzt sind. Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Sämtlichen Anschluss-, Wartungs- und Service-Tätigkeiten dürfen nur dann durchgeführt werden, wenn AC- und DC-Seite vom Wechselrichter spannungsfrei sind. ▶ Der fixe Anschluss an das öffentliche Stromnetz darf nur von einem kon- zessionierten Elektroinstallateur hergestellt werden.
  • Seite 75 Mit einem geeigneten Messgerät die Spannung und Polarität der DC-Verka- belung überprüfen. VORSICHT! Gefahr durch Verpolung an den An- schlussklemmen. Schwere Sachschäden am Wechsel- richter können die Folge sein. ▶ Polarität der DC-Verkabelung mit einem geeigneten Messgerät prüfen. ▶ Spannung mit einem geeigneten Messgerät prüfen (max.

  • Seite 76: Batterie Am Wechselrichter Anschließen

    Batterie am Wechselrichter anschließen Sicherheit WARNUNG! Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten. Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Die Inbetriebnahme sowie Wartungs- und Service-Tätigkeiten bei Wech- selrichter und Batterie dürfen nur von der technischen Fachkraft und im Rahmen der technischen Bestimmungen erfolgen.
  • Seite 77 VORSICHT! Beschädigungsgefahr durch nicht kompatible Steckverbinder. Nicht kompatible Steckverbinder können thermische Schäden verursachen und in Folge zu Bränden führen. ▶ Nur die originalen Steckverbinder (MC4) der Firma Stäubli (ehemals Multi- Contact) verwenden. VORSICHT! Gefahr durch Verpolung an den Anschlussklemmen. Schwere Sachschäden am der PV-Anlage können die Folge sein. ▶...

  • Seite 78: Notstrom - Full Backup Anschließen

    Installation und Konfiguration nach Arbeiten am Schaltschrank im laufenden Betrieb (Empfehlung: min. einmal jährlich) Für den Testbetrieb wird eine Batterieladung von min. 30 % empfohlen. Eine Beschreibung zur Durchführung des Testbetriebs befindet sich in der Checkliste - Notstrom (https://www.fronius.com/en/search-page, Artikelnummer: 42,0426,0365).

  • Seite 79: Datenkommunikations-Kabel Anschließen

    Batterie 2 Teilnehmer. Wenn die Funktion Wechselrichter-Steuerung über Modbus im Menübereich Kommunikation > Modbus aktiviert wird, sind keine Modbus Teilnehmer möglich. Daten senden und empfangen ist zum selben Zeit- punkt nicht möglich. Beispiel 1: Fronius Anzahl Anzahl Se- Eingang Batterie Ohmpilot Primärzähler...

  • Seite 80: Datenkommunikations-Kabel Verlegen

    Datenkommuni- WICHTIG! kations-Kabel Wenn Datenkommunikations-Kabel in den Wechselrichter eingeführt werden, fol- verlegen gende Punkte beachten: Je nach Anzahl und Querschnitt der eingeführten Datenkommunikations-Ka- bel die entsprechenden Blindstopfen aus dem Dichtungseinsatz entfernen und die Datenkommunikations-Kabel einsetzen. In freie Öffnungen am Dichtungseinsatz unbedingt die entsprechenden Blindstopfen einsetzen.

  • Seite 81: Batteriekommunikations-Kabel Anschließen

    Datenkabel zuerst durch die Über- wurfmutter der Kabelverschraubung und danach durch die Gehäuseöffnung führen. Dichtungsring zwischen der Überwurf- mutter und der Gehäuseöffnung ein- setzen. Die Datenkabel in die Ka- belführung der Dichtung eindrücken. Danach die Dichtung bis zur Unterkan- te der Kabelverschraubung hinein- drücken.
  • Seite 82 Für zusammengehörende Datenleitun- gen ein gemeinsam verdrilltes Kabel- paar verwenden. Die Schirmung des Kabels verdrillen und in den Steckplatz „SHIELD“ ste- cken. WICHTIG! Eine unsachgemäß montierte Schir- mung kann Störungen bei der Daten- kommunikation verursachen. Von Fronius empfohlener Verdrahtungsvorschlag siehe Seite 165.

  • Seite 83: Abschlusswiderstände

    Abschlusswi- Die Anlage ist möglicherweise ohne Abschlusswiderstände funktionsfähig. Den- derstände noch wird auf Grund von Interferenzen die Verwendung von Abschlusswi- derständen gemäß der nachfolgenden Übersicht für eine einwandfreie Funktion empfohlen. Zulässige Kabel und max. Distanzen für Datenkommunikations-Bereich siehe Ka- pitel Zulässige Kabel für den Datenkommunikations-Anschluss auf Seite 65.

  • Seite 84: Wsd (Wired Shut Down) Installieren

    WSD (Wired WICHTIG! Shut Down) in- Die Push-in Anschlussklemme WSD im stallieren Anschlussbereich des Wechselrichters wird ab Werk standardmäßig mit einer Überbrückung ausgeliefert. Bei der In- stallation einer Auslöseeinrichtung oder einer WSD-Kette muss die Überbrückung entfernt werden. Beim ersten Wechselrichter mit angeschlossener Auslöseeinrichtung in der WSD-Kette muss sich der WSD-Schalter auf Position 1 (Primärgerät) befinden.

  • Seite 85: Wechselrichter Schließen Und In Betrieb Nehmen

    Wechselrichter schließen und in Betrieb nehmen Anschlussbe- Die Abdeckung auf den Anschlussbe- reich/ reich setzen. Die 6 Schrauben mit ei- Gehäusedeckel nem Schraubendreher (TX20) und ei- des Wechselrich- ner 180°-Drehung nach rechts befesti- ters schließen gen. und in Betrieb nehmen Den Gehäusedeckel von oben am Wechselrichter einhängen.

  • Seite 86: Installation Mit Der App

    Falls das Länder-Setup nachträglich geändert werden muss, wenden Sie sich an Ihren Installateur / Technischen Support. Installation mit Für die Installation wird die App Fronius Solar.start benötigt. Abhängig von dem der App Endgerät, mit dem die Installation durchgeführt wird, ist die App auf der jeweili- gen Plattform erhältlich.
  • Seite 87 Der Installationsassistent wird geöffnet. Dem Installationsassistenten in den einzelnen Bereichen folgen und die In- stallation abschließen. Die Systemkomponenten im Fronius Solar.web hinzufügen und die PV-Anlage in Betrieb nehmen. Der Netzwerk-Assistent und das Produkt-Setup können unabhängig voneinander durchgeführt werden. Für den Fronius Solar.web Installationsassistenten wird ei- ne Netzwerk-Verbindung benötigt.

  • Seite 88: Wechselrichter Stromlos Schalten Und Wieder Einschalten

    Wechselrichter stromlos schalten und wieder ein- schalten Berstgefahr WARNUNG! Bei elektrischen Geräten mit hoher Gehäuse-Schutzart besteht im Fehlerfall Explosionsgefahr. Mögliche Ursachen sind defekte Bauteile, die Gase freiset- zen, unsachgemäß installierte oder in Betrieb genommene Geräte oder das Eindringen von Gas über Leitungen (Conduits). Schwere Personen- und Sachschäden können die Folge sein.

  • Seite 89: Einstellungen - Benutzeroberfläche Des Wechselrichters

    Einstellungen - Benutzer- oberfläche des Wechselrichters...

  • Seite 91: Benutzereinstellungen

    Benutzereinstellungen Benutzeranmel- Die Benutzeroberfläche des Wechselrichters im Browser aufrufen. dung Im Menübereich Anmelden mit Benutzernamen und Passwort anmelden, oder im Menübereich Benutzer > Benutzeranmeldung mit Benutzernamen und Passwort anmelden. WICHTIG! Abhängig von der Berechtigung des Benutzers können Einstellungen in den ein- zelnen Menübereichen getätigt werden.

  • Seite 92: Gerätekonfiguration

    Primärzähler Für einen einwandfreien Betrieb mit weiteren Energie-Erzeugern und im Not- strom-Betrieb Full Backup ist es wichtig, dass der Fronius Smart Meter am Ein- speisepunkt montiert ist. Der Wechselrichter und weitere Erzeuger müssen über den Fronius Smart Meter mit dem öffentlichen Netz verbunden sein.

  • Seite 93: Funktionen Und I/Os

    Die Leistungsaufnahme des Fronius Wechselrichters kann durch die Angabe im Feld Max. Ladeleistung von AC eingeschränkt werden. Maximal ist eine Leis- tungsaufnahme mit der AC-Nennleistung des Fronius Wechselrichters möglich. Mit der Einstellung Batterieladung aus dem öffentlichen Netz zulassen + Batte- rieladung von weiteren Erzeugern im Hausnetz zulassen wird das Laden der Bat- terie aus dem öffentlichen Netz und falls vorhanden von weiteren Erzeugern im...

  • Seite 94: Demand Response Modes (Drm)

    verfügbar. Default: Pin 1 Australien - Demand Response Mode (DRM) Hier können die Pins für eine Steuerung via DRM eingestellt werden: Mode Beschreibung Information DRM Pin DRM0 Wechselrichter DRM0 tritt bei Unterbre- REF GEN trennt sich vom Netz chung sowie Kurzschluss an REF GEN- oder COM LOAD LOAD-Leitungen, oder...
  • Seite 95 Generell reicht für diesen Fall ein Fehlerstrom-Schutzschalter Typ A aus. In Einzelfällen und abhängig von den lokalen Gegebenheiten können jedoch Fehl- auslösungen des Fehlerstrom-Schutzschalters Typ A auftreten. Aus diesem Grund empfiehlt Fronius, unter Berücksichtigung der nationalen Bestimmun- gen einen für Frequenzumrichter geeigneten Fehlerstrom-Schutzschalter mit mindestens 100 mA Auslösestrom.
  • Seite 96 Parameter Wertebereich Beschreibung Ableitstrom- 0 ‑ 0,25 Durch die Reduktion des Einstellwerts Faktor zur Re- (default: 0,16) wird der Ableitstrom reduziert und die duzierung von Zwischenkreis-Spannung angehoben, wo- RCMU/FI-Fehl- durch sich der Wirkungsgrad geringfügig auslösungen verringert. Einstellwert 0,16 ermöglicht einenop- timalen Wirkungsgrad.
  • Seite 97 Technische Da- ten) um den Offset-Wert verringert bzw. erhöht werden. Als Standardwert ist +3 Hz voreingestellt. Angeschlossene Lasten (z. B. Fronius Ohmpilot) erkennen anhand der geänderten Frequenz den aktiven Not- strom-Betrieb und reagieren entspre- chend (z. B. Aktivierung Stromsparmo- dus).
  • Seite 98 Parameter Wertebereich Beschreibung Externe Fre- Funktion ist deaktiviert quenz-Überwa- Für den Notstrom-Betrieb (Full Backup) in chung im Not- Italien muss die externe Frequenz-Über- strom wachung aktiviert werden. Vor dem Been- (nur für Italien) den des Notstrom-Betriebs wird die Netz- frequenz überprüft. Wenn die Netzfre- quenz im erlaubten Grenzbereich ist, wer- den die Lasten dem öffentlichen Netz zu- geschaltet.

  • Seite 99: Energiemanagement

    Mit der Einstellung aus anderen Generatoren im Heimnetzwerk wird das La- den der Batterie von weiteren Erzeugern aktiviert/deaktiviert. Die Leistungsaufnahme des Fronius Wechselrichters kann durch die Angabe im Feld Max. Ladeleistung von AC eingeschränkt werden. Maximal ist eine Leistungsaufnahme mit der AC-Nennleistung des Fronius Wechselrichters möglich.

  • Seite 100: Beispiele - Zeitabhängige Batteriesteuerung

    30 % geladen oder entladen und der Ladezustand von 30 % wird bis zur Beendi- gung des Service Modes gehalten. WICHTIG! Der Service Mode ist nur für Batteriesysteme von Fronius verfügbar. Beispiele - Zeit- Die nachstehenden Beispiele dienen zur Erklärung der Energieflüsse. Wirkungs- abhängige Bat-...
  • Seite 101 Batteriesystem 1000 W 500 W TARGET: 0 W 500 W 500 W PV-Anlage an Wechselrichter 1 000 W Leistung in die Batterie 500 W Leistungsabgabe (AC) des Wechselrichters 500 W Eingestellter Zielwert am Einspeisepunkt Einspeisung in das öffentliche Netz Verbrauch im Haus 500 W Batteriesystem ohne Photovoltaik inkl.
  • Seite 102 Batteriesystem inkl. zweitem Erzeuger im Haus 1000 W 2000 W 1500 W TARGET: 0 W 2500 W 500 W PV-Anlage an Wechselrichter 1 000 W Leistung in die Batterie 2 500 W Leistungsaufnahme (AC) des Wechselrichters 1 500 W Zweiter Erzeuger im Hausnetz 2 000 W Eingestellter Zielwert am Einspeisepunkt Einspeisung in das öffentliche Netz...

  • Seite 103: Erlaubte Batteriesteuerungs-Regeln

    Erlaubte Batte- Eine Regel besteht immer aus einer Einschränkung oder Vorgabe und der Zeit- riesteuerungs- steuerung Uhrzeit und Wochentage während die Regel aktiv ist. Regeln mit glei- Regeln cher Einschränkung (z. B. Max. Ladeleistung) dürfen zeitlich nicht überlappen. Max. Lade- und Entladegrenze Es kann zugleich eine max.

  • Seite 104: Definierte Ladung Vorgeben

    Nutzung der erzeugten Energie. Es können jedoch Situationen entstehen, in de- nen PV-Leistung durch die zeitabhängige Batteriesteuerung nicht vollständig ge- nutzt werden kann. Beispiel Fronius Wechselrichter (max. Ausgangsleistung) 6 000 W definierte Entladung der Batterie 6 000 W PV-Leistung 1 000 W In diesem Fall müsste der Wechselrichter die PV-Leistung auf 0 Watt reduzieren,...

  • Seite 105: Lastmanagement

    Schwelle zuerst eingeschaltet, danach der mit der zweitniedrigsten usw. I/Os mit Steuerung durch die produzierte Leistung sind gegenüber Batterie und Fronius Ohmpilot immer in Vorteil. Das heißt, ein I/O kann sich einschalten und dazu führen, dass die Batterie nicht mehr geladen wird oder der Fronius Ohmpi- lot nicht mehr angesteuert wird.
  • Seite 106 Zielwert am Einspeisepunkt Falls unter Eigenverbrauchs-Optimierung Manuell ausgewählt wurde, kann der Betriebsmodus (Bezug/Einspeisung) und der Zielwert am Einspeisepunkt einge- stellt werden. WICHTIG! Die Eigenverbrauchs-Optimierung hat eine geringere Priorität als das Batterie- management.

  • Seite 107: System

    ü Anlagenname, Zeitzone Gebiet und Zeitzone Ort sind gespeichert. Update Alle verfügbaren Updates für Wechselrichter und weitere Fronius-Geräte werden auf den Produktseiten sowie im Bereich der „Fronius Download Suche“ unter www.fronius.com bereitgestellt. Update Die Firmware-Datei in das Datei hier ablegen Feld ziehen, oder über Datei auswählen auswählen.

  • Seite 108: Lizenzmanager

    Lizenzmanager In der Lizenzdatei sind die Leistungsdaten sowie der Funktionsumfang des Wechselrichters hinterlegt. Beim Austausch des Wechselrichters oder Daten- kommunikations-Bereichs muss auch die Lizenzdatei ausgetauscht werden. Lizenzierung - Online (empfohlen): Hierfür wird eine Internetverbindung und eine abgeschlossene Konfiguration vom Solar.web benötigt. Installationsarbeiten abschließen (siehe Kapitel Anschlussbereich/ Gehäusedeckel des Wechselrichters schließen und in Betrieb nehmen...
  • Seite 109 ü Der Support-User ist aktiviert. WICHTIG! Der Support-User ermöglicht ausschließlich dem Fronius Technical Support über eine gesicherte Verbindung, Einstellungen am Wechselrichter vorzunehmen. Über die Schaltfläche Support-User Zugang beenden wird der Zugang deakti- viert. Support-Info erstellen (für Fronius Support) Die Schaltfläche Support-Info erstellen klicken.

  • Seite 110: Kommunikation

    Im Fall der Verwendung einer Firewall für ausgehende Verbindungen müssen die nachfolgenden Protokolle, Server-Adressen und Ports für die erfolgreiche Da- tenübertragung erlaubt sein, siehe: https://www.fronius.com/~/downloads/Solar%20Energy/Firmware/SE_FW_Chan- gelog_Firewall_Rules_EN.pdf Bei Verwendung von FRITZ!Box-Produkten muss der Internetzugang unbegrenzt und uneingeschränkt konfiguriert sein. Die DHCP Lease Time (Gültigkeit) darf nicht auf 0 (=unendlich) gesetzt werden.

  • Seite 111: Modbus

    Modbus Der Wechselrichter kommuniziert über Modbus mit Systemkomponenten (z. B. Fronius Smart Meter) und anderen Wechselrichtern. Das Primärgerät (Modbus Client) sendet Steuerungsbefehle an das Sekundärgerät (Modbus Server). Die Steuerungsbefehle werden vom Sekundärgerät ausgeführt. Modbus 0 (M0) RTU / Modbus 1 (M1) RTU Wenn eine der beiden Modbus RTU Schnittstellen auf Modbus Server gestellt wird, stehen folgende Eingabefelder zur Verfügung:...
  • Seite 112 Parität Das Paritätsbit kann zur Paritätskontrolle genutzt werden. Diese dient der Erkennung von Übertragungsfehlern. Ein Paritätsbit kann dabei eine be- stimmte Anzahl von Bits absichern. Der Wert (0 oder 1) des Paritätsbits muss beim Sender berechnet werden und wird beim Empfänger mithilfe der gleichen Berechnung überprüft.

  • Seite 113: Cloud-Steuerung

    Werk deaktiviert und muss aktiviert werden, wenn sie für eine Anwendung eines Drittanbieters (z. B. EV-Ladegerät, Smart Home-Lösungen) oder den Fronius Wattpilot benötigt wird. Für die Überwachung empfiehlt Fronius die Verwendung von Fronius Solar.web, das einen sicheren Zugriff auf Wechselrichter-Status und Produktions-Informa- tionen bietet.

  • Seite 114: Fronius Solar.web

    In diesem Menü kann man der technisch notwendigen Datenverarbeitung zustim- lar.web men oder diese ablehnen. Zusätzlich kann das Übertragen von Analysedaten und die Fernkonfiguration über Fronius Solar.web aktiviert oder deaktiviert werden. Internet Ser- In diesem Menü werden Informationen zu den Verbindungen und dem aktuellen vices Verbindungsstatus angezeigt.

  • Seite 115: Sicherheits- Und Netzanforderungen

    Wechselrichter- Der Menübereich Länder-Setup ist ausschließlich für Installateure/Service- Codes in So- Techniker von autorisierten Fachbetrieben bestimmt. Der für diesen Menübe- lar.SOS beantra- reich erforderliche Wechselrichter-Zugangscode kann im Fronius Solar.SOS-Por- tal beantragt werden. Wechselrichter-Codes in Fronius Solar.SOS beantragen: Im Browser solar-sos.fronius.com...

  • Seite 116: Einspeisebegrenzung

    Um die Ertragsverluste durch die Einspeiseleistungsbegrenzung zu minimieren, kann die vom PV-Generator zur Verfügung stehende Leistung: für (steuerbare) Verbraucher wie z. B. Fronius Ohmpilot, Fronius Wattpilot, über I/Os angesteuerte Verbraucher, genutzt werden in eine Batterie eingespeichert werden Falls diese Möglichkeiten ausgeschöpft sind, wird die vom PV-Generator bezoge-...
  • Seite 117 Für die Regelung im Fall eines Fail-Safe die Funktion Wechselrichterleistung auf 0% reduzieren, wenn die Verbindung zum Smart Meter getrennt ist aktivieren. Die Nutzung von WLAN zur Kommunikation zwischen Fronius Smart Meter und Wechselrichter ist für die Fail-Safe Funktion nicht empfohlen. Selbst kurzfristige Verbindungsabbrüche können zur Abschaltung des Wechselrichters führen.

  • Seite 118: Einspeisebegrenzung - Beispiele

    Einspeisebe- „Limit Gesamtleistung“ grenzung - Bei- (Einspeisebegrenzung 0 kW) spiele 4 kW 2 kW 20 kW 4 kW 0 kW 4 kW -2 kW = 0 kW = 12 kW Erklärung Am Netz-Einspeisepunkt darf in Summe keine Leistung (0 kW) in das öffentliche Netz eingespeist werden.

  • Seite 119: Dynamische Einspeisebegrenzung Mit Mehreren Wechselrichtern

    Um Einspeisebegrenzungen von Energieunternehmen oder Netzbetreibern zen- tral zu verwalten, kann der Wechselrichter als Primärgerät die dynamische Ein- speisebegrenzung für weitere Fronius-Wechselrichter (Sekundärgeräte) steuern. Diese Steuerung bezieht sich auf die Einspeisebegrenzung Soft Limit (siehe Ein- speisebegrenzung. Folgende Voraussetzungen müssen dafür erfüllt sein:...
  • Seite 120 Fronius Tauro Fronius GEN24, Fronius Verto, Fronius Tauro, Fronius SnapINverter mit Fronius Datamanager 2.0* * An jedem Fronius SnapINverter mit Fronius Datamanager 2.0 können bis zu 4 weitere Fronius Sna- pINverter angeschlossen werden. Primärzähler Der Fronius Smart Meter fungiert als einziger Primärzähler und ist direkt mit dem Primärgerät verbunden.
  • Seite 121 Im Menübereich Sicherheits- und Netzanforderungen > Einspeisebegren- zung die Funktion Mehrere Wechselrichter limitieren (nur Soft Limit) akti- vieren. Das Primärgerät durchsucht automatisch das Netzwerk nach verfügbaren Se- kundärgeräten. Eine Auflistung der gefundenen Wechselrichter wird angezeigt. Den Refresh-Button klicken, um die Suche erneut durchzuführen. DETECTED INVERTERS ADDITIONAL INVERTERS 26 Inverters were found...
  • Seite 122 Max. Netzeinspeise-Leistung einen Wert von 0 W eingeben. Funktion Wechselrichterleistung auf 0 % reduzieren, wenn die Verbin- dung zum Smart Meter getrennt ist aktivieren Benutzeroberfläche Sekundärgerät Fronius Datamanager 2.0 Benutzer Admin auswählen und das Passwort für Benutzer Admin eingeben. Im Menübereich Einstellungen-Modbus die Funktionen Datenausgabe über Modbus und Wechselrichter-Steuerung über Modbus aktivieren.

  • Seite 123: I/O-Leistungsmanagement

    Dynamische Einspeisebegrenzung (W): Die eingespeiste Wirkleistung am Netzanschlusspunkt wird auf den eingestellten Wert (z.B. 5000 Watt) be- grenzt. Begrenzung Ausgangsleistung Einzelgerät (%): Die Ausgangsleistung des Wechselrichters wird auf den definierten Wert der absoluten Wirkleistung begrenzt. Shutdown Einzelgerät: Der Wechselrichter beendet den Netz-Einspeisebe- trieb und wechselt in den Standbymodus.

  • Seite 124: Anschluss-Schema - 4 Relais

    Wechselrichter-Abschaltung I/O-Leistungsmanagement mit Einspeisebegrenzung = 0 % (DRM/Rundsteu- er-Empfängersignal) - nach Befehl Einspeisebegrenzung (Hard Limit) Modbus (Abschalt-Befehl) - nach Befehl Anschluss-Sche- Die Rundsteuer-Signalempfänger und die I/O Anschlussklemmen des Wechsel- ma - 4 Relais richters können gemäß Anschluss-Schema miteinander verbunden werden. Für Entfernungen größer 10 m zwischen Wechselrichter und Rundsteuer-Signal- empfänger wird mindestens ein CAT 5 STP Kabel empfohlen und die Schirmung muss einseitig an der Push-in Anschlussklemme des Datenkommunikations-Be-...

  • Seite 125: Einstellungen I/O-Leistungsmanagement - 4 Relais

    Einstellungen I/O Power Management I/O-Leistungs- V+/GND management - 4 None None Relais None None None DNO Feedback None not used None None DNO Rules IO control IO control Rule 1 IO control IO control Active Power Power Factor (cos φ) DNO Feedback Rule 2 Active Power...

  • Seite 126: Anschluss-Schema - 3 Relais

    Anschluss-Sche- Die Rundsteuer-Signalempfänger und die I/O Anschlussklemmen des Wechsel- ma - 3 Relais richters können gemäß Anschluss-Schema miteinander verbunden werden. Für Entfernungen größer 10 m zwischen Wechselrichter und Rundsteuer-Signal- empfänger wird mindestens ein CAT 5 STP Kabel empfohlen und die Schirmung muss einseitig an der Push-in Anschlussklemme des Datenkommunikations-Be- reichs (SHIELD) angeschlossen werden.

  • Seite 127: Einstellungen I/O-Leistungsmanagement - 3 Relais

    Einstellungen I/O Power Management I/O-Leistungs- V+/GND management - 3 None None Relais None None None DNO Feedback None not used None None DNO Rules IO control IO control Rule 1 IO control None Active Power Power Factor (cos φ) DNO Feedback Rule 2 Active Power Power Factor (cos φ)

  • Seite 128: Anschluss-Schema - 2 Relais

    Anschluss-Sche- Die Rundsteuer-Signalempfänger und die I/O Anschlussklemmen des Wechsel- ma - 2 Relais richters können gemäß Anschluss-Schema miteinander verbunden werden. Für Entfernungen größer 10 m zwischen Wechselrichter und Rundsteuer-Signal- empfänger wird mindestens ein CAT 5 STP Kabel empfohlen und die Schirmung muss einseitig an der Push-in Anschlussklemme des Datenkommunikations-Be- reichs (SHIELD) angeschlossen werden.

  • Seite 129: Einstellungen I/O-Leistungsmanagement - 2 Relais

    Einstellungen I/O Power Management I/O-Leistungs- V+/GND management - 2 None None Relais None None None DNO Feedback None not used None None DNO Rules IO control IO control Rule 1 None None Active Power Power Factor (cos φ) DNO Feedback Rule 2 Active Power Power Factor (cos φ)

  • Seite 130: Anschluss-Schema - 1 Relais

    Anschluss-Sche- Die Rundsteuer-Signalempfänger und die I/O Anschlussklemmen des Wechsel- ma - 1 Relais richters können gemäß Anschluss-Schema miteinander verbunden werden. Für Entfernungen größer 10 m zwischen Wechselrichter und Rundsteuer-Signal- empfänger wird mindestens ein CAT 5 STP Kabel empfohlen und die Schirmung muss einseitig an der Push-in Anschlussklemme des Datenkommunikations-Be- reichs (SHIELD) angeschlossen werden.

  • Seite 131: Einstellungen I/O-Leistungsmanagement - 1 Relais

    Einstellungen I/O Power Management I/O-Leistungs- V+/GND management - 1 None None Relais None None None DNO Feedback None not used None None DNO Rules IO control None Rule 1 None None Active Power Power Factor (cos φ) DNO Feedback Rule 2 Active Power Power Factor (cos φ) DNO Feedback...
  • Seite 132 GEN24 / Tauro / Verto Pilot IN 8 IN 9 IN10 IN11 Anschluss-Schema Rundsteuer-Empfänger mit mehreren Wechselrichtern Über einen Verteiler (Koppelrelais) können folgende Fronius-Wechselrichter mit dem Rundsteuer-Empfänger verbunden werden: Symo GEN24 Primo GEN24 Tauro Verto SnapINverter (nur Geräte mit Fronius Datamanager 2.0) WICHTIG! Auf der Benutzeroberfläche jedes Wechselrichters, der mit dem Rundsteuer-...

  • Seite 133: Anhang

    Anhang...

  • Seite 135: Pflege, Wartung Und Entsorgung

    Pflege, Wartung und Entsorgung Allgemeines Der Wechselrichter ist so ausgelegt, dass keine zusätzlichen Wartungsarbeiten anfallen. Dennoch sind im Betrieb einige wenige Punkte zu berücksichtigen, um die optimale Funktion des Wechselrichters zu gewährleisten. Wartung Wartungs- und Service-Tätigkeiten dürfen nur vom technischen Fachpersonal durchgeführt werden.

  • Seite 136: Sicherheit

    Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Der Anschlussbereich darf nur von lizenzierten Elektro-Installateuren geöffnet werden. ▶ Der separate Bereich der Leistungsteile darf nur durch Fronius-geschultes Servicepersonal geöffnet werden. ▶ Vor sämtlichen Anschlussarbeiten dafür sorgen, dass AC- und DC-Seite vor dem Wechselrichter spannungsfrei sind.

  • Seite 137: Garantiebestimmungen

    Garantiebestimmungen Fronius Werks- Detaillierte, länderspezifische Garantiebedingungen sind unter www.fronius.com/ garantie solar/garantie aufrufbar. Um die volle Garantielaufzeit für Ihr neu installiertes Fronius-Produkt zu erhal- ten, registrieren Sie sich bitte unter www.solarweb.com.

  • Seite 138: Komponenten Für Die Notstrom-Umschaltung

    Fronius Smart Meter TS 5kA-3 43,0001,0046 Fronius Smart Meter WR 43,0001,3591 * Nur mit Fronius Verto 15.0 - 20.0 Plus kompatibel. Fremdhersteller-Komponenten Andere Hersteller/Typen als die angeführten Produkt-Beispiele sind zulässig, so- fern diese technisch und funktional die selben Anforderungen erfüllen.

  • Seite 139: Komponenten Für Die Manuelle Notstrom-Umschaltung Full Backup

    3 kA (Arbeitskontakte) Prüfnorm IEC 60947-4-1 Hersteller/Type ISKRA IKA225-02 Komponenten Produkt Artikelnummer für die manuelle Fronius Smart Meter 63A-3 43,0001,1473 Notstrom-Um- schaltung Full Fronius Smart Meter TS 65A-3 43,0001,0044 Backup Fronius Backup Switch 1P/3P-63A 4,050,221 Fronius Backup Switch 1PN/3PN-63A 4,050,220...

  • Seite 140: Statusmeldungen Und Behebung

    Den WSD (Wired Shut Down) Schalter auf Position 1 (WSD- Primärgerät) stellen. WARNUNG! Gefahr durch fehlerhaft durchgeführte Arbeiten. Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Einbau und Anschluss einer Überspannungs-Schutzeinrichtung SPD darf nur von Fronius-geschultem Service-Personal und nur im Rahmen der technischen Bestimmungen erfolgen. ▶ Sicherheitsvorschriften beachten.

  • Seite 141: Technische Daten

    Technische Daten Verto Plus 15.0 Maximale Eingangsspannung 1 000 V DC (bei 1 000 W/m² / -10 °C im Leerlauf) Eingangsspannung beim Einschalten 150 V DC MPP-Spannungsbereich 180 - 870 V DC Anzahl MPP-Controller Maximaler Eingangsstrom (I DC max ) 28 / 28 / 28 A PV1 / PV2 / PV3 28 A...
  • Seite 142 Netzspannungs-Bereich 176 - 528 V AC Nenn-Netzspannung 220 / 230 V AC 1) 253 / 257 V AC 1) Nennleistung 15 kW Max. nutzbare DC-Leistung - Wechselrichter 10) 22,5 kW Nenn-Scheinleistung 15 kVA Nennfrequenz 50 / 60 Hz 1) Maximaler Ausgangsstrom / Phase 32,3 A Anfangs-Kurschlusswechselstrom / Phase I K “...

  • Seite 143: Verto Plus 17

    Nachtbetrieb Verlustleistung = Standby-Verbrauch 16 W Europäischer Wirkungsgrad (180 / 600 / 870 V DC ) 96,65 / 97,35 / 96,58 % Maximaler Wirkungsgrad 97,27 % Schutzklasse EMV Emissionsklasse Verschmutzungsgrad Zulässige Umgebungstemperatur - 40 °C - +60°C Zulässige Lagertemperatur - 40 °C - +70°C Relative Luftfeuchtigkeit 0 - 100% Schalldruck-Pegel...
  • Seite 144 Max. Spannung 11) 700 V Min. Spannung 150 V Max. Strom 50 A Max. Leistung 26,25 kW DC-Eingänge Netzspannungs-Bereich 176 - 528 V AC Nenn-Netzspannung 220 / 230 V AC 1) 253 / 257 V AC 1) Nennleistung 17,5 kW Max.

  • Seite 145: Verto Plus 20

    Nachtbetrieb Verlustleistung = Standby-Verbrauch 16 W Europäischer Wirkungsgrad (210 / 600 / 870 V DC ) 96,87 / 97,54 / 96,88 % Maximaler Wirkungsgrad 97,42 % Schutzklasse EMV Emissionsklasse Verschmutzungsgrad Zulässige Umgebungstemperatur - 40 °C - +60°C Zulässige Lagertemperatur - 40 °C - +70°C Relative Luftfeuchtigkeit 0 - 100% Schalldruck-Pegel...
  • Seite 146 Max. Spannung 11) 700 V Min. Spannung 150 V Max. Strom 50 A Max. Leistung 30 kW DC-Eingänge Netzspannungs-Bereich 176 - 528 V AC Nenn-Netzspannung 220 / 230 V AC 1) 253 / 257 V AC 1) Nennleistung 20 kW Max.

  • Seite 147: Verto Plus 25

    Nachtbetrieb Verlustleistung = Standby-Verbrauch 16 W Europäischer Wirkungsgrad (240 / 600 / 870 V DC ) 97,08 / 97,95 / 96,93 % Maximaler Wirkungsgrad 97,52 % Schutzklasse EMV Emissionsklasse Verschmutzungsgrad Zulässige Umgebungstemperatur - 40 °C - +60°C Zulässige Lagertemperatur - 40 °C - +70°C Relative Luftfeuchtigkeit 0 - 100% Schalldruck-Pegel...
  • Seite 148 Max. Spannung 11) 700 V Min. Spannung 150 V Max. Strom 50 A Max. Leistung 35 kW DC-Eingänge Netzspannungs-Bereich 176 - 528 V AC Nenn-Netzspannung 220 / 230 V AC 1) 253 / 257 V AC 1) Nennleistung 25 kW Max.

  • Seite 149: Verto Plus 30

    Nachtbetrieb Verlustleistung = Standby-Verbrauch 16 W Europäischer Wirkungsgrad (300 / 600 / 870 V DC ) 97,24 / 97,74 / 97,11 % Maximaler Wirkungsgrad 97,59 % Schutzklasse EMV Emissionsklasse Verschmutzungsgrad Zulässige Umgebungstemperatur - 40 °C - +60°C Zulässige Lagertemperatur - 40 °C - +70°C Relative Luftfeuchtigkeit 0 - 100% Schalldruck-Pegel...
  • Seite 150 Max. Spannung 11) 700 V Min. Spannung 150 V Max. Strom 50 A Max. Leistung 35 kW DC-Eingänge Netzspannungs-Bereich 176 - 528 V AC Nenn-Netzspannung 220 / 230 V AC 1) 253 / 257 V AC 1) Nennleistung 29,99 kW Max.

  • Seite 151: Verto Plus 33

    Nachtbetrieb Verlustleistung = Standby-Verbrauch 16 W Europäischer Wirkungsgrad (360 / 600 / 870 V DC ) 97,35 / 97,96 / 97,57 % Maximaler Wirkungsgrad 97,72 % Schutzklasse EMV Emissionsklasse Verschmutzungsgrad Zulässige Umgebungstemperatur - 40 °C - +60°C Zulässige Lagertemperatur - 40 °C - +70°C Relative Luftfeuchtigkeit 0 - 100% Schalldruck-Pegel...
  • Seite 152 Max. Spannung 11) 700 V Min. Spannung 150 V Max. Strom 50 A Max. Leistung 35 kW DC-Eingänge Netzspannungs-Bereich 176 - 528 V AC Nenn-Netzspannung 220 / 230 V AC 1) 253 / 257 V AC 1) Nennleistung 33,3 kW Max.

  • Seite 153: Schutzeinrichtungen

    Nachtbetrieb Verlustleistung = Standby-Verbrauch 16 W Europäischer Wirkungsgrad (400 / 600 / 870 V DC ) 97,42 / 97,95 / 97,56 % Maximaler Wirkungsgrad 97,72 % Schutzklasse EMV Emissionsklasse Verschmutzungsgrad Zulässige Umgebungstemperatur - 40 °C - +60°C Zulässige Lagertemperatur - 40 °C - +70°C Relative Luftfeuchtigkeit 0 - 100% Schalldruck-Pegel...

  • Seite 154: Überspannungs-Schutzeinrichtung Dc Spd Typ 1

    Modulation 802.11b: DSSS (1Mbps DBPSK, 2Mbps DQPSK, 5.5/11Mbps CCK) 802.11g: OFDM (6/9Mbps BPSK, 12/18Mbps QPSK, 24/36Mbps 16- QAM, 48/54Mbps 64-QAM) 802.11n: OFDM (6.5 BPSK, QPSK, 16-QAM, 64-QAM) Überspannungs- Allgemeine Daten Schutzeinrich- Nennableit-Stoßstrom (I n ) 20 kA tung DC SPD - 8/20 µs Impulse Typ 1+2 Schutzpegel (U p )

  • Seite 155: Integrierter Dc-Trenner

    Integrierter DC- Allgemeine Daten Trenner Produktname Benedict LSA32 E 8237 Bemessungs-Isolationsspannung 1 000 V DC Bemessungs-Stoßspannungsfestigkeit 8 kV Eignung zur Isolation Ja, nur DC Gebrauchskategorie und / oder PV-Gebrauchskatego- gemäß IEC/EN 60947-3 Gebrauchskate- gorie DC-PV2 Bemessungs-Kurzzeitstromfestigkeit (I cw ) Bemessungs-Kurzzeitstromfestigkeit (I cw ): 1 000 A Bemessungs-Kurzschlusseinschaltvermögen (I cm ) Bemessungs-Kurzschlusseinschalt-...

  • Seite 157: Schaltpläne

    Schaltpläne...

  • Seite 158: Fronius Verto Plus Und Fronius Reserva

    Fronius Verto Plus und Fronius Reserva DC IN PV-GENERATOR MPP 1 / PV1 MPP 2 / PV2 MPP 3 / PV3 BATTERY VERTO PLUS =A1+A8 PILOT2V L1 L2 L3 N PE SMART METER AC OUT 400V AC ANSCHLUSSBEREICH BMS: RJ45...

  • Seite 159: Fronius Verto Plus Mit Parallelgeschalteter Fronius Reserva

    Fronius Verto Plus mit parallelgeschalteter Froni- us Reserva DC IN PV-GENERATOR MPP 1 / PV1 MPP 2 / PV2 MPP 3 / PV3 BATTERY VERTO PLUS =A1+A8 PILOT2V L1 L2 L3 N PE SMART METER AC OUT 400V AC RJ45...

  • Seite 160: Fronius Verto Plus Und Byd Battery-Box Premium Hv

    Fronius Verto Plus und BYD Battery-Box Premi- um HV DC IN PV-GENERATOR MPP 1 / PV1 MPP 2 / PV2 MPP 3 / PV3 BATTERY VERTO PLUS =A1+A8 PILOT2V L1 L2 L3 N PE OPTIONAL A OR B SMART METER...

  • Seite 161: Fronius Verto Plus Mit 3 Parallelgeschalteten Byd Battery-Box Premium Hv

    Fronius Verto Plus mit 3 parallelgeschalteten BYD Battery-Box Premium HV 3-B+ 2-B+ =A1-X5:A4 (BAT+) 1-B+ 3-B- 2-B- =A1-X6:A1 (BAT-) 1-B- BATTERY COMBINER BOX 50A =A1+A2-X5 (ModBus 0) -F1 - F5...WEIDMÜLLER FUSE WSFL =A1+A2-X8:GND 22X58 65A 1K5V GPV =A1+A2-X8:V+ 50A: 10 mm² PV cable acc. EN 50618 or IEC 62930...

  • Seite 162: Automatische Notstromumschaltung 3-Polige Einfache Frt-Fähige Trennung - Z. B. Österreich

    VERTO PLUS =A1+A8 PILOT2V L1 L2 L3 N EIGENSTÄNDIGE NETZUMSCHALTBOX ODER TEIL DES HAUSANSCHLUSSKASTENS INDEPENDENT SWITCHOVER BOX ANSCHLUSS FÜR VON FRONIUS OR PART OF THE MAIN PANEL FREIGEGEBENEN BATTERIEN (SIEHE BATTERIE-SCHALTPLAN) CONNECT TO FRONIUS APPROVED BATTERIES (REFER TO BATTERY SCHEMATIC)

  • Seite 163: Automatische Notstromumschaltung 3-Polige Einfache Trennung - Z. B. Australien

    VERTO PLUS =A1+A8 PILOT2V L1 L2 L3 N EIGENSTÄNDIGE NETZUMSCHALTBOX ODER TEIL DES HAUSANSCHLUSSKASTENS INDEPENDENT SWITCHOVER BOX ANSCHLUSS FÜR VON FRONIUS OR PART OF THE MAIN PANEL FREIGEGEBENEN BATTERIEN (SIEHE BATTERIE-SCHALTPLAN) CONNECT TO FRONIUS APPROVED BATTERIES (REFER TO BATTERY SCHEMATIC)

  • Seite 164: Automatische Notstromumschaltung 3-Polige Doppelte Trennung Mit Ext. Na-Schutz

    VERTO PLUS =A1+A8 PILOT2V L1 L2 L3 N EIGENSTÄNDIGE NETZUMSCHALTBOX ODER TEIL DES HAUSANSCHLUSSKASTENS INDEPENDENT SWITCHOVER BOX ANSCHLUSS FÜR VON FRONIUS OR PART OF THE MAIN PANEL FREIGEGEBENEN BATTERIEN (SIEHE BATTERIE-SCHALTPLAN) CONNECT TO FRONIUS APPROVED BATTERIES (REFER TO BATTERY SCHEMATIC)

  • Seite 165: Automatische Notstromumschaltung 4-Polige Einfache Trennung - Z. B. Deutschland

    VERTO PLUS =A1+A8 PILOT2V L1 L2 L3 N EIGENSTÄNDIGE NETZUMSCHALTBOX ODER TEIL DES HAUSANSCHLUSSKASTENS INDEPENDENT SWITCHOVER BOX ANSCHLUSS FÜR VON FRONIUS OR PART OF THE MAIN PANEL FREIGEGEBENEN BATTERIEN (SIEHE BATTERIE-SCHALTPLAN) CONNECT TO FRONIUS APPROVED BATTERIES (REFER TO BATTERY SCHEMATIC)

  • Seite 166: Automatische Notstromumschaltung 4-Polige Einfache Frt-Fähige Trennung

    VERTO PLUS =A1+A8 PILOT2V L1 L2 L3 N EIGENSTÄNDIGE NETZUMSCHALTBOX ODER TEIL DES HAUSANSCHLUSSKASTENS INDEPENDENT SWITCHOVER BOX ANSCHLUSS FÜR VON FRONIUS OR PART OF THE MAIN PANEL FREIGEGEBENEN BATTERIEN (SIEHE BATTERIE-SCHALTPLAN) CONNECT TO FRONIUS APPROVED BATTERIES (REFER TO BATTERY SCHEMATIC)

  • Seite 167: Automatische Notstromumschaltung 4-Polige Einfache Trennung - Z. B. Frankreich

    VERTO PLUS =A1+A8 PILOT2V L1 L2 L3 N EIGENSTÄNDIGE NETZUMSCHALTBOX ODER TEIL DES HAUSANSCHLUSSKASTENS INDEPENDENT SWITCHOVER BOX ANSCHLUSS FÜR VON FRONIUS OR PART OF THE MAIN PANEL FREIGEGEBENEN BATTERIEN (SIEHE BATTERIE-SCHALTPLAN) CONNECT TO FRONIUS APPROVED BATTERIES (REFER TO BATTERY SCHEMATIC) TYP B I >...

  • Seite 168: Automatische Notstromumschaltung 4-Polige Einfache Trennung - Z. B. Spanien

    VERTO PLUS =A1+A8 PILOT2V L1 L2 L3 N EIGENSTÄNDIGE NETZUMSCHALTBOX ODER TEIL DES HAUSANSCHLUSSKASTENS INDEPENDENT SWITCHOVER BOX ANSCHLUSS FÜR VON FRONIUS OR PART OF THE MAIN PANEL FREIGEGEBENEN BATTERIEN (SIEHE BATTERIE-SCHALTPLAN) CONNECT TO FRONIUS APPROVED BATTERIES (REFER TO BATTERY SCHEMATIC) Fronius Smart Meter I >...

  • Seite 169: Automatische Notstromumschaltung 4-Polige Doppelte Trennung Mit Ext. Na-Schutz - Z

    VERTO PLUS =A1+A8 PILOT2V L1 L2 L3 N EIGENSTÄNDIGE NETZUMSCHALTBOX ODER TEIL DES HAUSANSCHLUSSKASTENS INDEPENDENT SWITCHOVER BOX ANSCHLUSS FÜR VON FRONIUS OR PART OF THE MAIN PANEL FREIGEGEBENEN BATTERIEN (SIEHE BATTERIE-SCHALTPLAN) CONNECT TO FRONIUS APPROVED BATTERIES (REFER TO BATTERY SCHEMATIC)

  • Seite 170: Manuelle Notstromumschaltung 3-Polige Trennung Z. B. Österreich

    MPP 2 / PV2 MPP 3 / PV3 BATTERY VERTO PLUS =A1+A8 PILOT2V L1 L2 L3 N WIRED SHUT DOWN (WSD) ANSCHLUSS FÜR VON FRONIUS FREIGEGEBENEN BATTERIEN (SIEHE BATTERIE-SCHALTPLAN) CONNECT TO FRONIUS APPROVED BATTERIES (REFER TO BATTERY SCHEMATIC) Fronius Smart Meter IN6/IN7...

  • Seite 171: Manuelle Notstromumschaltung 4-Polige Trennung Z. B. Deutschland

    MPP 2 / PV2 MPP 3 / PV3 BATTERY VERTO PLUS =A1+A8 PILOT2V L1 L2 L3 N WIRED SHUT DOWN (WSD) ANSCHLUSS FÜR VON FRONIUS FREIGEGEBENEN BATTERIEN (SIEHE BATTERIE-SCHALTPLAN) CONNECT TO FRONIUS APPROVED BATTERIES (REFER TO BATTERY SCHEMATIC) Fronius Smart Meter IN6/IN7...
