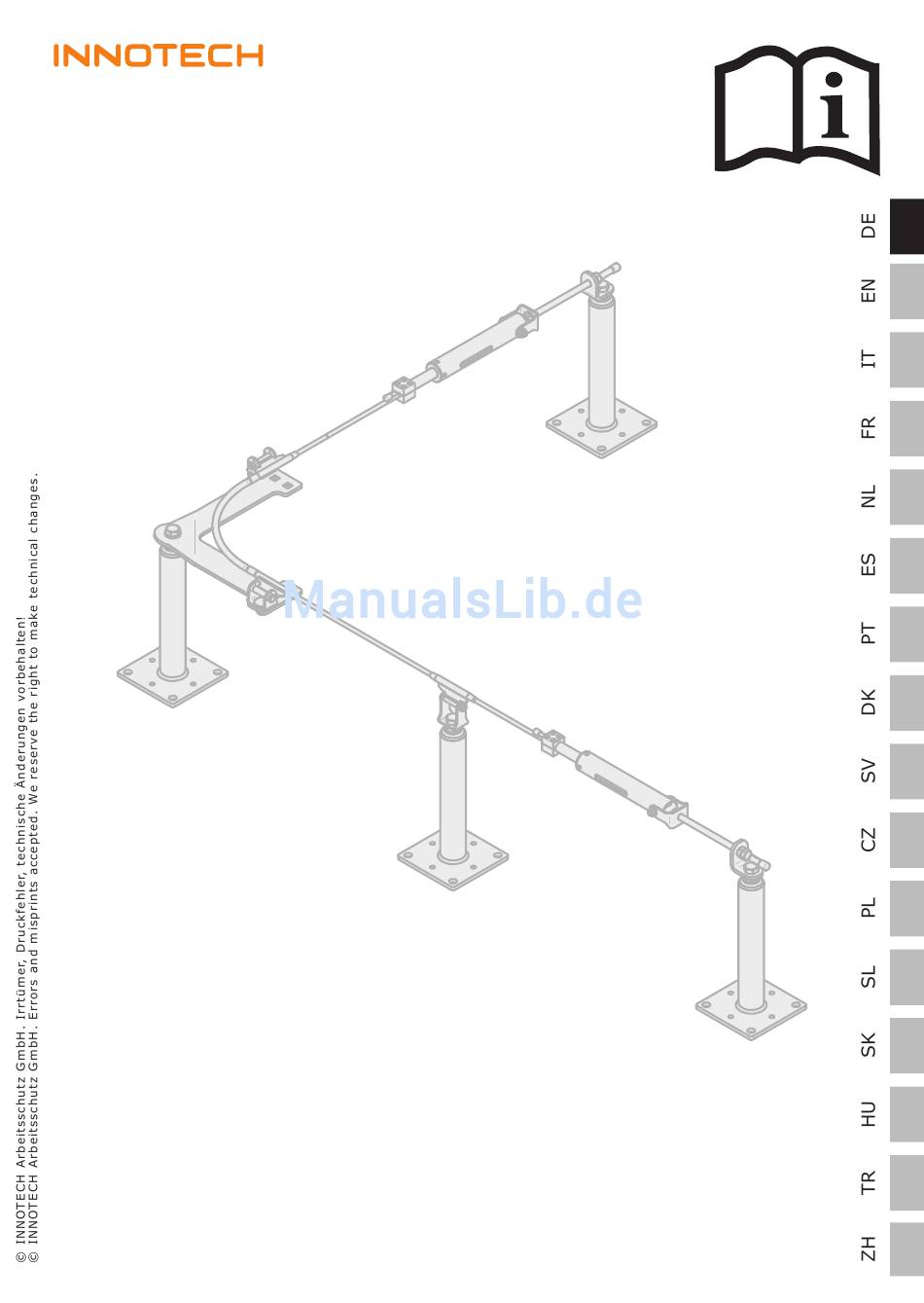

ALLinONE
HORIZONTAL-SEILSICHERUNGSSYSTEM
Gebrauchsanleitung
DE – ACHTUNG: Die Verwendung des INNOTECH-Produkts ist erst zulässig, nachdem die
Gebrauchsanleitung in der jeweiligen Landessprache vollständig gelesen und verstanden wurde.
EN – ATTENTION: Use of the INNOTECH product is only permitted after the instruction
manual has been read and fully understood in the respective language.
IT – ATTENZIONE: L'utilizzo del prodotto INNOTECH è permesso solo previa lettura e
comprensione dell'intero manuale di istruzioni nella lingua del relativo paese di utilizzo.
FR – ATTENTION : L'utilisation du produit INNOTECH n'est autorisée qu'après avoir
entièrement lu et compris la notice d'utilisation dans la langue du pays concerné.
NL – ATTENTIE: Dit INNOTECH-product mag pas gebruikt worden nadat u de gebrui-
kershandleiding in de taal van het betreffende land gelezen en begrepen hebt.
ES – ATENCIÓN: Se autorizará el uso de los productos INNOTECH una vez que se hayan
leído y entendido las instrucciones de uso en el idioma del país.
PT – ATENÇÃO: O uso do produto INNOTECH apenas é permitido depois de ter lido e
compreendido na totalidade as instruções de uso na respetiva língua nacional.
DK – GIV AGT: Du må først bruge et produkt fra INNOTECH, efter du har læst og
forstået brugsvejledningen i fuldt omfang i dit lands sprog.
SV – O B S : Denna INNOTECH-produkt får inte användas förrän bruksanvisningen på
respektive lands språk har lästs igenom och förståtts.
CZ – POZOR: Práce s výrobkem INNOTECH je povolena teprve po kompletním přečtení
a porozumění návodu k použití v jazyku daného státu.
PL – UWAGA: Produkty firmy INNOTECH mogą być używane dopiero po dokładnym
zapoznaniu się z całą instrukcją obsługi w ojczystym języku.
SL – POZOR: Uporaba izdelka INNOTECH je dovoljena šele po tem, ko ste navodila
prebrali v celoti v ustreznem jeziku svoje dežele in jih tudi razumeli.
SK – POZOR: Produkt INNOTECH môžete používať až po prečítaní a porozumení celého
návodu na použitie pre príslušnú krajinu.
HU – FIGYELEM: Az INNOTECH termékek használata csak azt követően engedélyezett,
hogy saját nyelvén elolvasta és megértette a teljes használati utasítást.
TR – DİKKAT: INNOTECH ürününün kullanımına ancak ilgili ülkenin dilinde sunulmuş
olan kullanım kılavuzunun tamamen okunmasından ve anlaşılmasından sonra izin verilir.
注意:只有在仔细阅读并完全理解了当地语言的使用说明后,才能使用 INNOTECH 公司的产品。
ZH –

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Innotech ALLinONE

  • Seite 1 PT – ATENÇÃO: O uso do produto INNOTECH apenas é permitido depois de ter lido e compreendido na totalidade as instruções de uso na respetiva língua nacional. DK – GIV AGT: Du må først bruge et produkt fra INNOTECH, efter du har læst og forstået brugsvejledningen i fuldt omfang i dit lands sprog.
  • Seite 2: Inhaltsverzeichnis

    INHALTSVERZEICHNIS SYMBOLBESCHREIBUNG SICHHEITSHINWEISE BESTANDTEILE/MATERIAL PRODUKTEIGNUNG/ZULASSUNG ÜBERPRÜFUNG GEWÄHRLEISTUNG ZEICHEN & MARKIERUNGEN MONTAGEHINWEIS [10] ABSTURZHÖHE [11] PLEGE/ENTSORGUNG [12] ABNAHMEPROTOKOLL [13] HINWEISE SICHERUNGSSYSTEM [14] PRÜFPROTOKOLL [15] ENTWICKLUNG & VERTRIEB ALLinONE / Version 170509 / www.innotech.at...
  • Seite 3: Symbolbeschreibung

    Körperverletzungen oder zum Tod führt. WARNUNG Für eine MÖGLICHERWEISE gefährliche Situation, die zu leichten Körperverletzungen und Sachschäden führen könnte. VORSICHT Schutzhandschuhe tragen! Schutzbrille tragen! Zusätzliche Information/Hinweis  ü richtig falsch Die Herstellerangaben/jeweiligen Gebrauchsanleitungen einhalten. ALLinONE / Version 170509 / www.innotech.at...
  • Seite 4: Sicherheitshinweise

    Das Sicherungssystem sollte so geplant, montiert und benutzt werden, dass bei fachgerechter Verwendung der persönlichen Schutzausrüstung kein Sturz über die Absturzkante möglich ist (siehe Planungsunterlagen unter www.innotech.at). Das Sicherungssystem unterliegt maximalen Grenzwerten. Diese sind dem Typen- schild des Sicherungssystems zu entnehmen und dürfen nicht überschritten werden.
  • Seite 5: Für Monteure: Zur Sicheren Montage

    Arbeitssicherheitsbestimmungen einzuhalten. Die Befestigung am Sicherungssystem geschieht durch Seilgleiter (AIO-GLEIT-10, -11, -12, -13 oder -20). Den Seilgleiter NUR in Verbindung mit Original-Karabiner, der Original-INNOTECH-ALLinONE Horizontalseilstrecke und einer persönlichen Schutzausrüstung entsprechend EN 361 (Auffanggurt) und EN 363 (Auffangsystem) verwenden. Wurde die Seilstrecke als Rückhaltesystem montiert, ist bei Verwendung der Seil- strecke mit einem Seilkürzer das Verbindungsmittel so einzustellen, dass ein Absturz...
  • Seite 6: Bestandteile/Material

    AIO-SEIL-30: Edelstahl AISI 316 (DIBt-Komponente) AIO-ENDS-10: Edelstahl AISI 304 (DIBt-Komponente) AIO-EB-10: Edelstahl AISI 304 Endschlossbefestigung (DIBt-Komponente) AIO-EB-11: Edelstahl AISI 304 Endschlossbefestigung Untergrund: Fassaden (DIBt-Komponente) AIO-EB-12: Edelstahl AISI 304 Endschlossbefestigung Untergrund: Fassaden AIO-EB-13: Edelstahl AISI 304 Winkelabspannelement (90°) ALLinONE / Version 170509 / www.innotech.at...
  • Seite 7 Eckdurchlaufelement 90°, überfahrbar Anwendung: Innen- und Außeneckausbildungen oder Überkopfsysteme (DIBt-Komponente) AIO-EDLE-11: Edelstahl AISI 304 Eckdurchlaufelement 45°, überfahrbar Anwendung: Inneneckausbildungen (DIBt-Komponente) AIO-EDLE-12: Edelstahl AISI 304 Eckdurchlaufelement 90°, überfahrbar Anwendung: Innen- und Außeneckausbildungen oder Überkopfsysteme Untergrund: Fassaden ALLinONE / Version 170509 / www.innotech.at...
  • Seite 8 Anwendung: Innen- und Außeneckausbildungen oder Überkopfsystemefsysteme AIO-EDLE-18: Edelstahl AISI 304 Haltebügel - einseitig abgesetzt Anwendung: Innen- und Außeneckausbildungen oder Überkopfsysteme AIO-EDLE-19: Edelstahl AISI 304 Haltebügel - max. Winkelauslegung 45° Anwendung: Innen- und Außeneckausbildungen oder Überkopfsysteme ALLinONE / Version 170509 / www.innotech.at...
  • Seite 9: Freigegebene Gleiter (Nicht Im Lieferumfang Enthalten!)

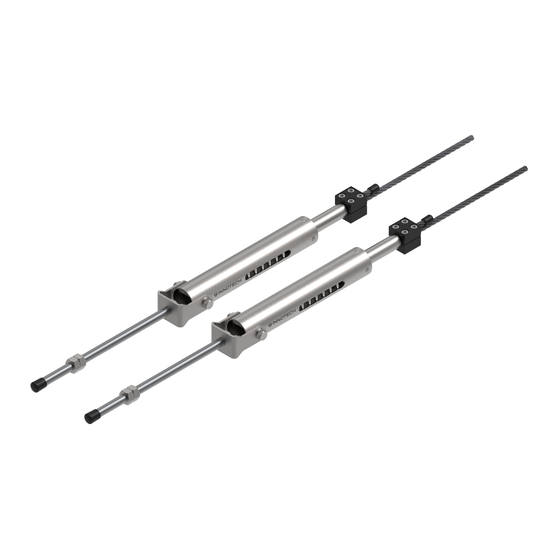

    BESTANDTEILE/MATERIAL FREIGEGEBENE GLEITER (NICHT IM LIEFERUMFANG ENTHALTEN!) INNOTECH-GLEITER (z.B. AIO-GLEIT-10, 11, 12, 13, 20) sind Teil des INNOTECH „ALLinONE‟ Horizontal-Seilsicherungssystems und zeichnen sich durch einen wider- standsfreien Durchlauf entlang des Edelstahlseils aus und dienen als beweglicher Anschlagpunkt für 1 Person.
  • Seite 10: Produkteignung/Zulassung

    Gebrauchsanleitung freigegeben wurden. Die Herstellerangaben der verwendeten persönlichen Schutzausrüstung einhalten. INNOTECH „ALLinONE‟ wurde nach EN 795:2012 TYP C und E geprüft und zertifiziert. Bei der Baumusterprüfung eingeschaltete notifizierte Stelle: DEKRA EXAM GmbH, Dinnendahlstraße 9, D-44809 Bochum Bei der Baumusterprüfung eingeschaltete notifizierte Stelle: TÜV Austria Services GmbH, Deutschstrasse 10, A - 1230 Wien / Österreich...
  • Seite 11: Überprüfung

    ÜBERPRÜFUNG VOR JEDEM GEBRAUCH ÜBERPRÜFEN INNOTECH „ALLinONE‟ vor jedem Gebrauch durch Sichtkontrolle auf offensichtliche Mängel überprüfen. LEBENSGEFAHR durch Beschädigungen am INNOTECH „ALLinONE‟. INNOTECH „ALLinONE‟ muss in einem einwandfreien Zustand sein. INNOTECH „ALLinONE‟ NICHT mehr verwenden, wenn GEFAHR • Beschädigungen oder Abnutzung an Bestandteilen ersichtlich sind, •...
  • Seite 12: Gewährleistung

    Bauteile die energieabsorbierend konzipiert wurden bzw. sich verformen. Für die Systemmontage und für Bauteile, die von fach-/sachkundigen Montagebetrieben in deren Verantwortung geplant und installiert wurden, übernimmt bei unsachgemäßer Montage INNOTECH weder Verantwortung noch Gewährleistung. ALLinONE / Version 170509 / www.innotech.at...
  • Seite 13: Zeichen & Markierungen

    ZEICHEN & MARKIERUNGEN INNOTECH „ALLINONE" ALS SYSTEM TYP C A) Name oder Logo des Herstellers/Vertreibers: INNOTECH B) Typenbezeichnung: ALLinONE C) Zeichen, dass die Gebrauchsanleitung zu beachten ist: D) Höchstzahl der anschlagbaren Personen: 4 (inklusive 1 Person für Ersthilfeleistung) E) Nummer der entsprechenden Norm:...
  • Seite 14: Innotech "Allinone" Als System Typ C Und E

    ZEICHEN & MARKIERUNGEN INNOTECH „ALLINONE" ALS SYSTEM TYP C UND E A) Name oder Logo des Herstellers/Vertreibers: INNOTECH B) Typenbezeichnung: ALLinONE C) Zeichen, dass die Gebrauchsanleitung zu beachten ist: D) Höchstzahl der anschlagbaren Personen: 2 (inklusive 1 Person für Ersthilfeleistung)
  • Seite 15: Montagehinweis

    Seilauslenkung = 2x Stützenlänge + 1,5m Seilauslenkung Fassadensysteme: L = max. 7,5 m max. Seilauslenkung = 1m Auflastgehalten: L = max. 10 m max. Seilauslenkung = Verschiebung des Vario (max. 1,5m) + 1m Seilauslenkung Die jeweiligen Gebrauchsanleitungen beachten. ALLinONE / Version 170509 / www.innotech.at...
  • Seite 16: Absturzhöhe

    Verbindung zum Anschlagsystem so kurz als möglich gehalten wird, um gar nicht in die Situation eines Absturzes zu kommen. Kennzeichnung Werden Teilstrecken als Rückhaltesystem festgelegt, erfolgt die Kennzeichnung mit Zusatz-Typenschildern, die direkt und dauerhaft am Anfang und am Ende der Teilstrecke montieren. ALLinONE / Version 170509 / www.innotech.at...
  • Seite 17: Berechnung Der Mindestfallhöhen

    Falldämpfer max. ca. 1,50 m Größe der Person 1,80 m lt. Tabelle 1 1,34 m Sicherheitsabstand 1,00 m Größe der Person 1,80 m Mindestfallhöhe max. 5,64 m Sicherheitsabstand 1,00 m Mindestfallhöhe max. 7,64 m ALLinONE / Version 170509 / www.innotech.at...
  • Seite 18: Plege/Entsorgung

    Das Edelstahlseil fett-, eis- bzw. schneefrei halten! Bei starker Verunreinigung das Edelstahlseil mit einem Lappen reinigen. 11.2 ENTSORGUNG Das Sicherungssystem NICHT in den Hausmüll werfen. Gemäß nationaler Bestimmungen die verbrauchten Teile sammeln und einer umweltgerechten Wiederverwertung zuführen. ALLinONE / Version 170509 / www.innotech.at...
  • Seite 19: Abnahmeprotokoll

    UNTERGRÜNDE, SERIENNUMMERN, ETC.) MÜSSEN EXTRA ANGEFÜHRT WERDEN! PRODUKT: Stück Baujahr/Seriennummer: (Typenbezeichnung Befestigungspunkt) MONTAGEUNTERGRUND: ______________________________________________________________ (z.B. Massivbeton Betongüte: C20/25; Holz-Sparrendimension; bei Blechdächern: Dachhersteller, Profil, Material, Blechstärke; etc.) Dübelart: Setztiefe: Bohrer Ø: Anzugs- Fotos: Datum: Standort: Befestigung/ drehmoment: [mm] [mm] (Speicherort) Klebertyp ALLinONE / Version 170509 / www.innotech.at...
  • Seite 20 Übergabe von: (zB. Seilgleiter, persönliche Schutzausrüstung (PSA), Höhensicherungssystem (HSG), Aufbewahrungsschrank, etc.) Stück Stück Stück Stück Ins vorhandene Blitzschutzsystem eingebunden? Nein Anmerkungen: _________________________________________________________ Name: Auftraggeber Monteur Befestigungspunkte Datum, Firmenstempel, Unterschrift Datum, Firmenstempel, Unterschrift Monteur Horizontal-Seilsicherungssystem Datum, Firmenstempel, Unterschrift ALLinONE / Version 170509 / www.innotech.at...
  • Seite 21: Hinweise Sicherungssystem

    Bei Beanspruchung durch Absturz oder bei bestehenden Zweifeln ist die Anschlageinrichtung sofort dem Gebrauch zu entziehen und dem Hersteller oder einer sachkundigen Werkstatt zur Prüfung und Reparatur zuzusenden. Dies trifft ebenfalls bei Beschädigungen der Anschlagmittel zu. ALLinONE / Version 170509 / www.innotech.at...
  • Seite 22: Prüfprotokoll

    überprüft (keine Autorisierung) DACHEINDICHTUNG:  keine Beschädigungen  keine Korrosion SICHTBARE TEILE DER BEFESTIGUNGSPUNKTE:  keine Verformung  keine Korrosion  Schraubverbindungen gesichert  Anzugsdrehmoment der Befestigungsschrauben  fester Sitz EDELSTAHLSEIL:  Sichtkontrolle  Seillitzen  ALLinONE / Version 170509 / www.innotech.at...
  • Seite 23 Abnahmeergebnis: Das Sicherungssystem entspricht der Gebrauchsanleitung des Herstellers und dem Stand der Technik. Die sicherheitstechnische Zuverlässigkeit wird bestätigt. Anmerkungen: _________________________________________________________ Name: ________________________ ________________________ Auftraggeber Überprüfung: Auftragnehmer (sachkundige, mit dem Sicherungssystem vertraute Person) ________________________ ________________________ Datum, Firmenstempel, Unterschrift Datum, Firmenstempel, Unterschrift ALLinONE / Version 170509 / www.innotech.at...
  • Seite 24: Entwicklung & Vertrieb

    ENTWICKLUNG & VERTRIEB INNOTECH Arbeitsschutz GmbH, Laizing 10, A-4656 Kirchham/Österreich www.innotech.at ALLinONE / Version 170509 / www.innotech.at...
