Accessoires voor de voorstandaard
Montage-instructies voor de voorstandaard
A. Monteer de wielen aan beide zijden van het frame en plaats vervolgens beide stukken
kaders.
B. Plaats M8-schroeven door de gaten van de klemstukken en het frame, en
Zorg ervoor dat de verbindingsdelen aan beide kanten met klemstukken zijn afgedekt
zijkanten. Voeg vervolgens ringen toe en gebruik gereedschap om vast te draaien met de borgmoeren.
C. Plaats de adapters op de bovenkant van beide frames met wielen en vergrendel ze vervolgens met de
R-pinnen.
Beschrijving
Hoofdframe
Frame voor wielen
Frontadapter met veer
M8 Schroef, ring en borgmoer set
Zwart wiel
M10 Schroef, ring en borgmoer set
R-pin
Klemstuk

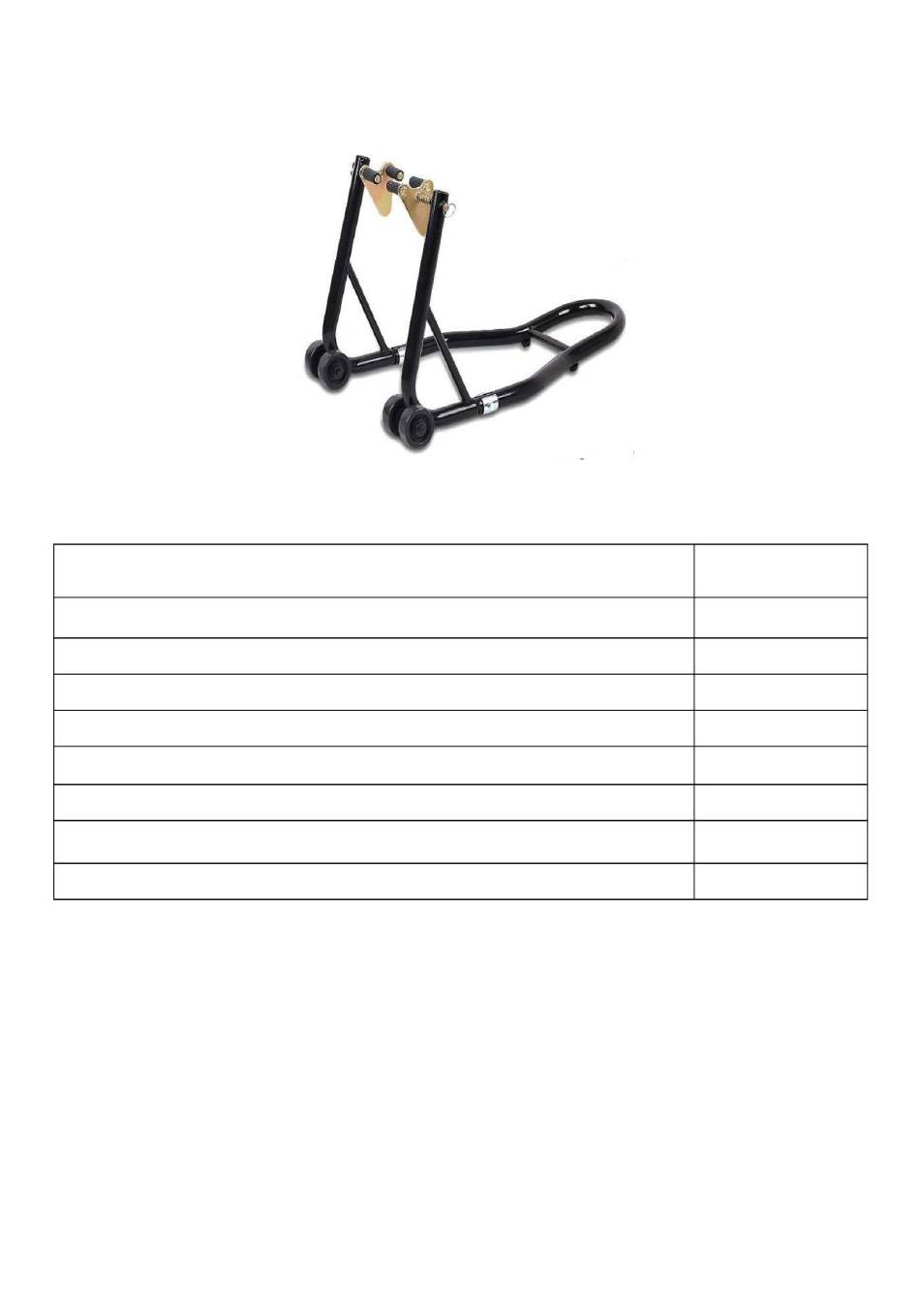

Figuur 1
- 4 -
Hoeveelheid
1
4
2
2
4
2
2
4
