Zubehör für Frontständer
Montageanleitung für den Frontständer
A. Montieren Sie die Räder auf beiden Seiten des Rahmens und stecken Sie dann beide Teile
Rahmen.
B. Führen Sie M8-Schrauben durch die Löcher der Klemmstücke und des Rahmens und
Stellen Sie sicher, dass die Anschlussteile an beiden Seiten mit Klemmstücken abgedeckt sind.
Seiten. Fügen Sie dann Unterlegscheiben hinzu und ziehen Sie sie mit Werkzeugen mit den Kontermuttern fest.
C. Setzen Sie die Adapter oben auf die beiden Rahmen mit Rädern und verriegeln Sie sie mit dem
R-Stifte.
Beschreibung
Hauptrahmen
Rahmen für Räder
Frontadapter mit Feder
M8 Schrauben-, Unterlegscheiben- und Kontermutternsatz
Schwarzes Rad
M10 Schrauben-, Unterlegscheiben- und Kontermutternsatz
R-Stift
Klemmstück

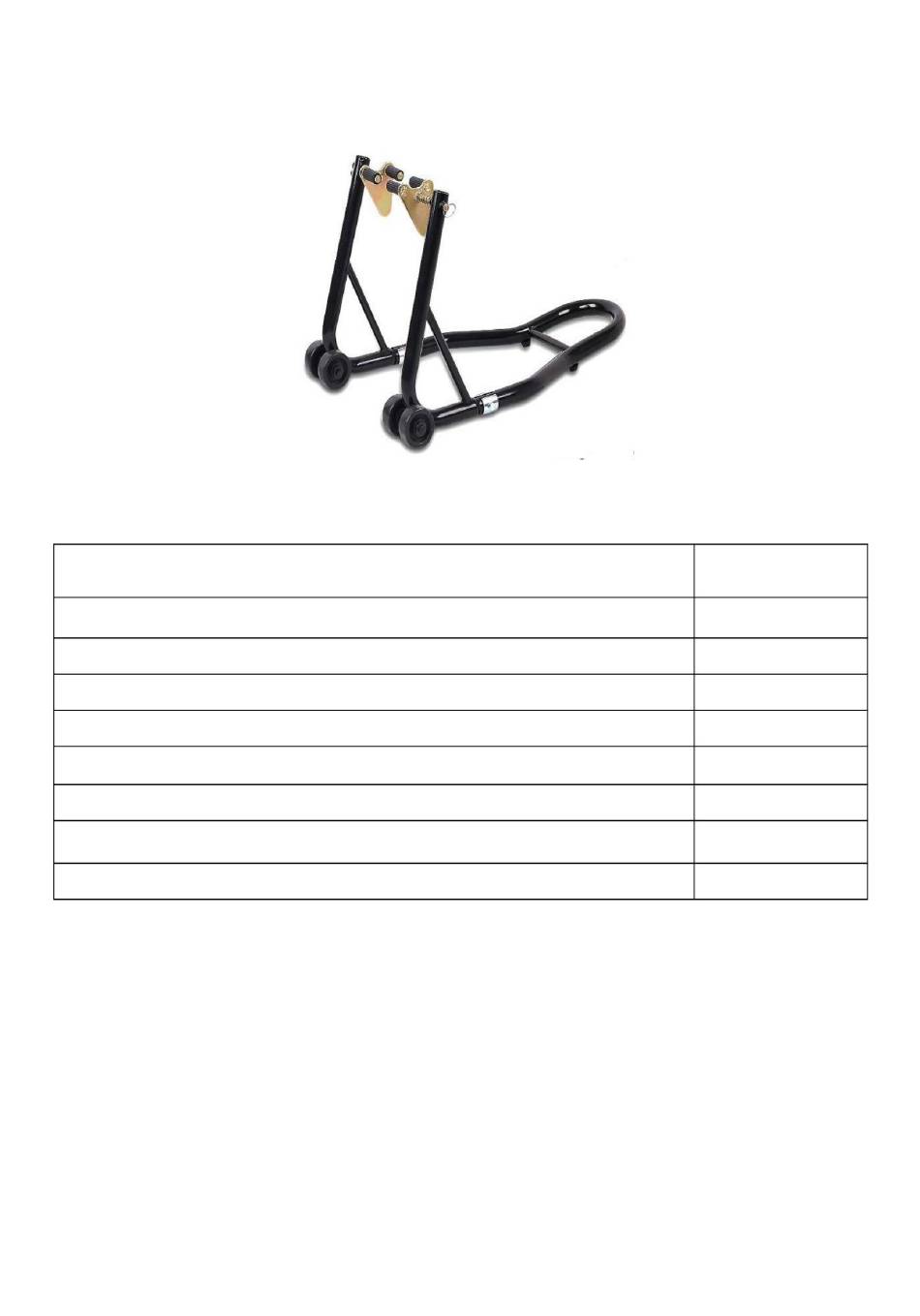

Abbildung 1
- 4 -
Menge
1
4
2
2
4
2
2
4
