Lenz MTH-Line Rheingold Betriebsanleitung Seite 4

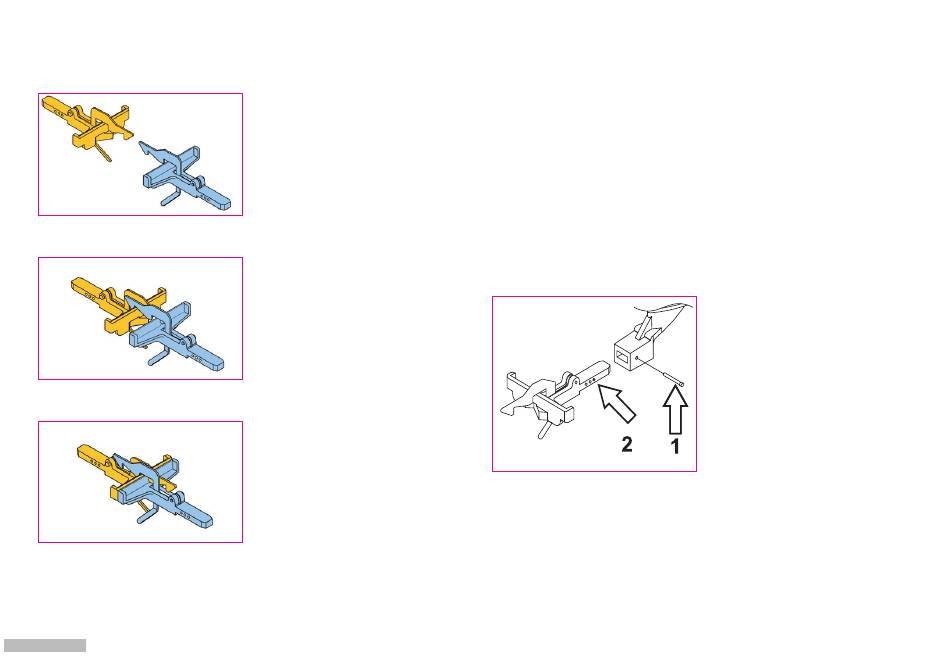

Die automatische Kupplung
geführten Kurzkupplung. Trennen können Sie die Kupplung leicht durch
Anheben der unteren Verlängerung mit einem flachen Gegenstand.
4
Die Modelle sind mit einer auto-
matischen Kupplung ausgerüstet.
Sie können mit dieser Kupplung
sogar in Gleisbögen einkuppeln
und Wagen so aus einem Gleisbo-
gen ‚herausholen'. Hierzu dient
der vordere Teil des Fallhakens.
Durch Zusammenschieben der
Fahrzeuge in der Geraden rastet
der hintere Teil des Fallhakens
ein, die Kupplung schließt eng
und wird somit zur kulissen-
Achtung! Wichtiger Hinweis zur Kurzkupplung
Die Kurzkupplungskinematik ist so eingestellt, dass
sie bei gezogenen Wagen ein Puffer-an-Puffer fahren auch
in unserem kleinsten Radius R1 (914mm) ermöglicht.
Um im Schiebebetrieb ein Überpuffern zu verhindern, müssen
Sie den Wagenabstand geringfügig vergrößern.
Dazu an jeweils einer
Kupplung den Kurz-
kupplungskopf so in die
Aufnahme setzen, dass
der Splint (1) in die
hintere Bohrung des
Kupplungskopfes (2) ein-
gesteckt wird.
