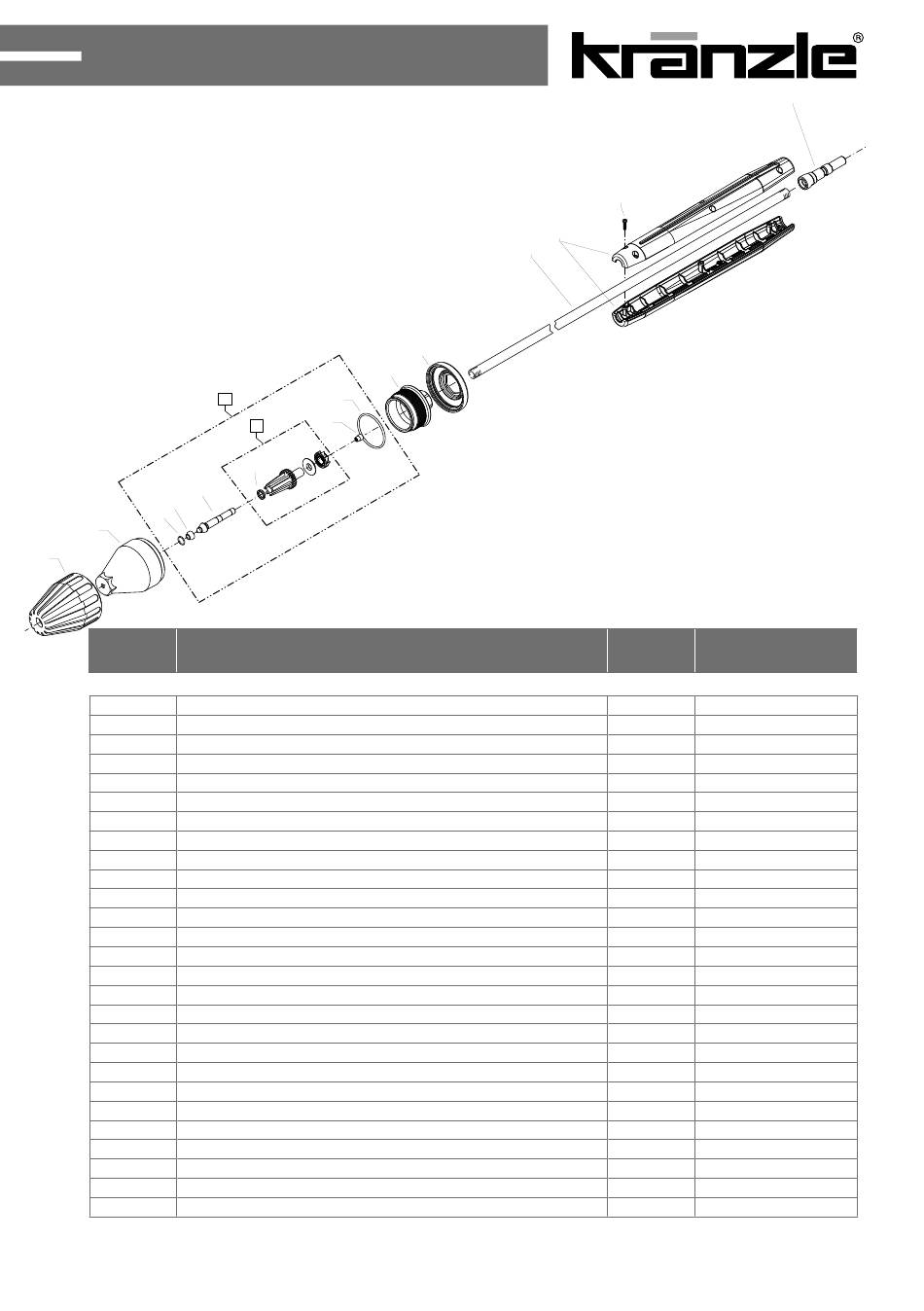

Ersatzteilliste Turbokiller
Spare parts list turbokiller lance
B16/220, B16/250, B20/200
15
14
13
12
11
Position Bezeichnung
No Description
8.1 Deckelschutz 045 (B16/250)
8.2 Deckelschutz 05 (B16/220)
8.3 Deckelschutz 07 (B20/200)
9 Deckel
10 O-Ring 41 x 1,78
11 Sprühkörperschutz
12 Sprühkörper
13 O-Ring 6,86 x 1,78
14 Düsensitz
15.1 Düse 045 (B16/250)
15.2 Düse 05 (B16/220)
15.3 Düse 07 (B20/200)
16 Gleitring
17 Rotor
18 Stabilisator
19 Stechnippel D12
20 Rohr 965 mm, bds. R1/4"
21 Griff schalen li, re
22 Schraube 3,5 x 14
Reparatur Satz Turbokiller 045 (B16/250)
Reparatur Satz Turbokiller 05 (B16/220)
Reparatur Satz Turbokiller 07 (B20/200)
Turbokiller 045 kpl. (B16/250)
Turbokiller 05 kpl. (B16/220)
Turbokiller 07 kpl. (B20/200)
9
10
40
18
17
16
21
20
8
19
22
Stck. Bestell-Nr.
Qty. Item no.
1 415405
1 41540-05
1 415406
1 41539
1 41538
1 41528
1 41529
1 41521
1 41522
1 415321
1 415326
1 415322
1 41533
1 41534
1 41524
1 13470
1 13519
1 12406
6 44525
410976
410966
410972
12430-045
12430-05
12430-07
