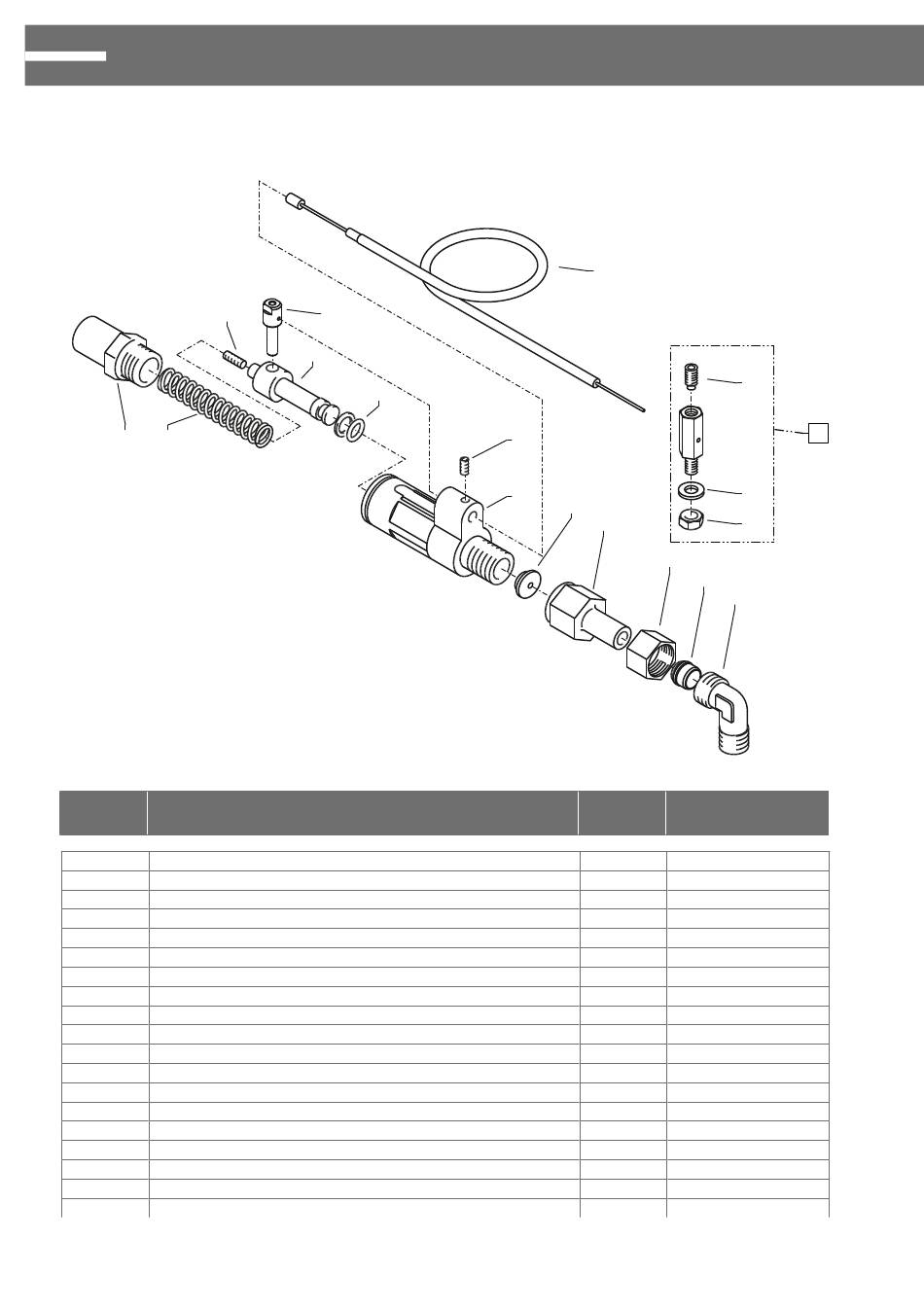

Ersatzteilliste Drehzahlregulierung
Spare parts list Speed regulation
B16/220, B16/250, B20/200
7
2
6
Position Bezeichnung
No Description
1 Grundteil
2 Druckhülse
4 Steuerkolben
5 Querbolzen
6 Druckfeder 2,0 x 9,5 x 70
7 Gewindestift M4 x 6 DIN 913-A2
8 Parbaks 7 mm
9 Bowdenzug
10 Unterlegscheibe 6,4 DIN 125
11 Sechskantmutter M6
12 Anschlussmuff e Drehzahlregulierung
13 Überwurfmutter
14 Klemmhülse
15 Winkelverschraubung 3/8"x 12l
16 Drosselscheibe
17 Gewindestift M 6 x 12 DIN915
18 Klemmbolzen
Drehzahlregulierung kpl.
26
46
5
4
8
9
7
1
16
12
13
Stck. Bestell-Nr.
Qty. Item no.
1 42.581
1 42.584
1 42.582
1 42.583
1 42.587
2 42.592
1 15.013
1 42.586
1 50.189
1 14.152 1
1 42.585
1 40.075
1 40.074
1 44.092
1 42.589
1 42.590
1 42.591 1
1 42.580
