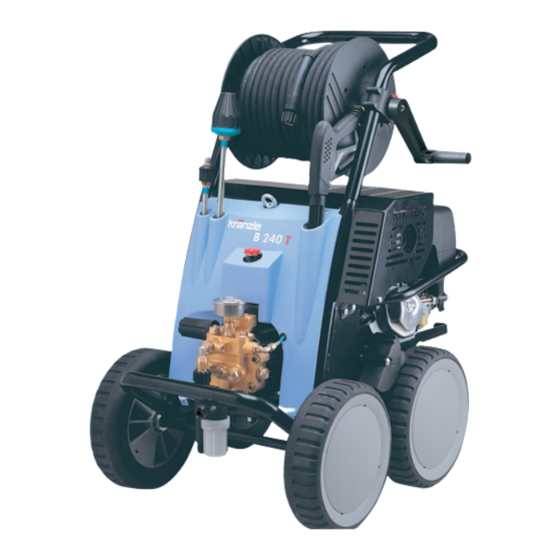

Inhaltszusammenfassung für Kranzle B 170 T

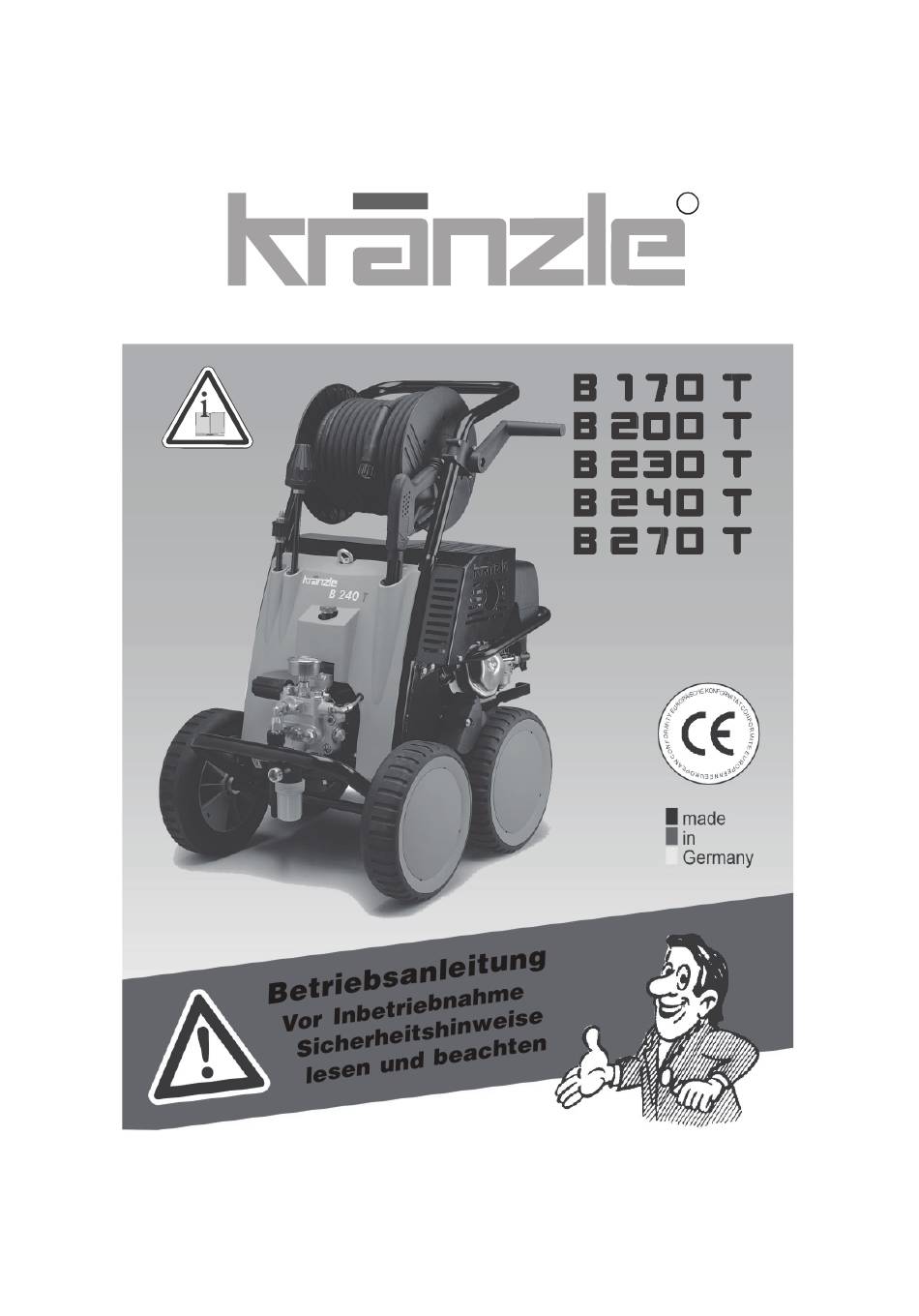

- Seite 1 Hochdruckreiniger Ersatzteile auf www.gluesing.net Ersatzteile auf www.gluesing.net Ersatzteile auf www.gluesing.net...
- Seite 2 - Fahrzeuge aller Art - Behältern - Gehwegplatten - Stallungen - Kanälen - Terrassen - Maschinen - Straßen usw. Technische B 170 T B 200 T B 240 T B 270 T B 230 T Daten Sondergerät Arbeitsdruck, stufenlos regelbar...
- Seite 3 Beschreibung Wasser Aufbau Die KRÄNZLE B170 T + B200 T + B230 T+ B240 T + B270 T - Hochdruckreiniger sind fahrbare Maschinen. Der Funktionsaufbau ist aus dem Schema zu ersehen. Funktion 1 Zulauf Wasseranschluß mit Filter 5 Druckregelventil-Sicherheitsventil 2 Ansaugschlauch mit Filterkorb 6 Hochdruckschlauch (Sonderzubehör) Best.
- Seite 4 Beschreibung Wasser - und Reinigungs - Pflegmittelsystem Das Wasser kann unter Druck der Hochdruckpumpe zugeführt oder direkt aus einem drucklosen Behälter angesaugt werden. Anschließend wird das Wasser von der Hochdruckpumpe unter Druck dem Sicherheitsstrahlrohr zugeführt. Durch die Düse am Sicherheitsstrahlrohr wird der Hochdruckstrahl gebildet. Über einen Hochdruckinjektor (Sonderzubehör) können Reinigungs- / Pflegemittel beigemischt werden.
- Seite 5 Beschreibung Für den Motor ist nur die Betriebsan- leitung von Honda zu beachten ! Motor-Sicherheit: (Siehe Anleitung Honda) Honda-Motoren arbeiten sicher und zuverlässig, wenn sie richtig bedient werden. Lesen Sie bitte die Anleitung vor Inbetriebnahme des Motors aufmerk- sam durch und versuchen Sie, den Inhalt vollständig zu verstehen. Eine Nichtbefolgung dieses Ratschlags kann zu Personenverletzungen und zu einer Beschädigung der Ausrüstung führen.
- Seite 6 Beschreibung Wasseranschluß: Bitte prüfen Sie, ob dem Hochdruckreiniger die auf Seite 2 (techn. Daten) angege- bene Wassermenge (Liter pro Minute) zur Verfügung steht. Prüfung: Wasserzuführungsschlauch 1 Minute in einen Eimer laufen lassen. Die Wassermenge muß mindestens der Angabe auf Seite 2 entsprechen !!! Wassermangel führt zum schnellen Verschleiß...
- Seite 7 Beschreibung Kurzbetriebsanleitung: 1. Hochdruckschlauch mit Spritzpistole und Gerät verschrauben. 2. Saugseitigen Wasseranschluß herstellen. 3. Gerät entlüften (Spritzpistole mehrmals öffnen und schließen). 4. Motor bei geöffneter Spritzpistole starten und mit dem Wasch- vorgang beginnen. 5. Nach Beendigung des Waschvorgangs Pumpe vollständig entleeren (ohne Saugschlauch und ohne Pistole den Motor ca.
-
Seite 8: Sicherheitshinweise
Sicherheitshinweise Für Rückstoß - Hinweis auf Seite 2! Sicherungssperre an der Pistole nach jedem Gebrauch umlegen, um unbeabsichtigtes Spritzen unmöglich zu machen! Unterbodenlanze unbedingt auflegen! Bei der Unterbodenlanze ist darauf zu achten, daß bei gebogenen Spritzlanzen, wie z. B. U-Lanze Nr. 41.075, ein Drehmoment im Rückstoß... - Seite 9 1. Spritzpistole mit Isohandgriff und Verschraubung 2. Sprühlanze mit Hochdruckdüse, Flachstrahl 3. Turbokiller 4. KRÄNZLE - Hochdruckreiniger B 170 T B 200 T B 240 T B 270 T B 230 T incl. Schlauchtrommel mit 20 m HD-Schlauch 5. Betriebsanleitung Pumpe Betriebsanleitung Motor 6.
- Seite 10 Inbetriebnahme 1. Ölstand kontrollieren ( Pumpe und Motor) 2. Hochdrucklanze oder Turbokiller mit der Handpistole verbinden. 3. Hochdruckschlauch schlingenfrei abrollen und mit der Handpistole und Pumpe verbinden. max. 20 m HD-Schlauch verwenden. Verbindung Hochdruck- schlauch vom Gerät zur Lanze Ersatzteile auf www.gluesing.net...
-
Seite 11: Außerbetriebnahme
Inbetriebnahme 4. Die Maschine kann wahlweise an die Druck- wasserleitung mit kaltem oder bis 70°C hei- ßem Wasser angeschlossen werden (Siehe Seite 2). Beim Außenansaugen auf sauberes Wasser achten. Der Schlauch- querschnitt muß mindestens 1/2" = 12,7 mm sein (freier Durchgang). Das Sieb muß... - Seite 12 Das ist verboten ! Kinder dürfen nicht mit Hochdruck- reinigern arbeiten! Das Gerät nicht mit Hochdruck oder Wasserstrahl absprühen! Ersatzteile auf www.gluesing.net...
- Seite 13 Das ist verboten ! Den Wasserstrahl nie auf Menschen oder Tiere richten! HD-Schlauch nicht mit Schlingen oder Knick ziehen! Schlauch nicht über scharfe Kanten ziehen! Ersatzteile auf www.gluesing.net...
- Seite 14 Weitere Kombinationsmöglichketen... Rotierende Waschbürste Best.-Nr. 41.050 1 Kanalreinigungs- schlauch 8 m - Best.-Nr. 41.051 15 m - Best.-Nr. 41.058 Unterbodenlanze Best.-Nr. 41.075 Sandstrahler Best.-Nr. 41.068 1 Flache Bürste Best.-Nr. 41.073 Umwelt-, Abfall- und Gewässervorschriften bei Benutzung der Zubehörteile beachten! Ersatzteile auf www.gluesing.net...
- Seite 15 mit anderem KRÄNZLE - Zubehör Autowäsche, Glas, Wohnwagen, Boote usw. Rotierende Waschbürste mit 40 cm Verlän- gerung und ST 30 Nippel M 22 x 1,5 Reinigung von Rohren, Kanälen, Abflüssen. Rohrreinigungsschlauch mit KN-Düse und ST 30 Nippel M 22 x 1,5 Unterbodenreinigung von Autos, Lastzügen und Geräten.
-
Seite 16: Düse Verstopft
Kleine Reparaturen Düse verstopft ! Es kommt kein Wasser, aber Manometer zeigt vollen Druck ! Gewöhnlich kommt Wenn die Spühlen Sie zuerst den jetzt ein kräftiger Lanze Schlauch von Wasser- nur tropft, Rückständen strahl ! frei ! Bei der Flachstrahl-Lanze nehmen Sie sie ab und braucht nur die vordere reinigen Sie die... - Seite 17 - selbst gemacht Ventile verschmutzt oder verklebt ! Manometer zeigt keinen vollen Druck Der Hochdruckschlauch vibriert. Wasser tritt stoßweise aus. Ventile können verkleben, wenn das Gerät lange nicht gebraucht wurde. zeigt das Ist ein Ventil verstopft, Oder der M anometer Hochdruck- wenig oder schlauch...
-
Seite 18: Kleine Reparaturen - Selbst Gemacht
Kleine Reparaturen - selbst gemacht Leckage von Schlauch oder Pistole beheben Nach dem Schließen der Pistole zeigt das Manometer vollen Druck an ! Der Druckregler schaltet ständig ein und aus ! Wenn das nehmen Sie zunächst Manometer vollen Schlauch Druck ab ! anzeigt, Pistole rücken zum... -
Seite 19: Allgemeine Vorschriften
Allgemeine Vorschriften Prüfungen Die Maschine ist nach den "Richtlinien für Flüssigkeitsstrahler" bei Bedarf, jedoch mindestens alle 12 Monate durch einen Sachkundigen darauf zu prüfen, ob ein siche- rer Betrieb weiterhin gewährleistet ist. Die Ergebnisse der Prüfung sind schriftlich festzuhalten. Formlose Aufzeichnungen genügen. Unfallverhütung Die Maschine ist so ausgerüstet, daß... - Seite 21 Ersatzteilliste Kränzle B170 T / B200 T Komplettaggregat Pos. Bezeichnung Stck Best.Nr. Pos. Bezeichnung Stck Best.Nr. Motor Honda GX 160 LX2 für B170 T 24 027 Distanzhülse 40 237 Motor Honda GX 200 LX2 für B200 T 24 027 2 Elastic - Stop Mutter M 6 14 152 1 Wagen...
- Seite 22 Antrieb Ersatzteile auf www.gluesing.net...
- Seite 23 Ersatzteilliste Kränzle B170 T / B200 T Antrieb Pos. Bezeichnung Stck Best.Nr. Getriebegehäuse 41.481 1 Gehäuseplatte 18 mm 41.020 2 Axial-Rillenkugellager 3-teilig 43.486 Öldichtung 18 x 28 x 7 41.031 Plunger 18 mm 41.032 1 Plungerfeder 41.033 Federdruckscheibe 18 mm 41.034 Sprengring 18 mm 41.035...
- Seite 24 Ventilgehäuse Ersatzteile auf www.gluesing.net...
- Seite 25 Ersatzteilliste Kränzle B170 T / B200 T Ventilgehäuse APG für 18 mm PLunger-Durchmesser Pos. Bezeichnung Stck Best.Nr. Ventilgehäuse 43.435 Leckagering 18 mm 41.066 Ventilstopfen 41.714 Zwischenring 18 mm 41.015 2 Dichtstopfen M 10 x 1 43.043 O-Ring 15 x 1,5 42.104 O-Ring 6 x 3 14.121...
- Seite 26 Komplettaggregat Ersatzteile auf www.gluesing.net...
- Seite 27 Ersatzteilliste Kränzle B230 T - B240 T - B270 T Komplettaggregat Pos. Bezeichnung Stck Best.Nr. Pos. Bezeichnung Stck Best.Nr. Motor Honda GX 340 LX2 für B240 T 24 026 Sechskantschraube M6 x 16 50 173 Motor Honda GX 390 LX2 für B230/270 T 1 24 026 1 Scheibe 6,4 50 189...
- Seite 28 Antrieb Ersatzteile auf www.gluesing.net...
- Seite 29 Ersatzteilliste KRÄNZLE B230 T - B240 T - B270 T Antrieb AQ-Pumpe Pos. Bezeichnung Stck Best.Nr. Ölgehäuse 40.501 Cu-Dichtring 40.052 Ölablassschraube 40.051 Innensechskantschraube M 8 x 25 40.053 Sicherungsscheibe 40.054 Flachdichtung 40.511 Öldichtung 20 x 30 x 7 40.044 1 Wellenscheibe 40.043 Axial-Rollenkäfig...
- Seite 30 Ventilgehäuse Ersatzteile auf www.gluesing.net...
- Seite 31 Ersatzteilliste Kränzle B230T - B240T - B270T Ventilgehäuse für AQ-Pumpe integriert Pos. Bezeichnung Stck Best.Nr. Pos. Bezeichnung Stck Best.Nr. Ventilgehäuse AQ mit integr. UL 40.521 2 Dichtring 17 x 22 x 1,5 (Kupfer) 40.019 ohne integr. Druckschalter Stopfen 3/8" mit 1/8" IG 40.242 O-Ring 18 x 2 40.016...
- Seite 32 Unloaderventil Ersatzteile auf www.gluesing.net...
- Seite 33 Ersatzteilliste Kränzle B230T - B240T - B270T Unloaderventil AQ-Pumpe O-Ring 16 x 2 13.150 O-Ring 13,94 x 2,62 42.167 O-Ring 11 x 1,44 12.256 Edelstahlsitz 14.118 Sicherungsring 13.147 Edelstahlkugel 13.148 Edelstahlfeder 14.119 Verschlussschraube 14.113 Steuerkolben 14.134 Parbaks 16 mm 13.159 Parbaks 8 mm 14.123 Spanstift...
- Seite 34 Schlauchtrommel Ersatzteile auf www.gluesing.net...
- Seite 35 Ersatzteilliste B 170 - 270 T Schlauchtrommel Pos. Bezeichnung Stck Best.Nr. Pos. Bezeichnung Stck Best.Nr. Seitenschale Schlauchführung 40.302 Sicherungsscheibe 6 DIN6799 40.315 Seitenschale Wasserführung 40.301 Schraube M 5 x 10 43.021 Trommel Unterteil 40.304 Drehgelenk 40.167 Trommel Oberteil 40.303 Anschlussteil 40.308 1 Innensechskantschraube M 4 x 30 40.236...
-
Seite 36: Drehzahlregulierung
Drehzahlregulierung Ersatzteilliste Kränzle B230 T / B240 T / B270 T Drehzahlregulierung Pos. Bezeichnung Stck Best.Nr. Grundteil 42.581 Druckhülse 42.584 Steuerkolben 42.582 Querbolzen 42.583 Druckfeder 2,0 x 9,5 x 70 42.587 Gewindestift M4 x 6 DIN 913 43.469 Parbaks 7 mm 15.013 Bowdenzug 40.244... -
Seite 37: Wassereingangsfilter
Wassereingangsfilter Ersatzteilliste Kränzle B230 T / B240 T / B270 T Wassereingangsfilter Pos. Bezeichnung Stck Best.Nr. Filtergrundkörper 13.301 Filterbecher 13.302 Siebkörper 13.304 Gummidichtung 13.303 Gummidichtung 3/4" 41.047 1 Eingangsteil beids. 3/4" AG 13.305 Anschlußteil 13.306 O-Ring 14 x 2 43.445 Tülle 13.307 O-Ring 13 x 2,6... - Seite 38 Starlet II Ersatzteilliste Kränzle Starlet II Pos. Bezeichnung Stck Best.Nr. Ventilkörper mit Handgriff 12.294 Schutzhülse 12.295 Abdeckschutz 12.296 Betätigungshebel 12.298 Sicherungshebel 12.149 Abschlußschraube M 16 x 1 12.247 Stopfen 12.287 Gewindeführungshülse R 1/4" AG 12.250 Aufsteuerbolzen 12.284 Stift 12.148 Lagernadel 12.253 Edelstahlfeder 12.246...
- Seite 39 Midi Ersatzteilliste Midi - Pistole Pos. Bezeichnung Stck Best.Nr. Rohranschlußteil R1/4" 12.125 incl. Pos. 3, 4, 21 Scheibe 5,3 DIN9021 50.152 Abzug-Hebel kpl. 12.144 1 Rohr kunststoffumspritzt 15.004 2 bds. R 1/4" AG Überwurfmutter ST 30 M22 x 1,5 IG 13.276 1 Außen-Sechskant-Nippel R 1/4"...
- Seite 40 41 529 O-Ring 6,88 x 1,68 41 521 Düsensitz 41 522 Düse 055 für B 170 T / 240 T / 270 T 41 532 Düse 045 für B 200 T 41 532 1 Düse 07 für B 230 T...
-
Seite 41: Garantie
Regeldüse + Garantie Pos. Bezeichnung Stck Best.Nr. Nippel ST30 M22x1,5 AG / M 12 x 1 13.363 Rohr 400 mm, bds. M 12 x 1 15.002 Regeldüse mit Regulierring 13.201 2 Flachstrahldüse 25045 bei B200 D 25 045 Flachstrahldüse 2505 bei B170/240 T/270 TD 25 05 Flachstrahldüse 2507 bei B230 T D 25 07 bitte Düsengröße mit angeben... - Seite 42 Prüfbericht für KRÄNZLE - Hochdruckreiniger Regelmäßige Prüfung alle 12 Monate bei gewerblicher Nutzung! Geräte-Nr.: Geräte Typ: Es ist zu überprüfen: 1. Sicherheitseinrichtungen 2. Allgemeinzustand a) Manometer a) Hochdruckschlauch b) Sicherheitsventil (Druckregelung) b) Spritzpistole c) Betriebsdruck c) Motor d) Abschaltdruck d) Ölstand (max.
-
Seite 43: Eg-Konformitätserklärung
Hochdruckreiniger High-pressure-cleaners Nettoyeurs À Haute Pression I. Kränzle GmbH Elpke 97 . 33605 Bielefeld EG-Konformitätserklärung Kränzle B 170, 200, 230, 270, 240 Hiermit erklären wir, daß die Bauart der Hochdruckreiniger: Manfred Bauer, Fa. Josef Kränzle techn. Unterlagen liegen bei: Rudolf-Diesel-Str. 20, 89257 Illertissen folgende Richtlinien und Maschinenrichtlinie 89/392/EWG deren Änderungen für... - Seite 44 Nachdruck nur mit Genehmigung der Firma Stand 06. 09. 2007 Ersatzteile auf www.gluesing.net...
