ate fill-factor, voltage, and current ratings. Un-

supported devices include smart PV modules,

fuel cells, wind or water turbines, DC generators,

and non-Envertech batteries, etc. These devices

do not behave like standard PV modules, so op-

eration and compliance are not guaranteed.

These devices may also damage the Envertech

Microinverter by exceeding its electrical rating,

making the system potentially unsafe.

*WARNING: Risk of skin burn. The chassis of the

Envertech Microinverter is the heat sink. Under

normal operating conditions, the temperature

could be 20°C above ambient, but under extreme

conditions, the microinverter can reach a tem-

perature of 90°C. To reduce the risk of burns, use

caution when working with microinverters.

*Note: Please do not violate the following con-

tent, otherwise the warranty will be invalid.

1. Ensure that the microinverter is properly

grounded during installation.

2. It is prohibited to connect more than one pho-

tovoltaic panel to a DC connector.

3. It is prohibited to use batteries and energy

storage products that have not been officially

paired by Envertech.

Envertech

EVT1600SE/EVT1800SE/EVT2000SE

Schnellinstallationsanleitung

Bitte lesen und befolgen Sie die folgenden

Sicherheits- und Installationsanweisungen. Sie

können die Anleitungen oder andere technische

Dokumente

auf

unserer

www.envertec.com.

1. Zubehör

AC-Verlängerungskabel*

T-Stecker*

Verbindungskabel*

M8 x 25 mm-Schrauben* (vom Installateur

vorbereitet)

Mikro-Wechselrichter Trennschalter*

BC01-BC05 Wandler*

Verbindungskabel Trennschalter*

AC-Anschluss

WiFi-Antenne

Männliche Endkappe* (optional)

* Das Zubehör ist nicht in der Packung enthal-

ten und kann separat erworben werden.

Hinweis: Verwenden Sie für 1 Mikro-

Wechselrichter den AC-

Verlängerungskabelstecker.

A B C

En v e rte ch ( Sh an g ha i ) C o r po r a ti o n L T D.

ww w. en ve rte c. co m

M PP T Vol ta ge R a n ge ( Vdc ):

O p e r a ti n g R a ng e ( Vdc) :

2 2V~ 5 0V

1 6V ~ 60 V

N o rm a l Vol t a ge ( Va c ):

Cu r r e n t ( M a x . C o n ti n uo u s) ( A):

L / N /PE, 2 20 V/2 30V

VF R 2 0 19 ,CEI 0 -21 : 2 0 19,201 6/6 3 1 EU - (NC R fG),IEC /EN 6 29 2 0: 2 01

O VER25:202 0,NA/ EEA-NE7 - C H:2 0 2 2 , C 1 0 / 1 1 :20 1 9 , U TE C1 5 -7 1 2 - 1 : 2 013

IEC/EN 6 210 9 - 1 / - 2 ,IEC / EN 6 100 0-3 -2/-3 , I EC/EN 6 1 0 0 0 - 6 - 1 /- 2 /- 3 / - 4

IEC/EN 5 501 4 - 1 / - 2 , E N 5 0 5 4 9 - 1 :2 01 9 , VDE-AR -N 4 1 0 5 : 2 0 18,T OR 2 019

M a x . I n pu t C o nt i n uo u s C u r r e n t ( A):

M a x . DC I n p ut ( Vdc) :

2 0Ax 4

Po w e r F a c tor R a ng e:

N o rm a l F r eq ue ncy (Hz ):

6 0V

5 0H z/ 60 Hz

+ /- 0.90

Addre ss:Building C , No. 8 Shi y uan Road,Songjiang Dis t r ic t , Sh an g ha i

Po w e r ( M ax . C o n ti n uo u s) (W ):

In gr ess Pr o te cti o n (IP) :

M a x . I n pu t Sho r t -C i r cu it C u r r e n t ( A):

2 5Ax 4

I P67

O v e rvo lta ge C a te go ry:

Pr o te c tive C l a s s :

T em p er atu r e(℃ ) :

O VC I I I ( AC M a i n ) ,O VC I I ( PV)

- 40℃ t o + 65 ℃

Cla ss I

Us e r I d en t ific at i o n N u m b e r

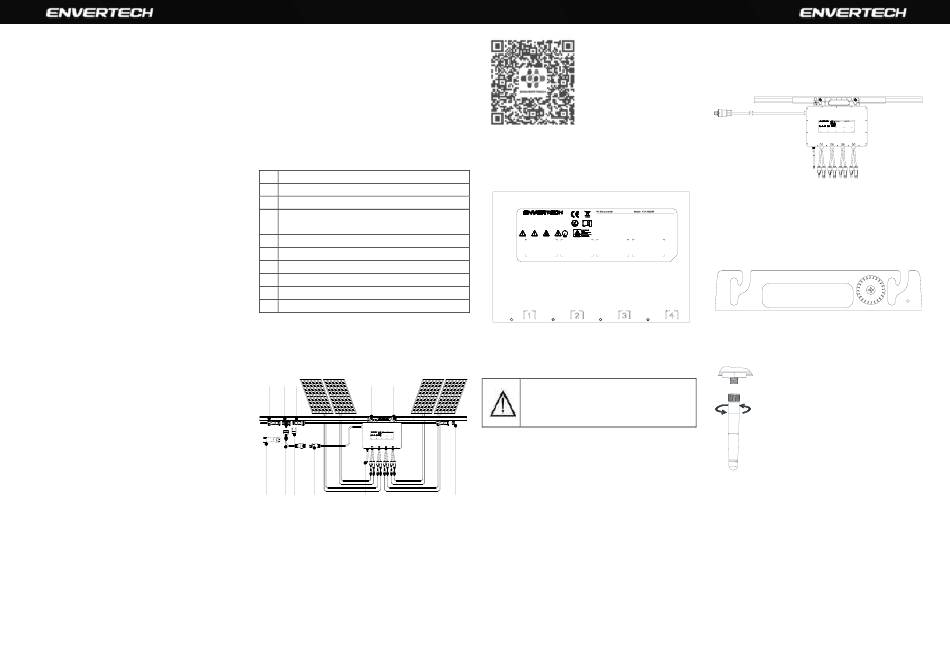

2. Erstellen Sie einen Installationsplan

a. Laden Sie die Installationskarte mit diesem

QR-Code herunter und drucken Sie die Karte

aus.

Website

Installationsplan

b. Kleben Sie das Etikett mit der Seriennummer

jedes Mikrowechselrichters auf den Installa-

tionsplan an den entsprechenden Stellen der

Anlage.

Operating Range (Vdc):

Envertech(Shanghai)Corporation LTD.

www.envertec.com

MPPT Voltage Range (Vdc):

IEC/EN 62109-1/-2,IEC/EN 61000-3-2/-3,IEC/EN 61000-6-1/-2/-3/-4

Max. DC Input (Vdc):

IEC/EN 55014-1/-2,EN 50549-1:2019,VDE-AR-N 4105:2018,TOR 2019

OVE R25:2020,NA/EEA-NE7-CH:2022,C10/11:2019,UTE C15-712-1:2013

Max. Input Continuous Current (A):

VFR 2019,CEI 0-21:2019,2016/631 EU - (NC RfG)

Max. Input Short-Circuit Current (A):

Address:Building C, No. 8 Shiyuan Road,Songjiang District,Shanghai

Ingress Protection (IP):

Power (Max. Continuous) (W):

User Identification Number

c. Bewahren Sie eine Kopie des Plans für spätere

Zwecke auf.

3. Installationsschritte

Die Installation kann nur durchgeführt werden, wenn

das System vom Netz getrennt ist und das PV-Modul

abgedeckt oder abgeschaltet wurde.

Schritt 1. Überprüfen Sie den Spannungsbereich

Überprüfen Sie, ob die Spannungen des Netzes

und der PV-Panels innerhalb des Spannungs-

bereichs des Mikrowechselrichters liegen.

Schritt 2. Mikrowechselrichter montieren

Markieren Sie die geschätzte Mitte von 4 PV-

Modulen auf dem Gestell für die Montage des

Mikrowechselrichters.

Montieren Sie alle Mikrowechselrichter unter

den Modulen, um Regen und Sonne zu vermei-

den. Stellen Sie sicher, dass Sie das LED-Licht

sehen könen.

Hinweis: Stellen Sie sicher, dass in jeder

Zweigstelle weniger als 2 Einheiten

EVT1800SE/EVT2000SE oder weniger als 3

Einheiten EVT1600SE (12 AWG) vorhanden sind.

Die maximale Anzahl pro 10 AWG-Zweig beträgt

3 für EVT1800SE/EVT2000SE oder 4 für

EVT1600SE.

Schritt 3. Erden Sie das System

Mikrowechselrichter und Module müssen mit

der Erde verbunden werden. Befestigen Sie die

16V~60V

Normal Voltage (Vac):

L/N/PE,220V/230V

22V~50V

Current (Max. Continuous) (A):

9.09A

60V

Normal Frequency (Hz):

50Hz/60Hz

Schrauben

20Ax4

Power Factor Range:

+/-0.90

25Ax4

Protective Class:

Class I

Overvoltage Category:

OVC III(AC Main),OVC II(PV)

IP67

Temperature( ℃ ):

-40 ℃ to +65 ℃

Mikrowechselrichters. Stellen Sie sicher, dass das

2000W

Gewinde der Erdungsschraube fest mit der Hal-

terung verbunden ist.

Schritt 4. Installieren Sie die Wi-Fi-Antenne

Drehen Sie die Antenne im Uhrzeigersinn, bis sie

fest mit dem mikrowechselrichter verbunden ist.

Schritt 5. Anschluss an das Stromnetz

a. Schließen Sie einen Mikro-Wechselrichter an

das System an.

1) Schließen Sie den AC-Stecker des Mikro-

Wechselrichters an den weiblichen Stecker

des AC-Verlängerungskabels an und stecken

Sie dann den Stecker in die Steckdose.
