9.2.5. DEMONTAGE

1. Kippen Sie den Werkzeugträgerarm (14, Bild 17) in die Nicht-
Arbeitsposition Schieben Sie ihn auf die Außenebene des Rades
und hängen Sie ihn in dieser Position wieder ein.
2. Drehen Sie das Rad und bewegen Sie gleichzeitig das
Hakenwerkzeug (18, Abbildung 18) nach vorne, indem Sie es
zwischen Rand und Wulst einführen, bis es am Werkzeug
verankert ist.
3. Bewegen Sie die Felge 4-5 cm vom Werkzeug weg und achten
Sie darauf, dass sie sich nicht von der Wulst löst.
4. Bewegen Sie das Hakenwerkzeug nach außen, bis sich der rote
Referenzpunkt an der Außenkante des Randes befindet.
5. Setzen Sie den Reifenhebel LA (siehe Abbildung 25) zwischen Felge und Wulst rechts neben
dem Werkzeug ein.
6. Drücken Sie den Hebel nach unten und drücken Sie den Rand
des Reifens ungefähr 5 mm nach oben und heben Sie ihn über
die Felge.
7. Drehen Sie das Rad gegen den Uhrzeigersinn und drücken Sie
den Hebel LA nach unten, bis die Wulst vollständig gelöst ist.
8. Bringen Sie den Werkzeugträgerarm in die Nicht-
Arbeitsposition. Senken Sie die Spindel ab, bis der Reifen auf
die Plattform gedrückt wird. Bewegen Sie die Spindel nach
links, um genügend Platz zum Entfernen des Schlauchs zu
schaffen.
9. Entfernen Sie den Schlauch und hebe das Rad wieder an.
Bringen Sie das mobile Steuergerät in die Arbeitsposition D.
10. Bewegen Sie den Werkzeugträgerarm zur Innenseite des Reifens, drehen Sie das
Hakenwerkzeug um 180° und bringen Sie den Arm in seine Arbeitsposition. (siehe Abb. 26)
Führen Sie das Hakenwerkzeug zwischen Rand und Wulst ein und bewegen Sie es, bis der
Wulst am Rand der Felge liegt (am besten machen Sie das mit drehendem Rad).
11. Bewegen Sie die Felge ca. 4-5 cm vom Werkzeug weg und achten Sie darauf, dass sich der
Haken nicht von der Felge löst.
Bringen Sie das mobile Steuergerät in die Arbeitsposition B.
12. Bewegen Sie das Hakenwerkzeug so, dass sich der rote Referenzpunkt etwa 3 cm innerhalb
des Randes befindet.
13. Setzen Sie den Hebel LA zwischen Felge und Wulst ein, und zwar rechts vom Werkzeug
(siehe Abbildung 26).
14. Drücken Sie den Hebel nach unten und senken Sie das Rad ab, so dass die Felgenkante etwa
5 mm vom Hakenwerkzeug entfernt ist. Drehen Sie das Rad gegen den Uhrzeigersinn und
drücken Sie den Hebel LA nach unten, bis sich der Reifen vollständig von der Felge löst.
GEFAHR
Wenn sich die Wülste von der Felge lösen, fällt das Rad herunter.
Berücksichtigen Sie immer so weit wie möglich beim Be- und Entladen
sowie bei der Handhabung der Maschine mögliche Gefahren und
achten Sie insbesondere darauf, dass sich keine Personen oder
Gegenstände in der Nähe der Hebevorrichtung befinden.

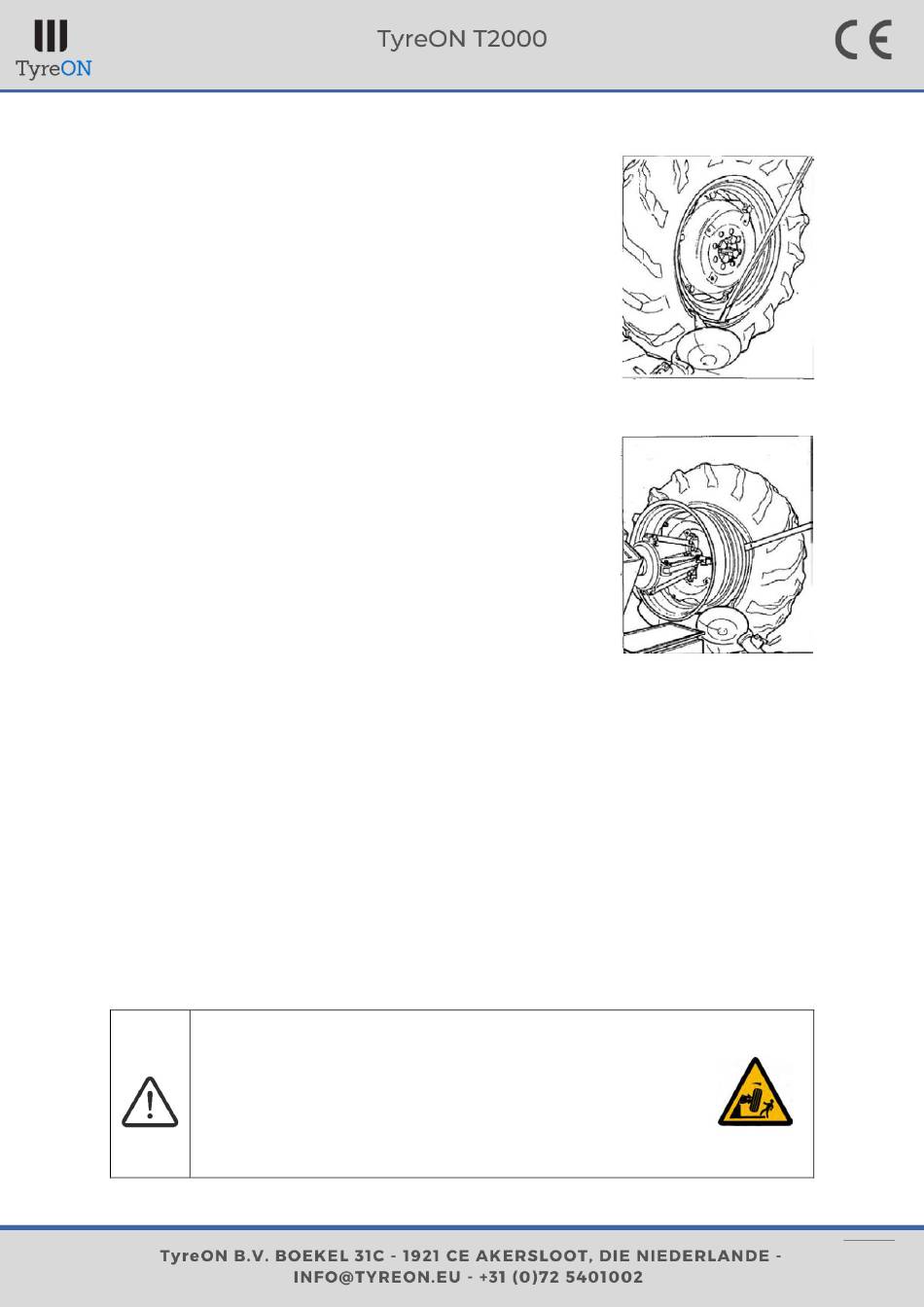

Abb. 25
Abb. 26
