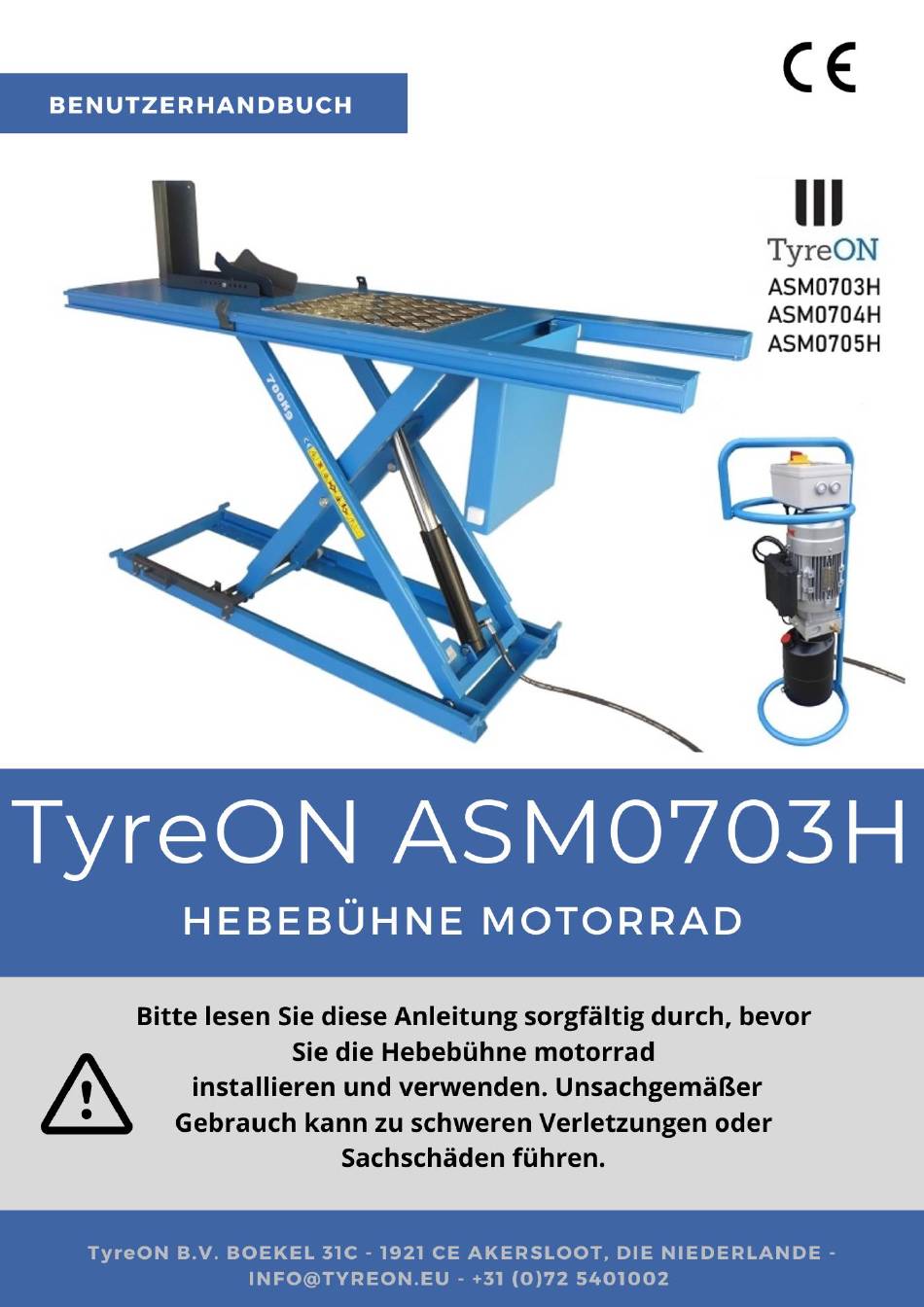

TyreON ASM0703H Benutzerhandbuch

Hebebühne motorrad
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Inhaltsverzeichnis
loading

Verwandte Anleitungen für TyreON ASM0703H

Inhaltszusammenfassung für TyreON ASM0703H

  • Seite 2: Gedruckte Buchstaben Und Symbole

    GEDRUCKTE BUCHSTABEN UND SYMBOLE Die folgenden Symbole und Druckzeichen werden in diesem Handbuch verwendet, um das Lesen zu erleichtern: KENNZEICHNET DIE OPERATIONEN, DIE SORGFÄLTIG AUSGEFÜHRT WERDEN MÜSSEN KENNZEICHNET EIN VERBOT WEIST AUF DIE MÖGLICHKEIT VON GEFAHREN FÜR DIE BEDIENER HIN GIBT DIE EINFahrtrichtung FÜR KRAFTFAHRZEUGE ZUR HEBEBÜHNE AN WICHTIGE INFORMATIONEN FETT...

  • Seite 3: Inhaltsverzeichnis

    INHALT 1.0. ALLGEMEINE INFORMATIONEN ....................4 1.1. BEDIENUNGSANLEITUNG AUFBEWAHRUNG ................. 4 1.2. VORGEHEN BEI EINEM DEFEKT ....................4 1.3. VORSICHTSMAßNAHMEN ZUR SICHERHEIT DES BEDIENERS ..........5 1.4. WARNHINWEISE ........................5 2.0. PRODUKTIDENTIFIKATION ......................6 2.1. GARANTIEBESCHEINIGUNG ....................6 2.2. TECHNISCHER SERVICE ......................6 3.0.
  • Seite 4 7.3. INSTALLATIONSFLÄCHE ......................20 7.4. PLATTFORMMONTAGE UND STEUERUNGS-POSITIONIERUNG ........... 20 7.5. ANSCHLUSS DES HYDRAULIKSYSTEMS (Siehe Abb. 16) ............21 7.6. INBETRIEBNAHME ........................ 22 7.7. MECHANISCHE ÜBERPRÜFUNGEN ..................22 7.7.1. MECHANISCHE ÜBERPRÜFUNGEN ................22 7.7.2. ÜBERPRÜFUNG DES HYDRAULIKSYSTEMS ..............22 7.8. EINRICHTUNG UND EINSTELLUNGEN ..................

  • Seite 5: Allgemeine Informationen

    1.0. ALLGEMEINE INFORMATIONEN Dieses Kapitel enthält Warnhinweise zur ordnungsgemäßen Bedienung des Lifts und zur Vermeidung von Verletzungen an Bedienern oder Objekten. Diese Anleitung wurde für geschulte Werkstatttechniker, die für den Lift verantwortlich sind (Bediener), und für Techniker für die regelmäßige Wartung (Wartungsbediener) erstellt. Die Bedienungsanleitungen gelten als integraler Bestandteil der Maschine und müssen während ihrer gesamten Lebensdauer damit verbleiben.

  • Seite 6: Vorsichtsmaßnahmen Zur Sicherheit Des Bedieners

    1.3. VORSICHTSMAßNAHMEN ZUR SICHERHEIT DES BEDIENERS Bediener dürfen nicht unter dem Einfluss von Beruhigungsmitteln, Drogen oder Alkohol stehen, wenn sie die Maschine bedienen. Vor Betrieb des Lifts müssen die Bediener mit der Position und Funktion aller Steuerungen sowie mit den Maschinenmerkmalen vertraut sein, die im Kapitel "Betrieb und Nutzung"...

  • Seite 7: Produktidentifikation

    2.0. PRODUKTIDENTIFIKATION Die Identifikationsdaten der Maschine sind auf dem Etikett am Rahmen angegeben und werden in der Konformitätserklärung angezeigt. LOGO ………. Typ: ………. Modell: ………. Seriennummer: ………. Herstellungsjahr: ………. Kapazität: ………. Spannung: ………. Leistung: Verwenden Sie die oben genannten Daten sowohl zur Bestellung von Ersatzteilen als auch zur Kontaktaufnahme mit dem Hersteller (Anfrage).

  • Seite 8: Verpackung, Transport Und Lagerung

    3.0. VERPACKUNG, TRANSPORT UND LAGERUNG Nur qualifiziertes autorisiertes Personal, das mit dem Lift und dieser Anleitung vertraut ist, darf Verpackungs-, Hebe-, Transport- und Auspackvorgänge durchführen. 3.1. VERPACKUNG Der Lift wird in 2 Paketen geliefert: 1. Die Basis des Lifts mit Plattform und hydraulischer Zylindersteuerungseinheit im Rahmen mit Motor und Pumpe.

  • Seite 9: Lagerung Und Stapelung Der Pakete

    3.3. LAGERUNG UND STAPELUNG DER PAKETE Die Pakete müssen an einem überdachten Ort gelagert werden, fern von direkter Sonneneinstrahlung und bei niedriger Luftfeuchtigkeit, bei einer Temperatur zwischen -10°C und +40°C. Das Stapeln wird nicht empfohlen: Die schmale Basis des Pakets sowie sein beträchtliches Gewicht und seine Größe machen das Stapeln schwierig und gefährlich.

  • Seite 10: Produktbeschreibung

    4.0. PRODUKTBESCHREIBUNG 4.1. HEBEBÜHNE Die Hebebühne wurde entwickelt, um Motorräder anzuheben und sie auf jeder Höhe zwischen der minimalen und maximalen Höhe stehen zu lassen. Das maximale Hubgewicht, einschließlich einer zusätzlichen Last auf dem Fahrzeug, entspricht den Angaben auf dem Typenschild. Alle mechanischen Rahmen, wie Plattformen, Verlängerungen, Grundrahmen und Arme, wurden aus Stahlplatten gefertigt, um den Rahmen steif und stark zu machen und gleichzeitig das Gewicht niedrig zu halten.

  • Seite 11: Abbeildung 2 - Hebebühne

    ABBEILDUNG 2 - HEBEBÜHNE...

  • Seite 12: Betrieb

    4.2. BETRIEB Vor Durchführung einer Operation sichern Sie das Motorrad auf der Plattform mit den Spanngurten. Das Anheben des Motorrads ohne ordnungsgemäß gesicherte Gurte oder ohne Gurte ist strengstens untersagt. Die Plattform wird durch die elektrisch-hydraulische Pumpe angehoben, die auf den Zylinder wirkt. Das hydraulische System ist durch ein Überdruckventil in der hydraulischen Pumpe geschützt, das verhindert, dass der Druck den maximalen festgelegten Sicherheitsgrenzwert überschreitet.

  • Seite 13: Technische Spezifikation

    5.0. TECHNISCHE SPEZIFIKATION 5.1. GRÖSSE UND HAUPTMERKMALE (SIEHE ABBILDUNG 3) Kapazität 700 kg Maximale Hubhöhe 1200 mm Mindesthöhe des Hublifts 160 mm Länge des Lifts 2220 mm Breite des Lifts 730 mm Breite der Plattformen 730 mm Hub- / Senkzeit 20/10 s Geräuschpegel 70 dB(A)/1m...
  • Seite 14 ABBILDUNG 3 – LAYOUT...
  • Seite 15 ABBILDUNG 4 – HYDRAULIKPLAN...

  • Seite 16: Sicherheit

    6.0. SICHERHEIT Lesen Sie dieses Kapitel sorgfältig und vollständig durch, da es wichtige Informationen für die Sicherheit des Bedieners und der für die Wartung verantwortlichen Person enthält. Der Lift wurde entwickelt und gebaut, um Motorräder in geschlossenen Räumen anzuheben und über dem Boden zu halten; jede andere Verwendung ist untersagt. Der Hersteller haftet nicht für mögliche Verletzungen von Personen oder Schäden an Motorrädern oder Objekten, die durch eine unsachgemäße oder unbefugte Verwendung des Lifts entstehen.

  • Seite 17: Allgemeine Warnhinweise

    6.1. ALLGEMEINE WARNHINWEISE Der Bediener und die für die Wartung verantwortliche Person müssen die Unfallverhütungsvorschriften und -gesetze des Landes, in dem der Lift installiert ist, einhalten. Sie müssen auch Folgendes durchführen: Niemals hydraulische, elektrische oder andere Sicherheitseinrichtungen entfernen oder deaktivieren. Die Sicherheitsanweisungen auf der Maschine und im Handbuch sorgfältig befolgen;...

  • Seite 18: Anstoßrisiko

    6.5. ANSTOßRISIKO Wenn der Lift für Arbeiten in relativ niedriger Höhe gestoppt wird, besteht die Gefahr, dass man gegen hervorstehende Teile stößt. Abb. 7 6.6. RISIKO DES HERUNTERFALLENS DES FAHRZEUGS VOM LIFT Das Risiko, dass das Motorrad vom Lift fällt, kann durch eine falsche Positionierung auf der Plattform entstehen, wenn die Abmessungen des Motorrads nicht mit dem Lift kompatibel sind oder durch übermäßige Bewegung des Motorrads.

  • Seite 19: Risiken Durch Komponentenbruch Während Des Betriebs

    6.10. RISIKEN DURCH KOMPONENTENBRUCH WÄHREND DES BETRIEBS Materialien und Verfahren, die für die vorgesehenen Parameter des Lifts geeignet sind, wurden vom Hersteller verwendet, um ein sicheres und zuverlässiges Produkt zu bauen. Verwenden Sie den Lift nur für den vorgesehenen Zweck und befolgen Sie den Wartungsplan, der im Abschnitt „Wartung“...

  • Seite 20: Installation

    7.0. INSTALLATION Nur qualifizierte Techniker, die vom Hersteller oder von autorisierten Händlern beauftragt wurden, dürfen die Installation durchführen. Schwerwiegende Verletzungen von Personen und Schäden am Lift können entstehen, wenn Installationen von ungeschultem Personal durchgeführt werden. Bevor Sie irgendwelche Arbeiten ausführen, denken Sie daran, das Sicherheitsstück Holz (1) zwischen die unteren Ausleger und den Grundrahmen einzusetzen.

  • Seite 21: Vorläufige Arbeiten

    VORLÄUFIGE ARBEITEN 7.1. ÜBERPRÜFUNG DER RAUMEIGNUNG Der Lift wurde für den Einsatz in überdachten und geschützten Bereichen entwickelt. Der Installationsort darf sich nicht in der Nähe von Waschanlagen, Lackierwerkbänken, Lösungsmittel- oder Lacklagern befinden. Die Installation in der Nähe von Bereichen, in denen eine gefährliche Explosionssituation auftreten kann, ist strengstens untersagt.

  • Seite 22: Anschluss Des Hydrauliksystems (Siehe Abb. 16)

    7.5. ANSCHLUSS DES HYDRAULIKSYSTEMS (Siehe Abb. 16) Schließen Sie den Hydraulikschlauch am Zylinder an und ziehen Sie ihn fest. Schließen Sie das Hydraulikrohr an die Anschlüsse an der Hydraulikeinheit an und ziehen Sie es fest. Füllen Sie den Tank der Hydraulikeinheit mit 5 Litern Hydrauliköl. Abbildung 13 - ANSCHLUSS DES HYDRAULIKSCHLAUCHS...

  • Seite 23: Inbetriebnahme

    7.6. INBETRIEBNAHME Stellen Sie sicher, dass der Arbeitsbereich frei von Personen und Gegenständen ist. Schalten Sie den Hauptstromschalter ein. Drücken Sie die Taste "HOCH" auf dem Bedienfeld, um das hydraulische Öl an den Zylinder zu liefern. Drücken Sie die Taste "HOCH", bis der Lift die maximale Höhe erreicht hat.

  • Seite 24: Drehbarkeit Der Beweglichen Plattform

    7.8.4. DREHBARKEIT DER BEWEGLICHEN PLATTFORM Um am Hinterrad des Motorrads zu arbeiten, muss die Auffahrrampe (1) in die bewegliche Plattform (2) eingeführt werden. Stellen Sie sicher, dass die Auffahrrampe perfekt in ihre Halterung gefaltet ist, um ein Herunterfallen zu verhindern. Ohne die Rampe (1) zu entfernen, nehmen Sie die bewegliche Plattform (2) heraus, bis sie nach unten gedreht und senkrecht zur Liftplattform ist, dann schieben Sie sie nach vorne Abbildung 15 - DREHBARKEIT DER BEWEGLICHEN PLATTFORM...

  • Seite 25: Betrieb Und Verwendung

    8.0. BETRIEB UND VERWENDUNG Betreiben Sie den Lift niemals mit Personen oder Ausrüstung darunter. Überschreiten Sie niemals die angegebene Tragfähigkeit. Stellen Sie immer sicher, dass die Sicherheitseinrichtungen eingeschaltet sind, bevor Sie Arbeiten am oder in der Nähe des Motorrads durchführen. Verlassen Sie den Lift niemals in angehobener Position, es sei denn, die Sicherheitseinrichtungen sind eingeschaltet.

  • Seite 26: Positionierung Des Motorrads

    DIE LIFTVORGÄNGE KÖNNEN IN DIE FOLGENDEN VIER SCHRITTE ZUSAMMENGEFASST WERDEN: 8.2. POSITIONIERUNG DES MOTORRADS Positionieren Sie das Motorrad wie folgt: Platzieren Sie das Motorrad auf dem Lift und lehnen Sie es am Ständer an. Platzieren Sie die Radklemme entlang der geschlitzten Löcher der Plattform und positionieren Sie sie so weit wie möglich am Vorderrad.

  • Seite 27: Anheben

    8.3. ANHEBEN Schalten Sie den Haupt-EIN/AUS-Schalter auf EIN. Drücken Sie die HOCH-Taste, bis der Lift die erforderliche Höhe erreicht hat. Beim Betätigen der Pumpe zum Anheben des Lifts stellen Sie sicher, dass der Lift nicht über die angegebene Höhe angehoben wird. Andernfalls kann der Lift beschädigt werden.

  • Seite 28: Wartung

    9.0. WARTUNG Nur geschultes Personal, das weiß, wie der Lift funktioniert, darf den Lift warten. Um den Lift ordnungsgemäß zu warten, müssen folgende Schritte durchgeführt werden: Verwenden Sie nur Originalersatzteile sowie für die erforderliche Arbeit geeignete Ausrüstung. Befolgen Sie die im Handbuch angegebenen Wartungs- und Prüfintervalle. Ermitteln Sie die Ursache möglicher Ausfälle wie zu lautes Geräusch, Überhitzung, Ölleckage usw.

  • Seite 29: Fehlersuche

    10.0. FEHLERSUCHE Eine Liste möglicher Probleme und Lösungen wird unten aufgeführt: PROBLEM MÖGLICHE URSACHE LÖSUNG Der Aufzug funktioniert Es liegt keine elektrische Versorgung vor. Überprüfen und bei Bedarf nicht. wiederherstellen. Der Aufzug hebt nicht. Der Ölstand im Pumpenbehälter ist nicht Hydrauliköl hinzufügen.

  • Seite 30: Teilekatalog

    11.0. TEILEKATALOG 11.1. HEBEBÜHNE...

  • Seite 31: Beschreibung

    ITEM TEIL NR. BESCHREIBUNG MENGE ANMERKUNG Y2M-221-001 Basis Y2M-261-002 Äußere Schere Y2M-261-001 Innere Schere Y2M-251 Tischbaugruppe Y2M-241-004 Zylinder oberer Schaft Y2M-241-002 Schaft Y2M-241-003 Zylinder unterer Schaft 0212004 Seeger D.25 - GB/T894.2 0204029 Selbstsichernde Mutter M20X1.5 - GB/T1337 0209052 Schraube 5X10 - GB/T77 Y2M-181-001 Nylonrad 0210039...
  • Seite 32 Y2M-291-005 Rechte Klammer 0202021 Schraube M5X20 - GB/T70.1 0204002 Selbstsichernde Mutter M5 - GB/T6184 Y2M-400-001 Nylonblock Y2M-251-001 Beweglicher Tisch Y2M-400-002 Nylon-Schieber 1 Y2M-400-003 Nylon-Schieber 2 0205004 Unterlegscheibe D.5 - GB/T97.1 Y2M-281-001 Rampe...

  • Seite 33: Steuereinheit

    11.2. STEUEREINHEIT ITEM TEIL NR. BESCHREIBUNG MENGE ANMERKUNG BZ-Y1-5T Hydraulikaggregat 1062082201 Abdeckung 0205013 Unterlegscheibe D.12 - GB/T97.1 0511103 Rad 4X2 0213038 Elastischer Stift 2.5X26 - GB/T91 0208007 Federring D.10 - GB/T93 0205011 Unterlegscheibe D.10 - GB/T97.1 0201063 Schraube M10X25 - GB/T5781 0206008 Schraube M6X30 - GB/T818 1062082100...

  • Seite 34: Hydraulische Stromversorgungseinheit

    11.3. HYDRAULISCHE STROMVERSORGUNGSEINHEIT...
  • Seite 35 ITEM TEIL NR. BESCHREIBUNG MENGE ANMERKUNG 0301020 Zahnradpumpe 1,3cc BZ-G18X160 Ölsaugrohr 0307010 Drucküberlastventil BZ-G10X210 Ölrücklaufrohr BZ-ZB-U1 Verteiler 0208006 Federring D.8 - GB/T93 0202051 Schraube M8X80 - GB/T70.1 0509014 220V/380V/50Hz/3PH Motor 1,5KW 0509118 230V/400V/50Hz/3PH Motor 1,5KW 0509114 220V/380V/60Hz/3PH Motor 1,5KW 0509080 220V/50Hz/1PH Motor 1,5KW 0509093 230V/50Hz/1PH Motor 1,5KW...

  • Seite 36: Hydraulikleitung

    11.4. HYDRAULIKLEITUNG ITEM TEIL NR. BESCHREIBUNG MENGE ANMERKUNG YM-60-0 Hydraulikzylinder 0313001 Unterlegscheibe 1/4 7607D-JJ3000 Hydraulikschlauch L=3000 BZ-Y1-5T Hydraulikaggregat 7607-Y-2 Durchflussbegrenzer 0306112 Schnellverschraubung G1/4 (Φ8) 0313001 Unterlegscheibe BS/A13.7 0303027 Verbindung 720B-04 0303063 Verbindung 1BT-04SP ZJ1700 Hydraulikschlauch L=1700 0303064 Verbindung 1BT-04-06SP 0301052 Druckluft-Hydraulikpedalpumpe 800cc YM-50-0 Hydraulikzylinder...

  • Seite 37: Erweiterungen Asm0705H Und Asm0704H

    11.5. ERWEITERUNGEN ASM0705H und ASM0704H...
  • Seite 38 ITEM TEIL NR. BESCHREIBUNG MENGE ANMERKUNG OB251-003 Seitenerweiterung OB281-009 Rampe OB281-010 Stift GB/T91 Splint 3,2X30 OB-140 Erweiterungsset OB-141 Erweiterungsset OB251-004 Seitenerweiterung OB281-012 Rampe OB281-013 Stiftunterstützung OB281-015 Rampenstütze OB281-016 Radstopp OB281-014 Stift 0202040 Schraube M8X16 - GB/T70.1 0203008 Mutter M8 - GB/T6170 0205008 Unterlegscheibe D.8 - GB/T97.1...

  • Seite 39: Ce-Zertifizierung

    12.0. CE-ZERTIFIZIERUNG...
