Inhaltszusammenfassung für Bosch CR 20 RF
- Seite 1 Bedienungsanleitung Bedieneinheit/Connect-Key CR 20 RF/K 30 RF...
- Seite 2 ® UNIDOMO Web: www.unidomo.de Telefon: 04621- 30 60 89 0 Mail: info@unidomo.com Öffnungszeiten: Mo.-Fr. 8:00-17:00 Uhr a member of DAIKIN group � Individuelle Beratung � Komplettpakete Kostenloser Versand Über 15 Jahre Erfahrung � � Hochwertige Produkte Markenhersteller � �...
- Seite 3 Dokument verwendet sein: 3.1 CR 20 RF ........4 3.1.1 Produktbeschreibung .
- Seite 4 Schäden sind von der Haftung ausge- Vereinfachte EU-Konformitätserklärung schlossen. betreffend Funkanlagen Hiermit erklärt Bosch Thermotechnik GmbH, dass das in dieser Anleitung beschriebene Produkt CR 20 RF/K 30 RF mit Funk- technologie der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist im Inter- net verfügbar: www.bosch-einfach-heizen.de.

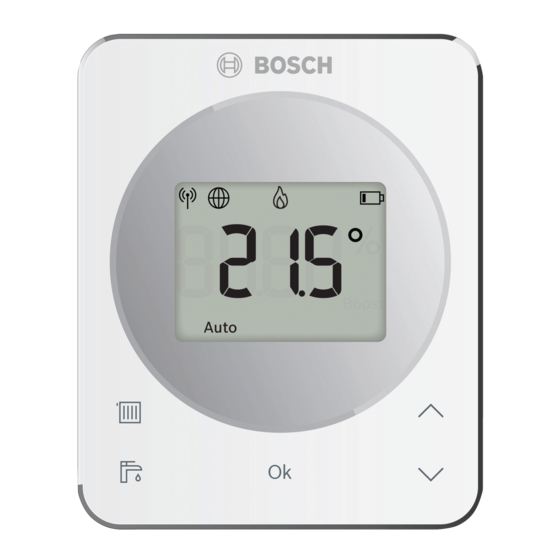

- Seite 5 3 4 5 CR 20 RF 3.1.1 Produktbeschreibung Die CR 20 RF ist eine Funk-Bedieneinheit zur drahtlosen Rege- lung von Heizungsanlagen. Die vollständigen Nutzung aller Möglichkeiten der CR 20 RF ist nur über das Bedienfeld UI 800 oder mit der App HomeCom Easy möglich.
- Seite 6 Tab. 2 Symbolerklärung 3.1.3 Installation mit Tischständer Download App: HomeCom Easy Der Tischständer kann in zwei verschiedenen Positionen ge- nutzt werden. ▶ CR 20 RF in der gewünschten Position in den Tischständer ANDROID APP ON einhängen. play 0010034207-001 Bild 3 0010034894-001 ▶...
- Seite 7 3 Sekunden drücken, bis die LED kurz rot aufleuchtet. Die LED blinkt 5 mal rot und leuch- Raum-Solltemperatur einstellen tet anschließen gelb. Die Raum-Solltemperatur kann an der Bedieneinheit CR 20 RF ▶ Verbindung herstellen ( „Gelb eingestellt werden. leuchtend“). Bei fehlender Verbindung zu Funkteil- nehmern: Um eine längere Lebensdauer der Batterien zu gewährleisten,...
- Seite 8 Betriebsart auswählen Betriebsart auswählen Mit Taste Betriebsart [1] am CR 20 RF können verschiedene Betriebsarten eingestellt werden: Betriebsart Funktion Bemerkung Die Heizung ist ausgeschaltet; Frostschutz ist aktiv – Auto Die Heizung wird nach dem Zeitprogramm geregelt. Für die Betriebsart Auto ist ein Zeitprogramm erforderlich.
- Seite 9 Dauer der Warmwasserbereitung einstellen und mit Ok speichern. Die Warmwasserbereitung ist für die eingestellte Dauer ak- tiv. Batterien austauschen Die CR 20 RF wird durch Batterien mit Strom versorgt. Dadurch ist keine Anschlussleitung erforderlich. Warnmeldungen im Display weisen auf nachlassende Batterien hin. 0010034947-001 Bild 6 ▶...
- Seite 10 ▶ Taste am K 30 RF einmal für ca. 3 Sekunden drücken, bis Wenn diese Voraussetzungen gegeben sind, zeigt das Symbol die LED kurz rot aufleuchtet. im Display der CR 20 RF den möglichen Kühlbetrieb an. Die LED blinkt 5 mal rot. Die bestehende WLAN-Verbin- dung wird zurückgesetzt.
- Seite 11 ▶ Bedeutung der Störungsanzeigen der Installationsanlei- tung des Wärmeerzeugers entnehmen. Störung Beschreibung Behebung Funkverbindung fehlgeschlagen ▶ Abstand zwischen CR 20 RF und K 30 RF verrin- gern. keine System-Betriebsart gefunden ▶ Am Systemregler/Bedienfeld System-Betriebsart definieren. Anlagendruck zu niedrig. ▶ Heizungswasser nachfüllen ( Installationsanlei- tung des Wärmeerzeugers).
- Seite 12 Da elektronische Geräte Gefahrstoffe enthalten können, müs- den: Datenschutzbeauftragter, Information Security and Priva- sen sie verantwortungsbewusst recycelt werden, um mögliche cy (C/ISP), Robert Bosch GmbH, Postfach 30 02 20, 70442 Umweltschäden und Gefahren für die menschliche Gesundheit Stuttgart, DEUTSCHLAND. zu minimieren. Darüber hinaus trägt das Recycling von Elektro- Sie haben das Recht, der auf Art.
- Seite 13 ® UNIDOMO Web: www.unidomo.de Telefon: 04621- 30 60 89 0 Mail: info@unidomo.com Öffnungszeiten: Mo.-Fr. 8:00-17:00 Uhr a member of DAIKIN group � Individuelle Beratung � Komplettpakete Kostenloser Versand Über 15 Jahre Erfahrung � � Hochwertige Produkte Markenhersteller � �...
- Seite 14 DEUTSCHLAND ÖSTERREICH Bosch Thermotechnik GmbH Robert Bosch AG Postfach 1309 Geschäftsbereich Thermotechnik D-73243 Wernau Göllnergasse 15-17 www.bosch-einfach-heizen.de A-1030 Wien Kundendienstannahme Allgemeine Anfragen: +43 1 79 722 8391 (24-Stunden-Service) Technische Hotline: +43 1 79 722 8666 Telefon: (0 18 06) 337 337 www.bosch-heizen.at...
