PIT si1.1

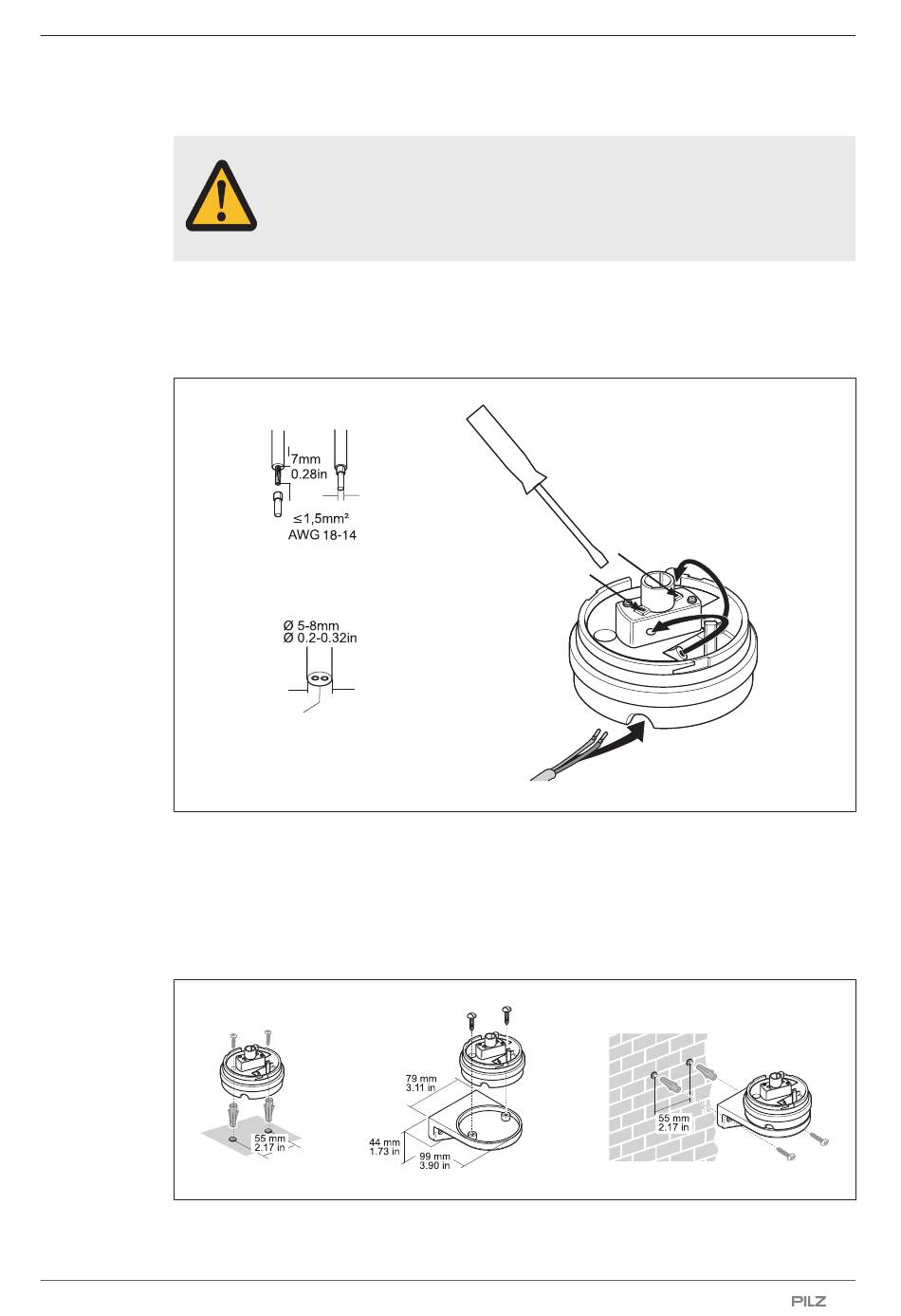

Verdrahtung
}
Durchstoßen Sie die Stopfbuchse mit einem Schraubendreher.
}
Die Versorgungsspannung wird mithilfe der beiden Schraubklemmen unterhalb des Glüh-
birnensockels befestigt. Drücken Sie die Klemmen neben dem Lampensockel zur Seite
und schieben Sie die Litzen in die Aussparungen unterhalb des Sockels.
Abb.: Verdrahtung
Montage
}
Montieren Sie das Unterteil mit den beiden mitgelieferten Schrauben direkt auf einer waa-
gerechten Fläche oder auf dem Befestigungswinkel.
}
Montieren Sie den Befestigungswinkel mit dem Unterteil auf einer senkrechten Fläche.
Abb.: Montage
Bedienungsanleitung PIT si1.1
21040-DE-04
ACHTUNG!
Verdrahten Sie die Lampe im spannungslosen Zustand.
2 Adern
| 7
