BAXXTAR V-Mount 4Slot XLR Charger
Läs dessa anvisningar noggrant. Behåll den för framtida bruk.

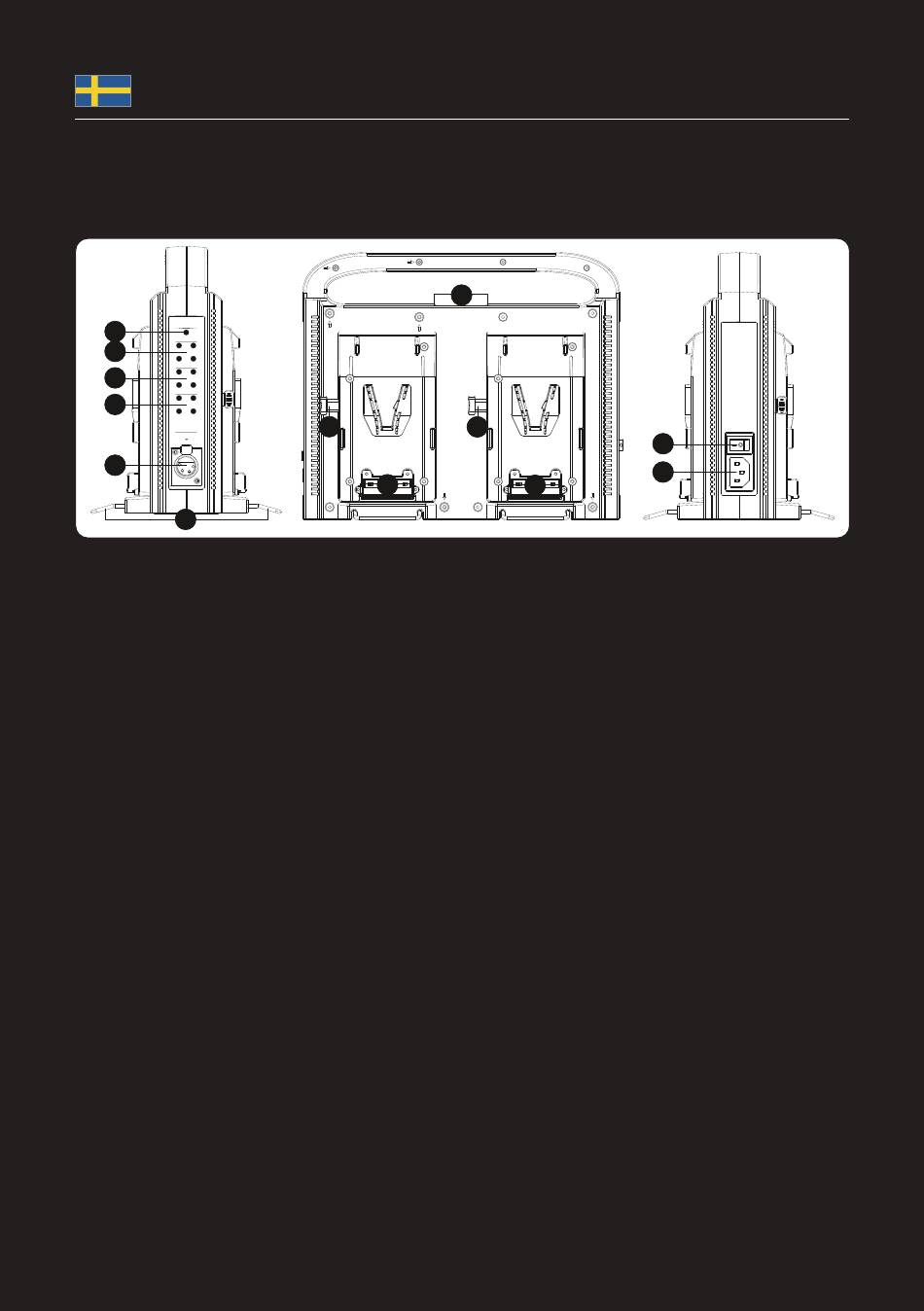

A) Produktöversikt
01
AC POWER
CHARGING
02
L1 R1
L2 R2
BATTERY ONLINE
03
L1 R1
L2 R2
DISCHARGING
04
L1 R1
L2 R2
DC OUTPUT
MAX 75W
(16.5V 4.5A)
05
06
1. LED AC Power
2. Lysdioder för laddningsstatus
3. Lysdioder för batterianvändning
4. Lysdioder för urladdningsstatus
B) Specifikationer
AC-ingång:
DC-utgång (XLR4P):
Laddning:
Max. Omgivningstemperatur:
Max. Luftfuktighet:
Mått:
Vikt:
C) Produktens egenskaper
► V-Mount-batterier kan laddas med en nominell spänning på 14,4V/14,8V.
► Utgångsspänning 100-240V utan ytterligare justeringar.
► Använd som en likströmskälla via XLR4P för ENG-enheter som kameror, videobandspelare osv.
► Ett fulladdat litiumjonbatteri kan användas som reservkraft när ingen strömkälla finns tillgänglig.
Samtidigt kan sekventiell likström skickas ut från XLR4P-kontakten.
► Laddningsprocessen styrs av MCU (Micro Controller Unit), vilket garanterar konstanta spän-
ningsvärden.
11
07 07
08
5. DC XLR4P-utgång
6. Stå på fötterna
7. Batteriutlösare
8. Laddningskontakter
100-240V~50/60Hz 3A max.
16,5V 4,5A
16.8V/max. 3A 1-2 batterier
16,8V/max. 2A 3-4 batterier
0 °C till 60 °C
20-90%
L 265 × B 103 × H 223 mm
3,3 kg
22
09
10
08
9. Strömbrytare (ON/OFF)
10. AC-anslutning
11. Kylning
