BAXXTAR V-Mount 4Slot XLR Charger
Lees deze instructies zorgvuldig. Bewaar het voor later gebruik.

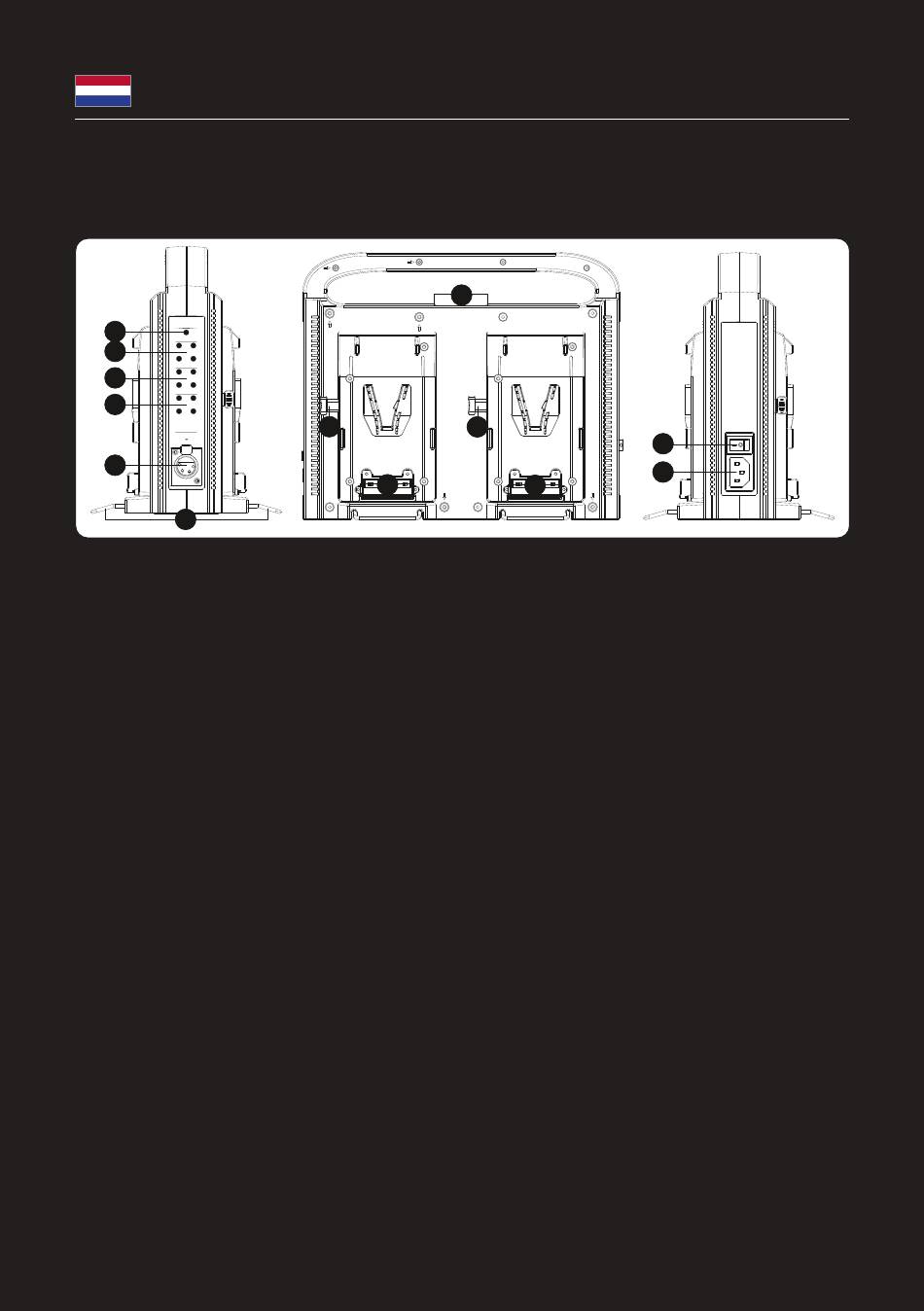

A) Productoverzicht
01
AC POWER
CHARGING
02
L1 R1
L2 R2
BATTERY ONLINE
03
L1 R1
L2 R2
DISCHARGING
04
L1 R1
L2 R2
DC OUTPUT
MAX 75W
(16.5V 4.5A)
05
06
1. LED AC Stroom
2. LED's laadstatus
3. LED's batterijverbruik
4. LED's ontlaadstatus
B) Specificaties
AC-ingang:
Gelijkstroom-uitgang (XLR4P):
Opladen:
Max. Omgevingstemperatuur:
Max. Vochtigheid:
Afmetingen:
Gewicht:
C) Kenmerken van het product
► V-Mount batterijen kunnen worden opgeladen met een nominale spanning van 14,4V/14,8V.
► Uitgangsspanning 100-240V zonder verdere aanpassingen.
► Te gebruiken als gelijkstroombron via XLR4P voor ENG-apparaten zoals camera's, videorecor-
ders, enz.
► Een volledig opgeladen lithium-ion batterij kan worden gebruikt als back-up stroomvoorziening
wanneer er geen stroombron beschikbaar is. Tegelijkertijd kan sequentiële gelijkstroom worden
geleverd via de XLR4P connector.
► Het laadproces wordt gecontroleerd door MCU (Micro Controller Unit), waardoor constante
spanningswaarden worden gegarandeerd.
11
07 07
08
5. DC XLR4P uitgang
6. Sta op.
7. Batterij-ontgrendeling
8. Laadcontacten
100-240V~50/60Hz 3A max.
16,5V 4,5A
16,8V/max. 3A 1-2 batterijen
16,8V/max. 2A 3-4 batterijen
0 °C tot 60 °C
20-90%
L 265 × B 103 × H 223 mm
3,3 kg
19
09
10
08
9. Aan/uit-schakelaar (ON/OFF)
10. AC-aansluiting
11. Koeling
