BAXXTAR V-Mount 4Slot XLR Charger
Veuillez lire attentivement ces instructions. Conservez-la pour pouvoir la consulter ultérieu-
rement.

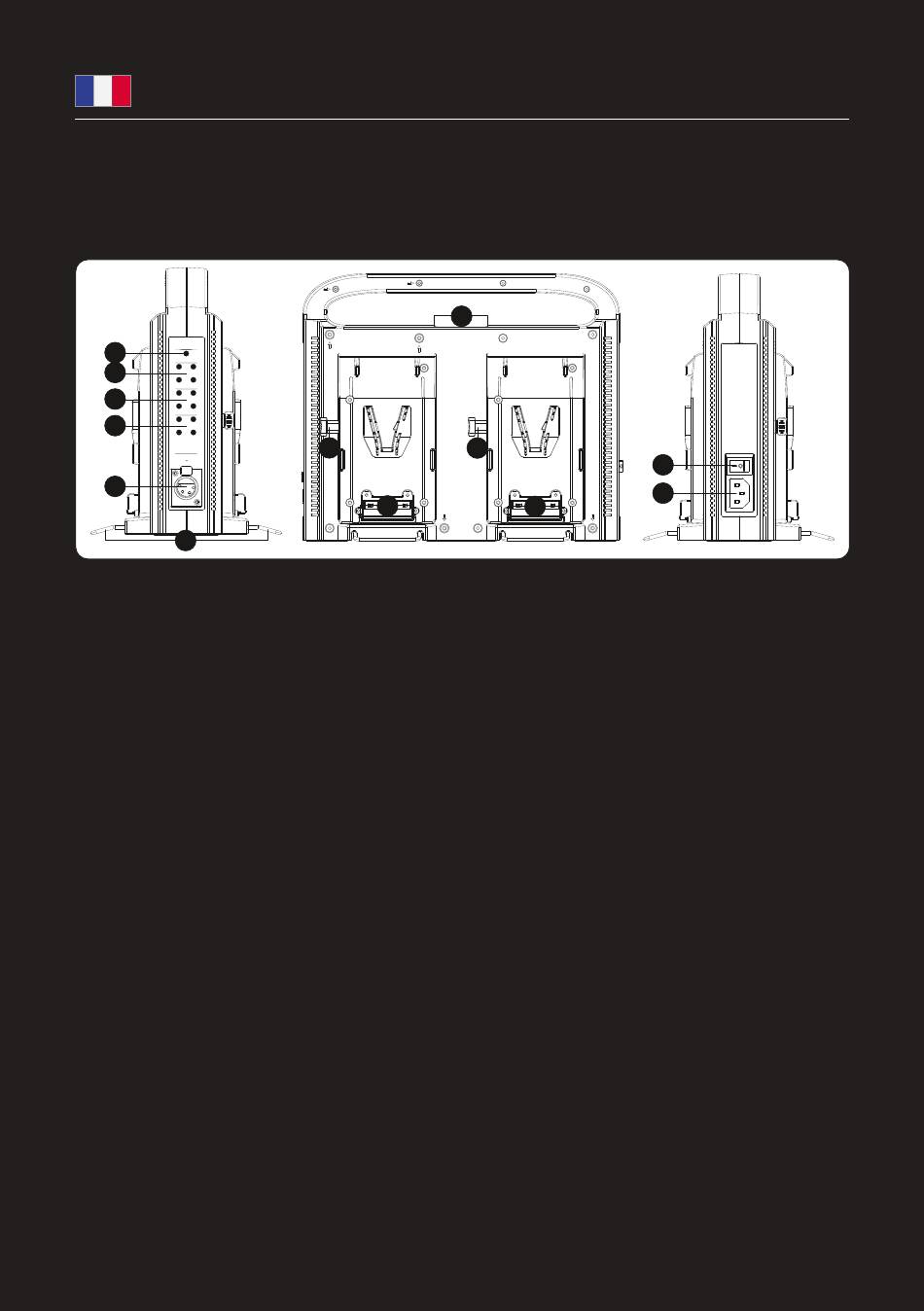

A) Aperçu du produit
01
AC POWER
CHARGING
02
L1 R1
L2 R2
BATTERY ONLINE
03
L1 R1
L2 R2
DISCHARGING
04
L1 R1
L2 R2
DC OUTPUT
MAX 75W
(16.5V 4.5A)
05
06
1. LED Alimentation CA
2. LEDs d'état de charge
3. Utilisation de la batterie par les
LED
4. LEDs d'état de décharge
B) Spécifications
Entrée CA :
Sortie DC (XLR4P) :
Chargement :
Max. Température ambiante :
Max. Humidité :
Dimensions :
Poids :
C) Caractéristiques du produit
► Les batteries V-Mount peuvent être chargées avec une tension nominale de 14,4V/14,8V.
► Tension de sortie 100-240V sans autre réglage.
► Utilisez comme source d'alimentation en courant continu via XLR4P pour les appareils ENG tels
que les caméras, les magnétoscopes, etc.
► Une batterie lithium-ion entièrement chargée peut être utilisée comme alimentation de secours
lorsqu'aucune source d'énergie n'est disponible. En même temps, l'alimentation séquentielle en
courant continu peut être sortie par le connecteur XLR4P.
► Le processus de charge est contrôlé par le MCU (Micro Controller Unit), ce qui garantit des
valeurs de tension constantes.
11
07 07
08
5. Sortie DC XLR4P
6. Pieds d'appui
7. Libération de la batterie
8. Contacts de charge
100-240V~50/60Hz 3A max.
16,5V 4,5A
16,8V/max. 3A 1-2 batteries
16,8V/max. 2A 3-4 batteries
0 °C à 60 °C
20-90%
L 265 × L 103 × H 223 mm
3,3 kg
10
09
10
08
9. Interrupteur d'alimentation
(ON/OFF)
10. Connexion AC
11. Refroidissement
