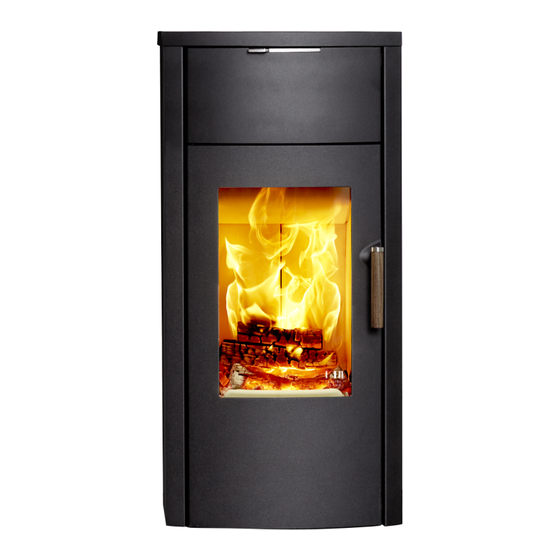

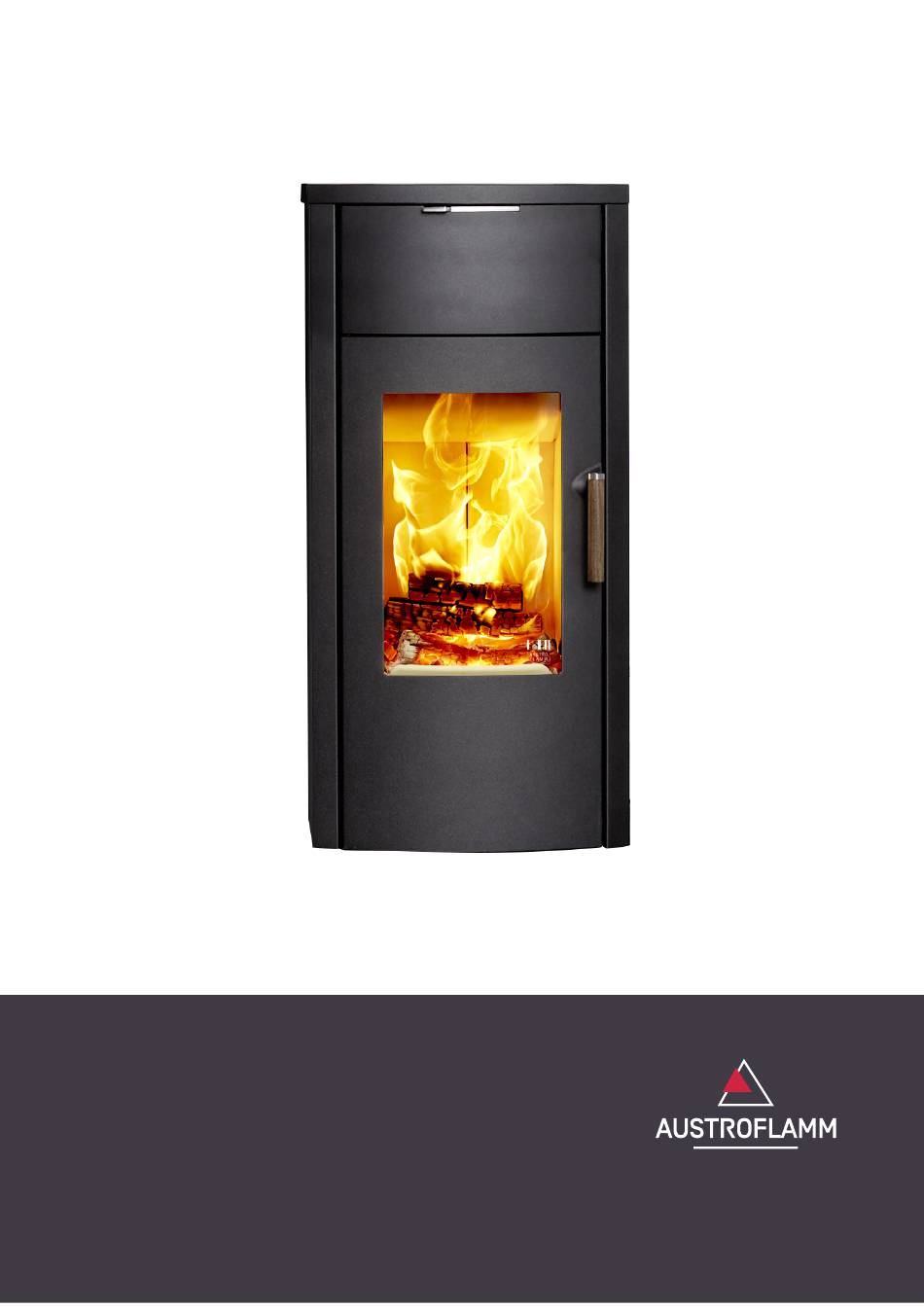

Betriebsanleitung Jini Xtra www.austroflamm.com...
Seite 2
Tel: +43 (0) 7249 / 46 443 www.austroflamm.com info@austroflamm.com Redaktion: Olivera Stojanovic Abbildungen: Konstruktion Text: Technische Abteilung (Austroflamm) Copyright Alle Rechte vorbehalten. Der Inhalt dieser Anleitung darf nur mit Genehmigung des Herausgebers ver- vielfältigt oder verbreitet werden! Druck-, Rechtschreib- und Satzfehler vorbehalten.
Betriebsanleitung Jini Xtra Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Informationen ..........................Copyright.............................. Link zur Produktregistrierung......................Zweck der Anleitung............................Aufbewahrung der Anleitung ......................Aufbau der Anleitung.......................... Verwendete Darstellungen ........................ Versionierung............................Abkürzungen............................Sicherheit ................................Bedeutung der Sicherheitshinweise ....................Allgemeine Sicherheitshinweise......................Besondere Gefahrenarten und persönliche Schutzausrüstung ............ 10 Produktübersicht ..............................
Betriebsanleitung Jini Xtra 1 | Allgemeine Informationen Allgemeine Informationen Sie haben sich für einen Austroflamm Kaminofen entschieden. Herzlichen Glückwunsch zu Ihrer Wahl und vielen Dank für Ihr Vertrauen. Richtige Handhabung und Pflege sind für einen störungsfreien Betrieb und eine lange Lebensdauer unerlässlich.
Betriebsanleitung Jini Xtra Link zur Produktregistrierung Durch Scannen des QR-Codes bzw. über folgenden Link https://www.austroflamm.com/de/service/ produktregistrierung gelangen Sie direkt zu der Produktregistrierung. Dort können Sie Ihr Produkt re- gistrieren und das Blatt der Datenverarbeitung und das Inbetriebnahmeprotokoll hochladen. Auch die Zusendung per Mail, an service@austroflamm.com, ist möglich.
Bitte lesen Sie diese Anleitung vor Inbetriebnahme. Aufbewahrung der Anleitung Bewahren Sie diese Anleitung für den Bedarfsfall auf. Ein aktuelle Version der Anleitung finden Sie on- line auf unsere Homepage www.austroflamm.com. Aufbau der Anleitung Das Inhaltsverzeichnis finden Sie auf Seite 3.
• Lesen Sie vor der Inbetriebnahme des Kaminofens die gesamte Anleitung aufmerksam durch und beachten Sie die Hinweise und Warnungen. • Die Austroflamm GmbH übernimmt keine Haftung und Verantwortung für den Anschluss unserer Heizgeräte an gemeinsame Abgasleitungen/Schornsteine – Mehrfachbelegung. Wenden Sie sich für weitere Informationen an einen Schornsteinfeger und überprüfen Sie Ihre nationalen, regiona-...
3 | Sicherheit Betriebsanleitung Jini Xtra • Der Kaminofen ist nur mit geschlossenen Türen zu betreiben. • Die Tür sowie alle Einstelleinrichtungen des Kaminofens sind zu schließen, wenn der Kaminofen außer Betrieb ist. • Beachten Sie, dass sich Oberflächen des Kaminofens während des Betriebes stark erwärmen. Zur Bedienung des Kaminofens empfehlen wir die Benutzung des Schutzhandschuhs.
4 | Produktübersicht Produktübersicht Bestimmungsgemäße Verwendung Der in dieser Anleitung beschriebene, Austroflamm Kaminofen ist mit selbstschließender und verrie- gelnder Tür der Bauart A1 nach der EN Prüfung EN 13240 gefertigt und geprüft. HINWEIS Der Betrieb ist nur mit geschlossener/verriegelter Tür zulässig.
Seite 12
4 | Produktübersicht Betriebsanleitung Jini Xtra Sicherheitsabstände Abb. 3: Sicherheitsabstände Ansicht von oben 1 Auf (+) und Zu (-) - Primär-Sekundärluftregler 2 Auf (+) und Zu (-) - Konvektionsluftschieber Abb. 4: Primär-Sekundärluftregler Abb. 5: Konvektionsluftschieber...
Betriebsanleitung Jini Xtra 4 | Produktübersicht Energielabel -80% Austrof amm Jini Xtra -60% -40% -20% ENERGIA · ЕНЕРГИЯ · ΕΝΕΡΓΕΙΑ · ENERGIJA · ENERGY · ENERGIE · ENERGI 2015/1186 Abb. 6: Energielabel Platzierung der Typenschilder Hier zeigen wir, wo Sie das Typenschild finden. Ein Duplikat haben Sie mit dem Kaminofen erhalten.
5 | Technische Daten Betriebsanleitung Jini Xtra Technische Daten Als Kaminofen der Bauart 1 ist ein Anschluss an einen, bereits mit anderen Kaminöfen und Herden für feste Brennstoffe belegten Schornstein möglich, sofern die Schornsteinbemessung gemäß DIN 4705 – Teil 3, dem nicht widerspricht.
Seite 15
Betriebsanleitung Jini Xtra 5 | Technische Daten Besondere Vorkehrungen bei Zusammenbau, Installation oder Wartung Ist in den einzelnen Kapitel der Betriebsanleitung beschrieben. Brennstoff Bevorzugter Sonstige(r) Raumheizungs-Emissio- Raumheizungs-Emis- ηs Brennstoff geeignete(r) [x%]: nen bei Nennwärmeleis- sionen bei Mindestw- Brenn- tung (*) ärmeleistung...
Seite 16
5 | Technische Daten Betriebsanleitung Jini Xtra Eigenschaften beim ausschließlichen Betrieb mit dem bevorzugten Brennstoffen Angabe Symbol Wert Einheit Angabe Symbol Wert Einheit Wärmeleistung Thermischer Wirkungsgrad (Brennstoffwirkungsgrad) (auf Grundlage des NCV) Nennwärmeleis- Pnom thermischer Wirkungs- 80,9 ηth,nom tung grad (Brennstoffwirkungs- grad) bei Nennwärmeleis-...
6 | Transport, Handhabung und Lagerung Betriebsanleitung Jini Xtra Transport, Handhabung und Lagerung Transport Überprüfen Sie die angelieferte Ware umgehend auf Voll- ständigkeit und Transportschäden. Überprüfen Sie vor der Montage des Kaminofens die Funk- tion aller beweglichen Teile. Grundsätzlich sind alle Mängel vor der Montage des Kaminofens zu melden.
Während des Betriebes muss für ausreichende Verbrennungsluftzufuhr gesorgt werden. Bei einer mo- dernen sehr dichten Gebäudehülle kann es vorkommen, dass die Verbrennungsluftversorgung, bei raumluftabhängigem Betrieb nicht gewährleistet ist, bzw. das Zugverhalten beeinträchtigt wird. In die- sem Fall ist für eine ausreichende Verbrennungsluftzufuhr zu sorgen. Ihr Austroflamm-Fachhändler berät Sie gerne. TIPP Stellen Sie sicher, dass Verbrennungsluftöffnungen nicht verschlossen sind!
7 | Anforderungen an den Aufstellort Betriebsanleitung Jini Xtra Aufstellraum Beachten Sie, dass der Aufstellungsraum mind. eine Türe / ein Fenster ins Freie aufweisen, oder mit ei- nem derartigen Raum direkt verbunden sein muss. Bei raumluftabhängigem Betrieb dürfen andere Feuerstätten und Dunstabzugshauben nicht im Raumluftverbund mit diesem Kaminofen betrieben...
Betriebsanleitung Jini Xtra 8 | Brennstoffmaterial/-menge Brennstoffmaterial/-menge Brennmaterial Holz Viele unserer heimischen Holzsorten können - nach entsprechender Trocknung - in Feuerstätten CO2- neutral verbrannt werden. Holz zeichnet sich aus, weil es nachwächst, nachhaltig bewirtschaftet wer- den kann, keine oder nur geringe zusätzliche Fremdenergie in den Brennstoff investiert werden muss - und kurze Wege vom Erzeuger zum Verbraucher sorgen für eine optimale Klimabilanz.
Seite 22
8 | Brennstoffmaterial/-menge Betriebsanleitung Jini Xtra Bitte beachten Sie jederzeit - auch beim Nachlegen - die maximal vorgegebene Auflagemenge laut Angaben in dieser Anleitung!!! Ihre Feuerstelle bringt sonst nicht die gewünschte Effizienz - vor allem aber können erhebliche Schäden an ihrem Gerät, an Dichtungen und Material und an der Rauchgas- führung entstehen.
Maximal aufzugebende Brennstoffmenge: 1,3 kg Holz. HINWEIS Überhitzung Eine zu große Brennstoffmengen kann zu Überhitzung und Beschädigung an Ihrem Austroflamm- Ka- minofen führen HINWEIS Um Schäden zu vermeiden, dürfen Sie Ihren Kaminofen NIE mit einer größeren, als der in dieser Be-...
9 | Montage Betriebsanleitung Jini Xtra Montage Die Montage darf ausschließlich vom autorisierten Fachbetrieb durchgeführt werden. Überprüfen Sie vor der Montage des Kaminofen die Funktion aller beweglichen Teile. Grundsätzlich sind alle Mängel vor der Montage zu melden. In den folgenden Kapiteln informieren wir Sie über, •...
Seite 25
Betriebsanleitung Jini Xtra 9 | Montage 2) Auf der Rückseite die zwei Schrauben von der Rück- wand und den Sekundärluftregler lösen. Abb. 12: Schrauben und Sekundärluftregler lösen 3) Rückwand etwas nach oben schieben und die Rück- wand entfernen. Abb. 13: Rückwand entfernen 4) Den perforierten Ausschnitt an der Seitenverkleidung (hinten) mit einer Säge entfernen.
Seite 26
9 | Montage Betriebsanleitung Jini Xtra 7) Teile tauschen und wieder montieren. Abb. 16: Abdeckung und Stutzen tauschen Abb. 17: Abdeckung und Stutzen vertauscht 8) Rückseite und Deckel wieder montieren. Abb. 18: Rückseite und Deckel montieren...
9 | Montage Betriebsanleitung Jini Xtra 9.2.4 Externer Luftanschluss, unten mit Sockel 1) Den Stutzen von unten am Kaminofen montieren (falls noch nicht montiert). Abb. 21: Stutzen von unten montieren 2) Einen Aluflexschlauch mit eine Schlauchschelle am Stutzen befestigen. Abb. 22: Aluflexischlauch befestigen 3) Den perforierten Ausschnitt am Boden des Sockels mit einer Säge entfernen.
Betriebsanleitung Jini Xtra 9 | Montage 4) Kaminofen auf den Sockel stellen und den Alufle- xischlauch durch die Öffnung am Sockel hinauszie- hen. Abb. 24: Kaminofen auf Sockel stellen 9.2.5 Externer Luftanschluss, hinten (nur mit Sockel) 1) Den Stutzen von unten am Kaminofen montieren (falls noch nicht montiert).
9 | Montage Betriebsanleitung Jini Xtra 3) Den perforierten Ausschnitt hinten am Sockel mit ei- ner Säge entfernen. Abb. 27: perforierten Ausschnitt entferne 4) Kaminofen auf den Sockel stellen und den Alufle- xischlauch durch die Öffnung am Sockel hinauszie- hen. Abb. 28: Kaminofen auf Sockel stellen 9.2.6...
Seite 31
Betriebsanleitung Jini Xtra 9 | Montage 2) Rauchrohrstutzen abmontieren. Abb. 30: Rauchrohrstutzen abmontieren 3) Drehrauchrohrstutzen montieren. Abb. 31: Drehrauchrohrstutzen montieren 4) Kaminofen zur Seite kippen 5) Drehteller unter den Kaminofen schieben. Dabei be- achten, dass der Bedienhebel nach hinten schaut (wie unten im Bild abgebildet).
Seite 33
Betriebsanleitung Jini Xtra 9 | Montage 4) Am Sockel sind Schrauben vormontiert. Diese Schrau- ben lösen. 5) Richten Sie den Drehteller so aus, dass der Bedienhe- bel hinten ist. 6) Unteren Sockel mit Drehteller zusammensetzen und miteinander verschrauben. Verwenden Sie dabei die vorhin gelösten Schrauben vom Sockel.
9 | Montage Betriebsanleitung Jini Xtra 9.2.8 Stahlsteinwand montieren 1) Die Stahlseitenwand gleichzeitig oben und unten auf die vormontierten Schrauben einhängen. 2) Wiederholen Sie den Vorgang auf der anderen Seite. Abb. 40: Stahlseitenwand oben einhängen Abb. 41: Stahlseitenwand unten einhängen 9.2.9 Glas an der Tür montieren 1) Verschraubungen an den Glasleisten lösen.
Betriebsanleitung Jini Xtra 9 | Montage 3) Glas herausnehmen. 4) Zusammenbau in umgekehrter Reihenfolge durchfüh- ren. Abb. 43: Glaus ausbauen 9.2.10 Tür montieren 1) Die Tür an die vorgesehen Stelle einhängen und mit den Schrauben befestigen. 2) Die Tür kann mit diesen Schrauben auch eingestellt werden.
10 | Einstellungen Betriebsanleitung Jini Xtra Einstellungen 10.1 Drehteller einstellen Wird der Bedienhebel des Drehtellers angehoben, so ist der Drehteller entriegelt, der Kaminofen kann gedreht wer- den. Befindet sich der Regler hingegen in der unteren Posi- tion, so rastet die Verriegelung in der nächsten dafür vorge- sehenen Ausnehmung ein und der Drehteller ist verriegelt, der Kaminofen lässt sich nicht drehen.
Betriebsanleitung Jini Xtra 11 | Inbetriebnahme Inbetriebnahme 11.1 Erste Inbetriebnahme HINWEIS Bei der Erstinbetriebnahme und in den folgenden 2-3 Anbrandzyklen sollen nur ca. 2/3 der maxima- len Brennstoffmenge verwendet werden. HINWEIS Um Schäden zu vermeiden, dürfen Sie Ihren Kaminofen NIE mit einer größeren, als in dieser Betriebs- anleitung angegebenen, Brennstoffmenge betreiben! Während der ersten 3-4 Abbrandzyklen - bei Nennwärmeleistung - kann es zu Geruchsentwicklung...
12 | Bedienung Betriebsanleitung Jini Xtra Bedienung 12.1 Vor dem Anheizen Der Kaminofen kann nur ordnungsgemäß funktionieren, wenn dem Aufstellraum (dem Gerät) ausrei- chend Verbrennungsluft zuströmt, insbesondere beim gleichzeitigen Betrieb mehrerer Feuerstätten. Sorgen Sie bereits vor dem Anheizen für ausreichende Luftzufuhr. Die Verbrennungsluftklappe am Ka- minofen öffnen und über den gesamten Abbrandzeitraum offen halten.
Betriebsanleitung Jini Xtra 12 | Bedienung 7) Schließen Sie die Tür. ð Am besten erste Holzauflage ohne Änderung der Luftschieberstellung abbrennen lassen. ð Wenn nur noch Grundglut vorhanden ist (keine Flammen mehr), können Sie, eine weitere Auflage Scheitholz nachlegen. 8) Beim Nachlegen gehen Sie wie beim Anheizen vor: ð...
13 | Instandhaltung Betriebsanleitung Jini Xtra Instandhaltung 13.1 Dichtung an der Tür tauschen 1) Verschraubungen an den Glasleisten lösen. 2) Glasleisten inkl. Dichtungen entfernen. Abb. 50: Glasleiste entfernen 3) Neue Dichtung mit einem geeigneten Kleber (z.B. Sili- kon B310) einkleben. Abb. 51: Dichtung tauschen...
Betriebsanleitung Jini Xtra 14 | Reinigung Reinigung 14.1 Kaminofen, Rauchgaswege, Rauchrohr reinigen Der Kaminofen, die Rauchgaswege und Rauchrohre sollten jährlich – evtl. auch öfter, z.B. • nach der Reinigung des Schornsteines • auf Ablagerungen untersucht und • ggf. gereinigt werden.
14.4 Türglas reinigen Glas mit Scheibenreiniger einsprühen und leicht einwirken lassen. • Wir empfehlen das Glas mit unserem Austroflamm Glasreiniger oder handelsüblichem Fenster- glasreiniger zu reinigen. • Vermeiden Sie, dass Tür- oder Glasdichtungen mit Wasser oder Reiniger in Kontakt kommen, da diese sonst aushärten und dadurch ihre Funktion verlieren.
Betriebsanleitung Jini Xtra 15 | Hilfe Hilfe Problem Grund Lösung Die Glasscheibe verrußt Kaminzug unzureichend von Zeit zu Zeit (je nach Gebrauch) muss die Glasscheibe mit Glasreini- ger gereinigt werden Klärung mit Schornsteinfeger (ev. Schornstein verlängern/Zugmes- sung) falsche Bedienung des Luftreglers Unbedingt gemäß...
15 | Hilfe Betriebsanleitung Jini Xtra Problem Grund Lösung Betriebstemperatur nicht erreicht Kaminofen auf die Betriebstempera- tur bringen Verrußen der Scheibe nach 8-10 Stunden Feuern ist normal Schornsteinzug zu gering Schornsteinfeger kontaktieren 15.1 Feuerraumauskleidung Die Ausmauerung Ihres Kaminofens besteht aus Keramott, einem hochwertigen Material mit besonde- ren verbrennungstechnischen Eigenschaften und ansprechender Optik.
Betriebsanleitung Jini Xtra 16 | Zubehör Zubehör Lassen Sie defekte Teile (Zubehör, Ersatzteile) von Ihrem Kaminofenfachhändler austauschen. Damit ist gewährleistet, dass Ihr Kaminofen sicher und funktionstüchtig ist und bleibt. Xtra Wärmespeichertechnologie Ihr Kaminofen ist mit der einzigartigen Xtra Wärmespeicher- technologie ausgerüstet. Diese basiert auf dem patentier- ten Heat Memory System, aber auch auf der speziellen Rauchgasführung und der regelbaren bzw.
Betriebsanleitung Jini Xtra 18 | Demontage Demontage Für eine fachgerechte Demontage bzw. Zerlegung des Kaminofens wenden Sie sich an Ihren Austro- flamm-Fachhändler. 18.1 Tür demontieren 1) Tür öffnen. 2) An der Türscharniere befinden sich jeweils oben und unten zwei Schrauben. Diese Schrauben lösen und die komplette Tür aushängen.
19 | Entsorgung Betriebsanleitung Jini Xtra Entsorgung HINWEIS Um den Kaminofen ordnungsgemäß zu entsorgen, nehmen Sie Kontakt mit dem lokalen (ggfs. städti- schen) Entsorgungsunternehmen auf. HINWEIS Wir empfehlen, die feuerberührten Komponenten des Kaminofens wie Glas, Brennkammer, Roste, Feuerraumauskleidung (Keramott), Keramik, Sensoren, Umlenkplatten herauszunehmen und im Haus- müll zu entsorgen.
Seite 53
Betriebsanleitung Jini Xtra 19 | Entsorgung Griffe und Deko-Elemente aus Metall Falls vorhanden, Griffe und Deko-Elemente aus Metall ab- bzw. ausbauen und als Metallschrott entsor- gen. Lokale Entsorgungsmöglichkeiten müssen beachtet werden.
Der räumliche Geltungsbereich unserer Garantie erstreckt sich auf Österreich und Deutschland. Für alle übrigen Länder gelten gesonderte Bedingungen des Importeurs im jeweiligen Land. Kein Garantiefall tritt ein, wenn sich Ihr Austroflamm Kaminofen nicht im räumlichen Geltungsbe- reich der Garantie befindet, woran auch eine Beförderung oder Versendung durch Austroflamm nichts ändert.“...
Sind Sie mit der entsprechenden Verarbeitung ihrer personenbezogenen Daten zu den nachfolgen- den Nutzungszwecken einverstanden, so kreuzen Sie dies bitte an. o Hiermit stimme ich zu, dass mir die Austroflamm GmbH sowie die AUSTROFLAMM Service GmbH & Co KG per E-Mail/ SMS/ Telefon Service-Reminder und Angebote zu weiteren Produkten der Austro- flamm GmbH zu Werbezwecken übersenden darf.
[ ] Handschuh [ ] Bedienungsanleitung übergeben Der Endkunde bestätigt, dass er den Kaminofen voll funktionstüchtig und mängelfrei übergeben wird. Inbetriebnahmeprotokoll zusammen mit dem Blatt Datenverarbeitung an service@austroflamm.com senden oder online über die Produktregistrierung hochladen. Produktregistrierung ist unter folgenden Link abrufbar https:// www.austroflamm.com/de/service/produktregistrierung.
Seite 60
Vollständigkeit / completeness / completo / complet Geprüft von / checked by / controlled da / contrôlé par ____________________________________________________ Datum / date / data / date ____________________________________________________ AUSTROFLAMM GMBH Austroflamm-Platz 1 A- 4631 Krenglbach Tel: +43 (0) 7249 / 46 443 www.austroflamm.com info@austroflamm.com...
