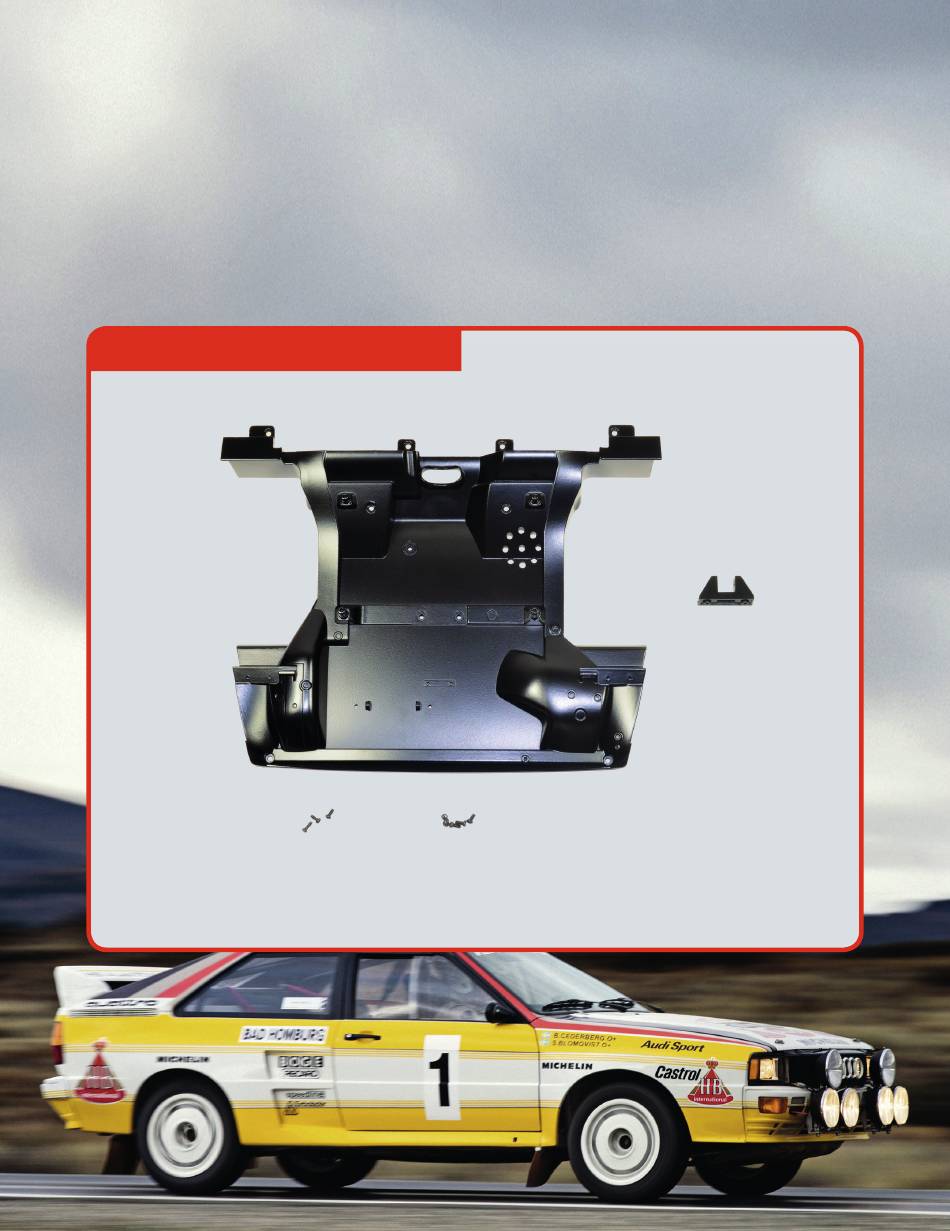

- Seite 1 BAUANLEITUNG HINTERER TEIL DER BODENPLATTE In dieser Ausgabe fügen Sie den hinteren Teil der Bodenplatte hinzu. BAUTEILE IM ÜBERBLICK: Hinterer Teil der Schrauben Bodenplatte drei Schrauben (2 x 4 mm) Zentrale Halterung fünf Schrauben (2 x 4 mm)
- Seite 2 BAUANLEITUNG Nehmen Sie den vorderen Teil der Bodenplatte, mit dessen Montage Sie in den Bauphasen 13 und 14 begonnen haben, wieder zur Hand. Legen Sie ihn zusammen mit dem hinteren Teil auf Ihre Arbeitsflä- che und richten Sie die Teile wie auf dem Foto gezeigt aus. Bringen Sie den hinteren Teil am Rest der Bodenplatte an, indem Sie die gelochten Halterungen des hinteren Teils mit den gebohrten Zapfen des vorderen Teils verbinden.
- Seite 3 BAUANLEITUNG Befestigen Sie die beiden Bodenteile, indem Sie zwei weitere CM-Schrauben in den inneren Löchern anziehen. Drehen Sie die Baugruppe auf den Kopf und bringen Sie die Halterung in die abgebildete Position.
- Seite 4 BAUANLEITUNG Ziehen Sie zwei CP-Schrauben in den angegebenen Löchern fest, um die Halterung an der Bodenplatte zu befestigen. DAS ERGEBNIS So sieht die Bodenplatte Ihres Modells am Ende dieser Arbeitsphase aus.
