BAUANLEITUNG
DIE MITTELKONSOLE
In dieser Bauphase verbinden Sie die Mittelkonsole mit dem Armaturenbrett und
arbeiten weiter an der Elektronik Ihres Modells.

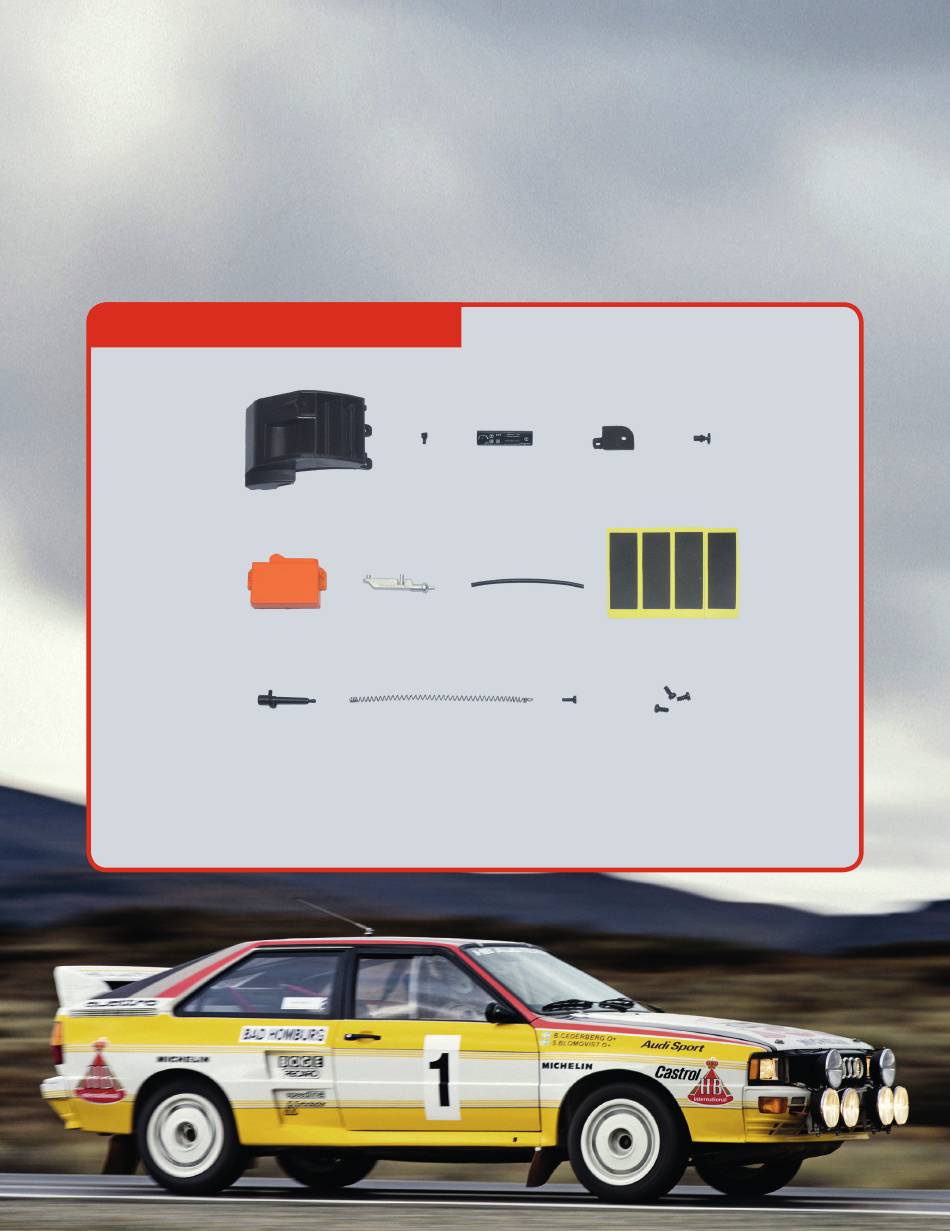

BAUTEILE IM ÜBERBLICK:
58A
58A
Mittelkonsole
58B
Knopf
58C
Radio
58D
Halterung
58E
Schalter
8
58B
58F
58G
58J
58K
58F
Sender
58G
Stecker
58H
Kabel
58I
Klebestreifen
58J
Mikrofon
58C
58D
58I
58H
58L
CP
58K
Feder
58L
Stift
Schrauben
CP
drei Schrauben (2 x 4 mm)
58E
Verwandte Anleitungen für Hachette AUDI RALLYE QUATTRO A2
Inhaltszusammenfassung für Hachette AUDI RALLYE QUATTRO A2
- Seite 1 BAUANLEITUNG DIE MITTELKONSOLE In dieser Bauphase verbinden Sie die Mittelkonsole mit dem Armaturenbrett und arbeiten weiter an der Elektronik Ihres Modells. BAUTEILE IM ÜBERBLICK: Mittelkonsole Sender Feder Knopf Stecker Stift Radio Kabel Klebestreifen Halterung Schrauben Schalter Mikrofon drei Schrauben (2 x 4 mm)
- Seite 2 BAUANLEITUNG Stecken Sie den Stift des Schalters in das entsprechende Loch der Halterung 58D. Nehmen Sie das Armaturenbrett Ihres Modells zur Hand und montieren Sie die Halterung an der vorgesehenen Stelle auf der Rückseite. Setzen Sie den Knopf und das Radio an den jeweils vorgesehe- nen Stellen an der Außenseite der Konsole...
- Seite 3 BAUANLEITUNG Montieren Sie die Konsole an der Rückseite des Armaturenbretts und befestigen Sie sie mit zwei Schrauben CP. Setzen Sie den Stecker in das Sender- gehäuse ein und stecken Sie das freie Ende des Kabels auf den Stift des Verbinders. Montieren Sie den Sender anschließend an der vorgesehenen Stelle am Armaturenbrett.
- Seite 4 BAUANLEITUNG Finden Sie die Kabel, die aus der Leiterplatte heraus- kommen und mit den Buch- staben „I“, „Q“, „M“ (dasjeni- ge aus der Bauphase 57, das frei geblieben ist) und „N“ gekennzeichnet sind. Bün- deln Sie sie mit einem Klebestreifen 58I, wie auf dem Foto gezeigt.
