MACKIE PROFX10 GO AKKUBETRIEBENER 10-KANAL ANALOGMIXER MIT HOCHWERTIGEN EFFEKTEN, USB-AUFNAHMEMODI UND BLUETOOTH

Anschlussdiagramme

Anschlussdiagramme > Typisches Live Sound-System

MUTE

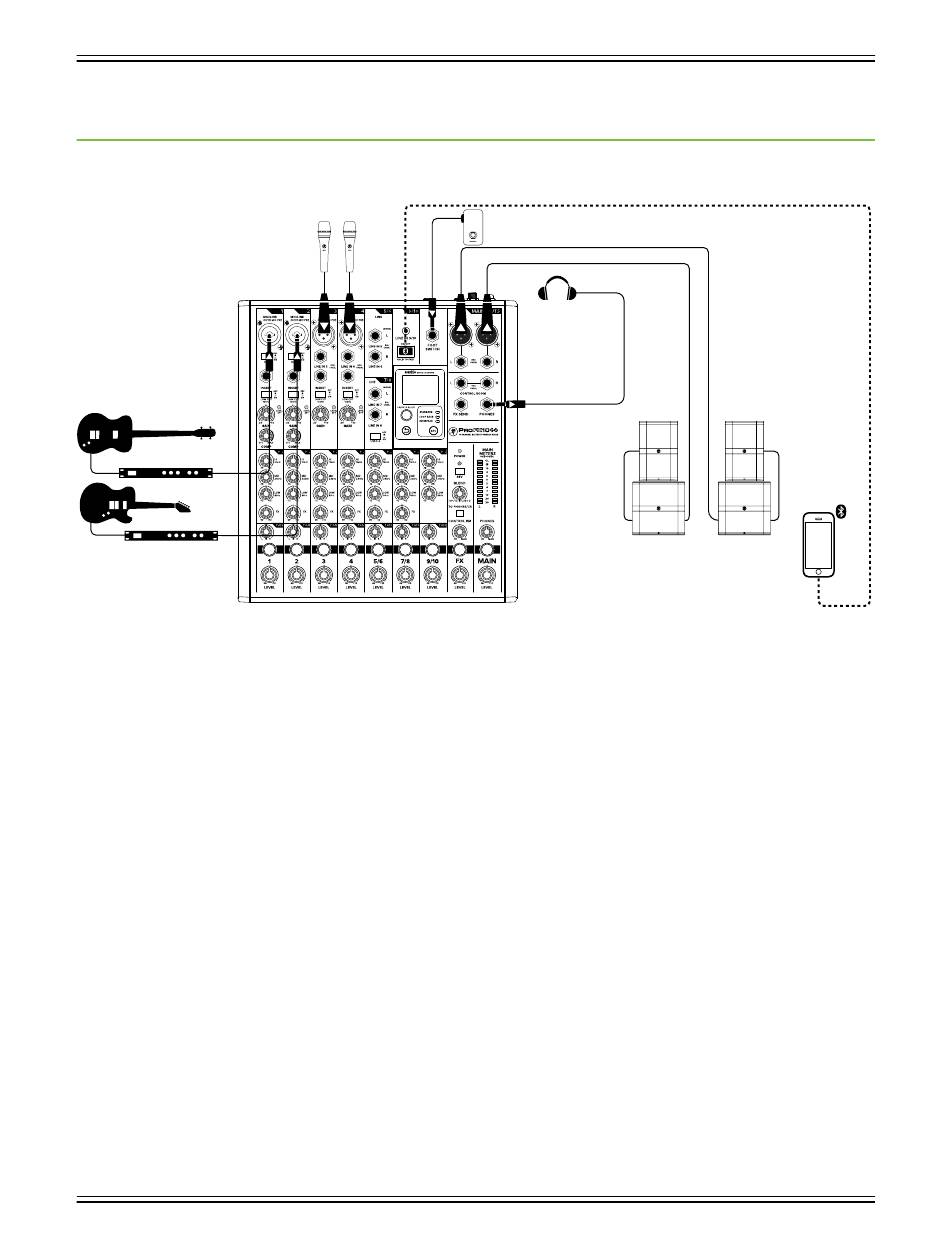

Diese Abbildung zeigt einen Bass und eine Gitarre, die an die Line-Pegel-Eingänge von Kanal 1 und 2 angeschlossen sind, jeweils

über einen Mono-Effektprozessor. Die Hi-Z-Taste ist bei beiden Kanälen aktiviert. Ein Mikrofon ist an die folgenden zwei Kanäle

angeschlossen und wird für Lead- und Backup-Gesang verwendet. Ein Smartphone ist über Bluetooth mit dem letzten Kanal auf

dem Mixer verbunden.

An den linken und rechten Hauptausgang sind DRM18S-Aktivsubwoofer angeschlossen. Diese sind dann mit einem Paar SRM215

| V-Class-Lautsprechern verbunden, um die PA zu vervollständigen. Zum Abhören werden Kopfhörer verwendet. Mit einem Fuß-

schalter kann man die internen Effekte nach Wunsch stummschalten oder aktivieren.

Nicht abgebildet ist ein Laptop, den man an den USB-Port auf der Rückseite des Mixers anschließt. Damit kann die Performance

mit einer DAW aufgezeichnet und Audio vom Computer zum Hauptmix zurückgespielt werden.
