Gleisbett
Das
Auf der Bettung werden zwei Schwellen und auf den Schwellen 20 Kleineisen angebracht. Die ersten beiden
Schienenabschnitte werden verlegt. Die ersten vier Schienenrollen werden montiert.
44D
44I
44A
44E
44F
44J

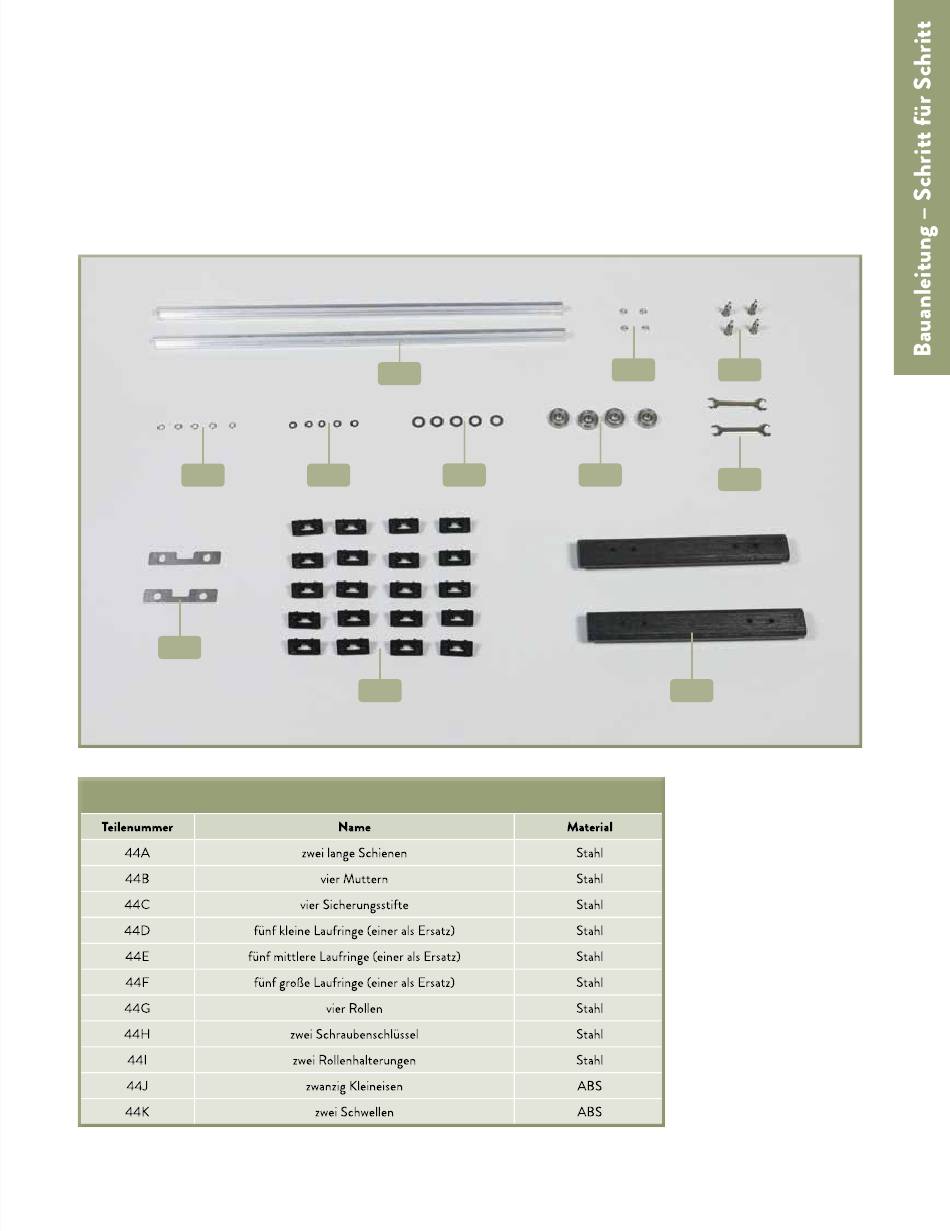

Ihre Bauteile im Überblick
