Seite 1

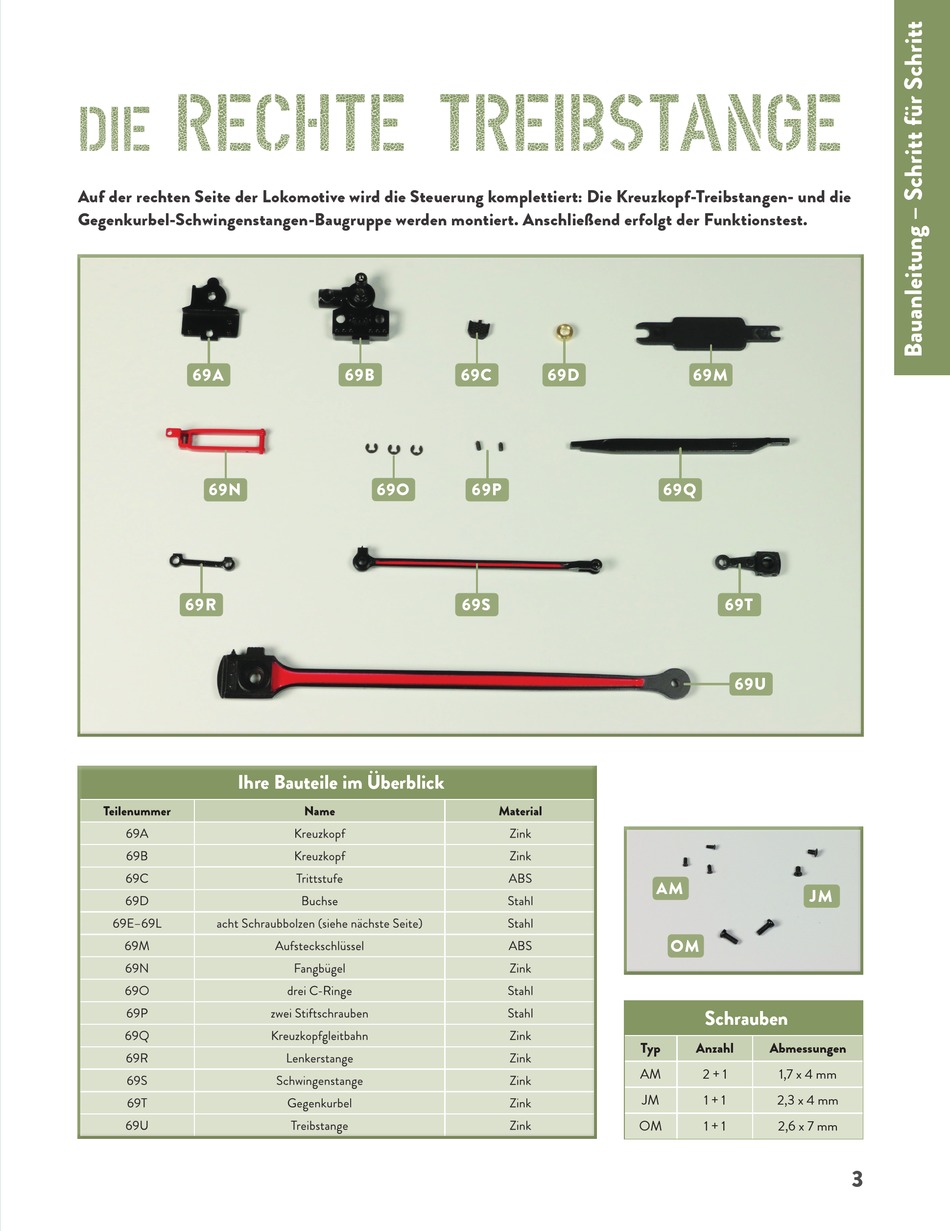

rechte treibstange Auf der rechten Seite der Lokomotive wird die Steuerung komplettiert: Die Kreuzkopf-Treibstangen- und die Gegenkurbel-Schwingenstangen-Baugruppe werden montiert. Anschließend erfolgt der Funktionstest. Ihre Bauteile im Überblick Ihre Bauteile im Überblick Schrauben Anzahl Abmessungen 2 + 1 1,7 x 4 mm 1 + 1 2,3 x 4 mm 1 + 1...
Seite 2
DIE SCHRAUBBOLZEN IN DER ÜBERSICHT SCHRITT 1: Fertigstellung der rechten Steuerung Fügen Sie das schmale Ende der Kreuzkopfgleitbahn Fügen Sie die beiden Teile des Kreuzkopfes die Aufnahme des Fangbügels ein und sichern Sie beide Teile zusammen, dass Sie die Kreuzkopfgleitbahn umfassen.
Seite 3
Drehen Sie die Treibstangen-Baugruppe um und fügen Sie die Platzieren Sie die Treibstangen-Baugruppe auf der rechten Buchse in die Aufnahme der Treibstange ein, wie es der Seite des Modells: Das hintere Ende der Treibstange umfasst Pfeil andeutet. den Kuppelzapfen , das vordere Ende der Kreuzkopfgleitbahn gehört in die rechteckige Bohrung des Zylinderdeckels Fixieren Sie das obere Ende des Fangbügels mit einer...
Seite 4
Detailansicht von der Seite: Sichern Sie den Schraubbolzen Führen Sie den Schraubbolzen durch die Bohrungen von an der Schieberschubstange , indem Sie von innen die Voreilhebel und Schieberstange und drehen Sie ihn Unterlegscheibe aufsetzen und die Mutter festziehen. mithilfe des Schraubenschlüssels fest.
Seite 5
Fixieren Sie die Gegenkurbel am Kuppelzapfen Das vordere Ende der Schwingenstange wird vor der indem Sie die Stiftschraube mit dem Schraubendreher Schwinge platziert und mit dem Schraubbolzen , den Sie eindrehen, wie abgebildet. mithilfe des Schraubenschlüssels eindrehen, gesichert. SCHRITT 2: Der Test der Steuerung Platzieren Sie Ihr Modell so auf dem Gleisbett, dass die Bringen Sie den Schalter der Platine...
