PROOF RW
Montage
9 a
12 V
12 V 230 V
10

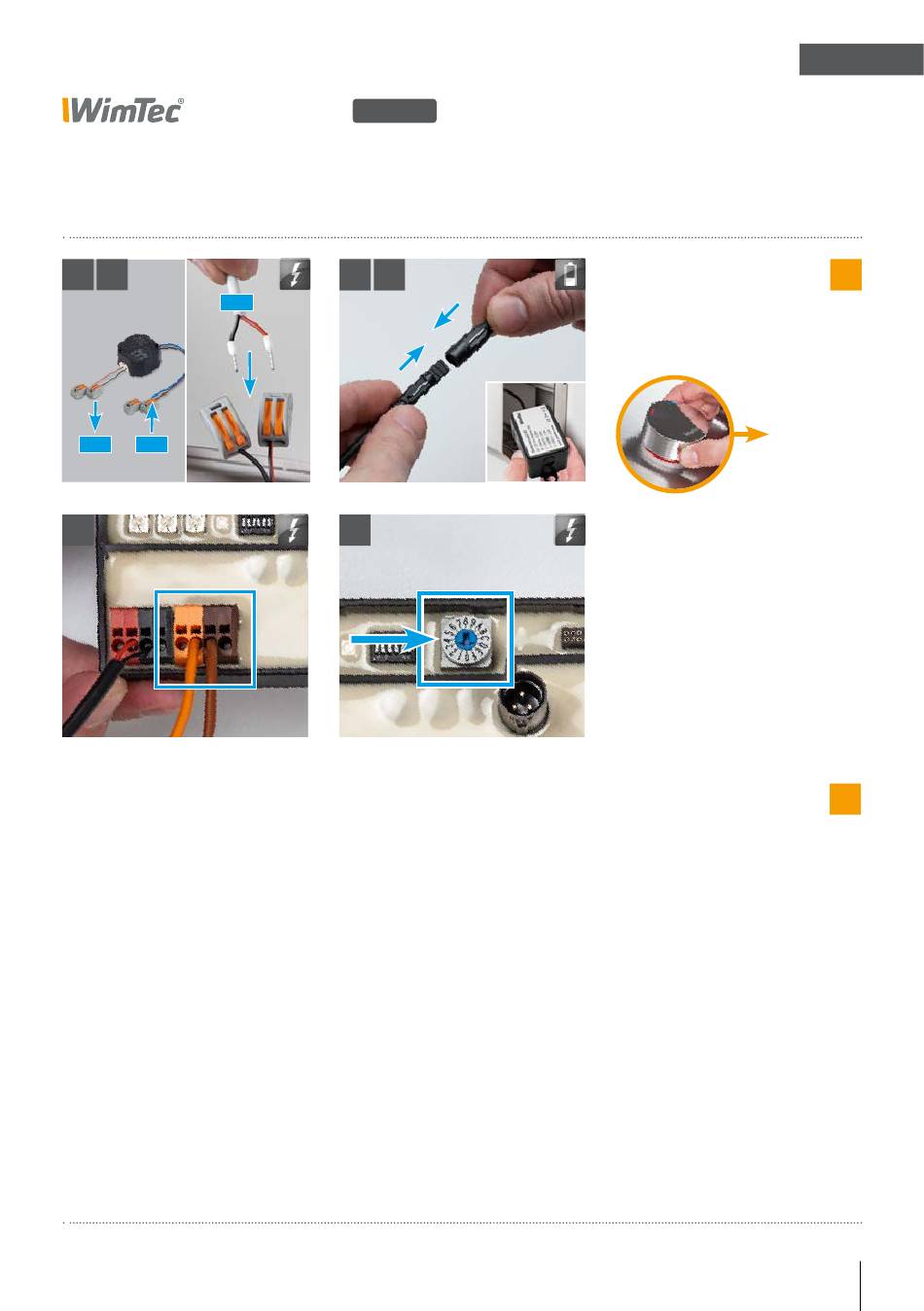

9a. Bei 12 V netzbetriebener Ausführung:
Strom-Anschlusskabel (2 x 0,5 - 1,5 mm
anschließen und 12 V Leitung in den Armaturenkörper
einziehen. Achtung: Stromversorgung muss abgeschaltet
sein und Netzteil darf nicht in der Armatur bzw. im Schutz-
bereich verbaut werden!
9b. Bei 9 V batteriebetriebener Ausführung:
Je ein Batteriemodul an jedes Elektronikmodul anschließen
(auf Makierung achten) und das Batteriemodul in die
Armaturenhaube legen.
Optionaler Bus-Anschluss (nur bei 12 V Ausführung):
10. Anschluss Bus-System am Elektronikmodul herstellen,
Polarität beachten! (Verdrahtungsschema siehe S. 9).
11. Bus-Konfiguration (siehe Seite 9) an den Elektronik
modulen vornehmen.
HyPlus
9 b
11
) am Netzteil
2
Hinweis:
Verbrühschutz mit 43 °C
Temperatursperre mechanisch
entnehmbar.
s. Seite 24
ACHTUNG!
Folgende Schritte unbe-
dingt in beschriebener
Reihenfolge ausführen!
