1.
Schalter GENLOCK/TC IN/VIDEO/TC
OUT
2.
Anschluss GENLOCK/VIDEO (94, 108)
3.
Anschluss TC
4.
Anschluss SDI OUT (94)
5.
PROXY SD-Einschub (43)
6.
Anschluss AUDIO OUT
7.
Anschluss HDMI (94)
8.
Anschluss REMOTE
Der Anschluss REMOTE dient zum Steuern
von Aufnahmestart/-stopp und anderen
Funktionen auf dem Videogerät und den daran
angeschlossenen Peripheriegeräten.
9.
Zoomhebel am Griff (29)
10.
Aufnahmetaste am Griff
Wenn der Hebel auf die Position HOLD
eingestellt ist, funktioniert die Aufnahmetaste
am Griff nicht.
11.
Anschluss AUDIO INPUT1 (35)
12.
Anschluss AUDIO INPUT2
13.
Kabelhalter
Hier können Sie ein Mikrofonkabel o. Ä.
fixieren.
14.
Schalter INPUT1 (35)
15.
Schalter INPUT2 (35)
16.
Griffband
17.
Schalter EIN/BEREITSCHAFT (27)
?: EIN
1: BEREITSCHAFT
18.
Aufnahmetaste (27)
19.
Ein-/Aus-Anzeige
20.
Luftauslass
Hinweise
• Die Bereiche um den Luftauslass können heiß
werden.
• Decken Sie den Luftauslass nicht ab.
21.
Einzugteil für USB-WLAN-Modul
(nur PXW-X180) (45)
Wenn Sie das USB-WLAN-Modul IFU-WLM3
(mitgeliefert) anschließen, ist eine
Kommunikation mit WLAN-Geräten möglich.
22.
Kabelhalterung
Zum Befestigen von Kabeln mit einem Riemen,
um den Anschlussbereich zu schonen.
Hinweise
• Verwenden Sie die Kabelhalterung
ausschließlich zum Befestigen von Kabeln.
23.
Anschluss DC IN (18)

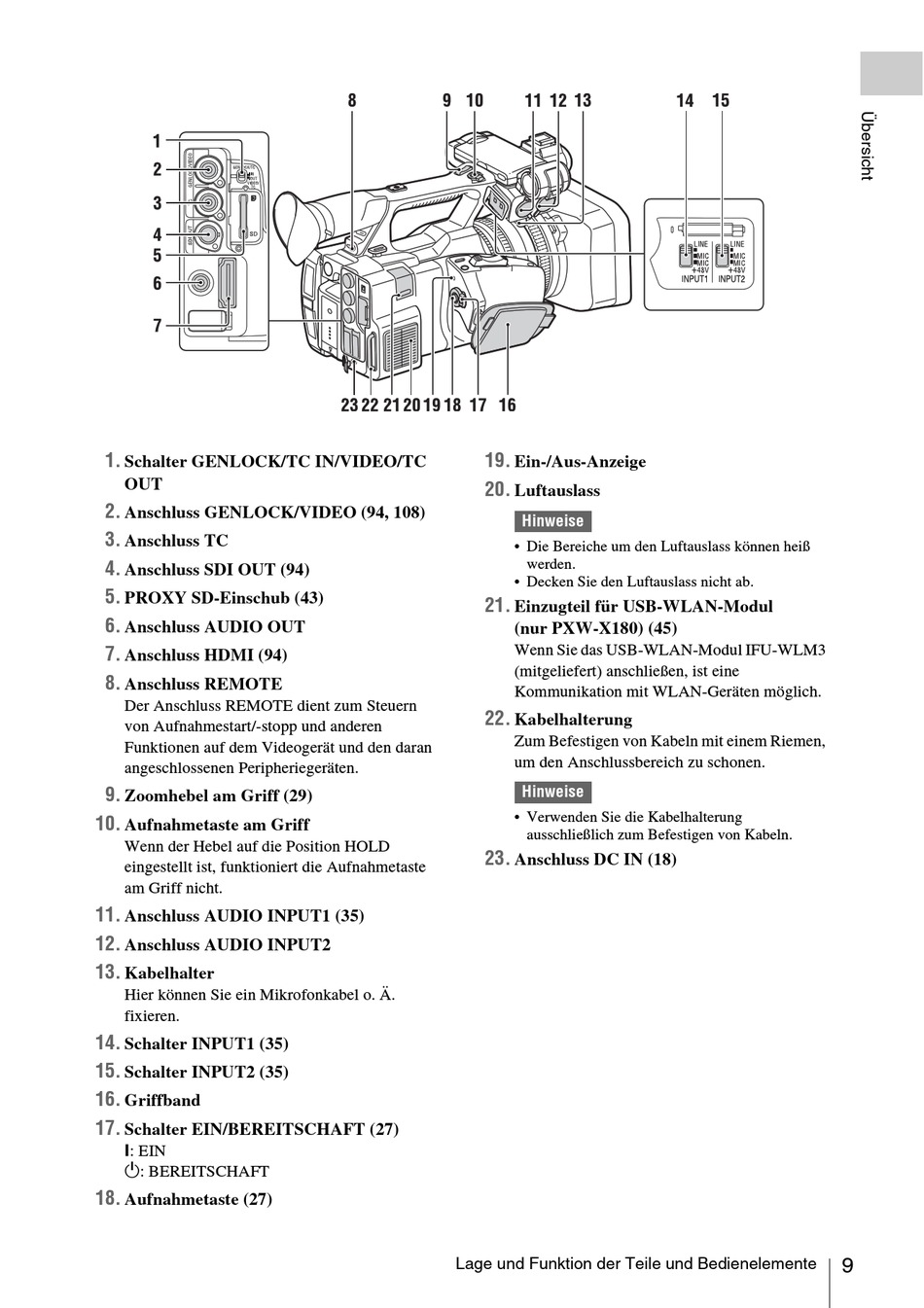

Lage und Funktion der Teile und Bedienelemente
9
