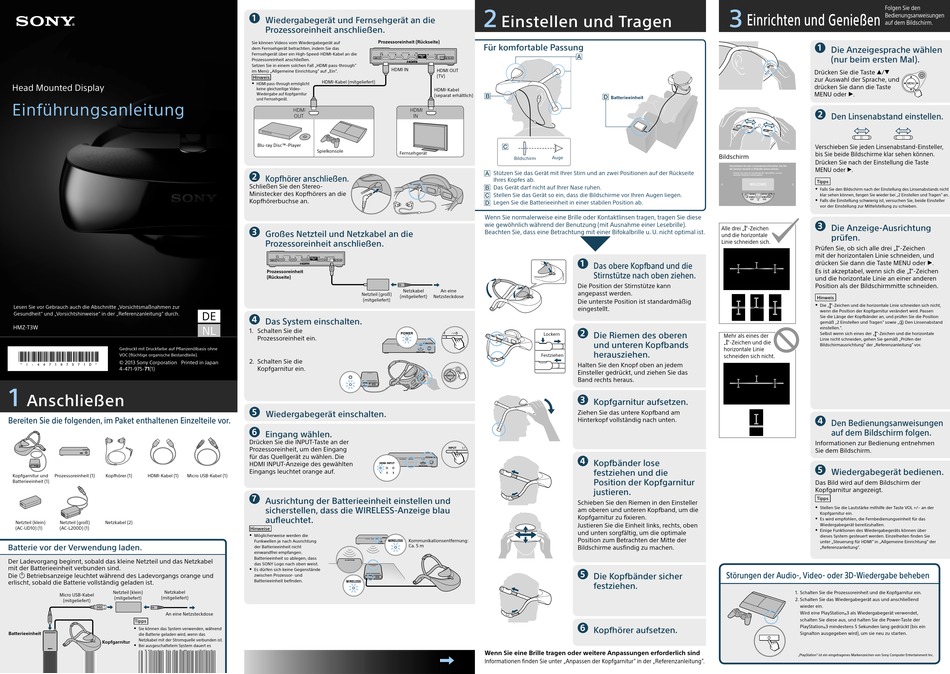

Sony HMZ-T3W Kurzanleitung

Head Mounted Display
Einführungsanleitung
Lesen Sie vor Gebrauch auch die Abschnitte „Vorsichtsmaßnahmen zur
Gesundheit" und „Vorsichtshinweise" in der „Referenzanleitung" durch.
HMZ-T3W
Gedruckt mit Druckfarbe auf Pflanzenölbasis ohne
VOC (flüchtige organische Bestandteile).
© 2013 Sony Corporation Printed in Japan
4-471-975-71(1)
1
Anschließen
Bereiten Sie die folgenden, im Paket enthaltenen Einzelteile vor.
Kopfgarnitur und Prozessoreinheit (1) Kopfhörer (1) HDMI-Kabel (1) Micro USB-Kabel (1)
Batterieeinheit (1)
Netzteil (klein) Netzteil (groß) Netzkabel (2)
(AC-UD10) (1) (AC-L200D) (1)
Batterie vor der Verwendung laden.
Der Ladevorgang beginnt, sobald das kleine Netzteil und das Netzkabel
mit der Batterieeinheit verbunden sind.
Die  Betriebsanzeige leuchtet während des Ladevorgangs orange und
erlischt, sobald die Batterie vollständig geladen ist.
Netzteil (klein) Netzkabel
Micro USB-Kabel
(mitgeliefert) (mitgeliefert)
(mitgeliefert)
An eine Netzsteckdose
Tipps
 Sie können das System verwenden, während
Batterieeinheit
die Batterie geladen wird, wenn das
Netzkabel mit der Stromquelle verbunden ist.
Kopfgarnitur
 Bei ausgeschaltetem System dauert es
ca. 5 Stunden, bis die Batterie vollständig
geladen ist.
1
Wiedergabegerät und Fernsehgerät an die
Prozessoreinheit anschließen.
Prozessoreinheit (Rückseite)
Sie können Videos vom Wiedergabegerät auf
dem Fernsehgerät betrachten, indem Sie das
Fernsehgerät über ein High-Speed-HDMI-Kabel an die
Prozessoreinheit anschließen.
Setzen Sie in einem solchen Fall „HDMI pass-through"
im Menü „Allgemeine Einrichtung" auf „Ein".
Hinweis
HDMI-Kabel (mitgeliefert)
 HDMI pass-through ermöglicht
keine gleichzeitige Video-
Wiedergabe auf Kopfgarnitur
und Fernsehgerät.
Blu-ray Disc™-Player
Spielkonsole
2
Kopfhörer anschließen.
Schließen Sie den Stereo-
Ministecker des Kopfhörers an die
Kopfhörerbuchse an.
3
Großes Netzteil und Netzkabel an die
Prozessoreinheit anschließen.
Prozessoreinheit
(Rückseite)
Netzteil (groß)
(mitgeliefert)
DE
4
Das System einschalten.
NL
1. Schalten Sie die
Prozessoreinheit ein.
2. Schalten Sie die
Kopfgarnitur ein.
5
Wiedergabegerät einschalten.
6
Eingang wählen.
Drücken Sie die INPUT-Taste an der
Prozessoreinheit, um den Eingang
für das Quellgerät zu wählen. Die
HDMI INPUT-Anzeige des gewählten
Eingangs leuchtet orange auf.
7
Ausrichtung der Batterieeinheit einstellen und
sicherstellen, dass die WIRELESS-Anzeige blau
aufleuchtet.
Hinweise
 Möglicherweise werden die
Funkwellen je nach Ausrichtung
der Batterieeinheit nicht
einwandfrei empfangen.
Batterieeinheit so ablegen, dass
das SONY Logo nach oben weist.
 Es dürfen sich keine Gegenstände
zwischen Prozessor- und
Batterieeinheit befinden.
2
Einstellen und Tragen
Fortsetzung unter
2
Einstellen und Tragen
Für komfortable Passung
HDMI IN
HDMI OUT
(TV)
HDMI-Kabel
(separat erhältlich)
Fernsehgerät
Bildschirm Auge
 Stützen Sie das Gerät mit Ihrer Stirn und an zwei Positionen auf der Rückseite
Ihres Kopfes ab.
 Das Gerät darf nicht auf Ihrer Nase ruhen.
 Stellen Sie das Gerät so ein, dass die Bildschirme vor Ihren Augen liegen.
 Legen Sie die Batterieeinheit in einer stabilen Position ab.
Wenn Sie normalerweise eine Brille oder Kontaktlinsen tragen, tragen Sie diese
wie gewöhnlich während der Benutzung (mit Ausnahme einer Lesebrille).
Beachten Sie, dass eine Betrachtung mit einer Bifokalbrille u. U. nicht optimal ist.
Netzkabel An eine
(mitgeliefert) Netzsteckdose
Lockern
Festziehen
Kommunikationsentfernung:
Ca. 5 m
Wenn Sie eine Brille tragen oder weitere Anpassungen erforderlich sind
Informationen finden Sie unter „Anpassen der Kopfgarnitur" in der „Referenzanleitung".
3
Einrichten und Genießen
Batterieeinheit
Bildschirm
Alle drei „ "-Zeichen
und die horizontale
Linie schneiden sich.
1
Das obere Kopfband und die
Stirnstütze nach oben ziehen.
Die Position der Stirnstütze kann
angepasst werden.
Die unterste Position ist standardmäßig
eingestellt.
2
Die Riemen des oberen
Mehr als eines der
und unteren Kopfbands „ "-Zeichen und die
horizontale Linie
herausziehen.
schneiden sich nicht.
Halten Sie den Knopf oben an jedem
Einsteller gedrückt, und ziehen Sie das
Band rechts heraus.
3
Kopfgarnitur aufsetzen.
Ziehen Sie das untere Kopfband am
Hinterkopf vollständig nach unten.
4
Kopfbänder lose
festziehen und die
Position der Kopfgarnitur
justieren.
Schieben Sie den Riemen in den Einsteller
am oberen und unteren Kopfband, um die
Kopfgarnitur zu fixieren.
Justieren Sie die Einheit links, rechts, oben
und unten sorgfältig, um die optimale
Position zum Betrachten der Mitte der
Bildschirme ausfindig zu machen.
5
Störungen der Audio-, Video- oder 3D-Wiedergabe beheben
Die Kopfbänder sicher
festziehen.
6
Kopfhörer aufsetzen.
Folgen Sie den
Bedienungsanweisungen
auf dem Bildschirm.
1
Die Anzeigesprache wählen
(nur beim ersten Mal).
Drücken Sie die Taste /
zur Auswahl der Sprache, und
drücken Sie dann die Taste
MENU oder .
2
Den Linsenabstand einstellen.
Verschieben Sie jeden Linsenabstand-Einsteller,
bis Sie beide Bildschirme klar sehen können.
Drücken Sie nach der Einstellung die Taste
MENU oder .
Tipps
 Falls Sie den Bildschirm nach der Einstellung des Linsenabstands nicht
klar sehen können, fangen Sie wieder bei „2 Einstellen und Tragen" an.
 Falls die Einstellung schwierig ist, versuchen Sie, beide Einsteller
vor der Einstellung zur Mittelstellung zu schieben.
3
Die Anzeige-Ausrichtung
prüfen.
Prüfen Sie, ob sich alle drei „ "-Zeichen
mit der horizontalen Linie schneiden, und
drücken Sie dann die Taste MENU oder .
Es ist akzeptabel, wenn sich die „ "-Zeichen
und die horizontale Linie an einer anderen
Position als der Bildschirmmitte schneiden.
Hinweis
 Die „ "-Zeichen und die horizontale Linie schneiden sich nicht,
wenn die Position der Kopfgarnitur verändert wird. Passen
Sie die Länge der Kopfbänder an, und prüfen Sie die Position
gemäß „2 Einstellen und Tragen" sowie „ Den Linsenabstand
einstellen.".
Selbst wenn sich eines der „ "-Zeichen und die horizontale
Linie nicht schneiden, gehen Sie gemäß „Prüfen der
Bildschirmausrichtung" der „Referenzanleitung" vor.
4
Den Bedienungsanweisungen
auf dem Bildschirm folgen.
Informationen zur Bedienung entnehmen
Sie dem Bildschirm.
5
Wiedergabegerät bedienen.
Das Bild wird auf dem Bildschirm der
Kopfgarnitur angezeigt.
Tipps
 Stellen Sie die Lautstärke mithilfe der Taste VOL +/– an der
Kopfgarnitur ein.
 Es wird empfohlen, die Fernbedienungseinheit für das
Wiedergabegerät bereitzuhalten.
 Einige Funktionen des Wiedergabegeräts können über
dieses System gesteuert werden. Einzelheiten finden Sie
unter „Steuerung für HDMI" in „Allgemeine Einrichtung" der
„Referenzanleitung".
1. Schalten Sie die Prozessoreinheit und die Kopfgarnitur ein.
2. Schalten Sie das Wiedergabegerät aus und anschließend
wieder ein.
Wird eine PlayStation ® 3 als Wiedergabegerät verwendet,
schalten Sie diese aus, und halten Sie die Power-Taste der
PlayStation ® 3 mindestens 5 Sekunden lang gedrückt (bis ein
Signalton ausgegeben wird), um sie neu zu starten.
„PlayStation" ist ein eingetragenes Markenzeichen von Sony Computer Entertainment Inc.
