As crianças podem ser prejudicadas por peças pequenas, bordas afiadas e pontas
afiadas no estado desmontado dos veículos, ou por itens elétricos. Deve-se ter cuidado
ao desempacotar e montar o veículo. As crianças não devem manusear peças,
incluindo a bateria, nem ajudar na montagem do veículo.
1
B

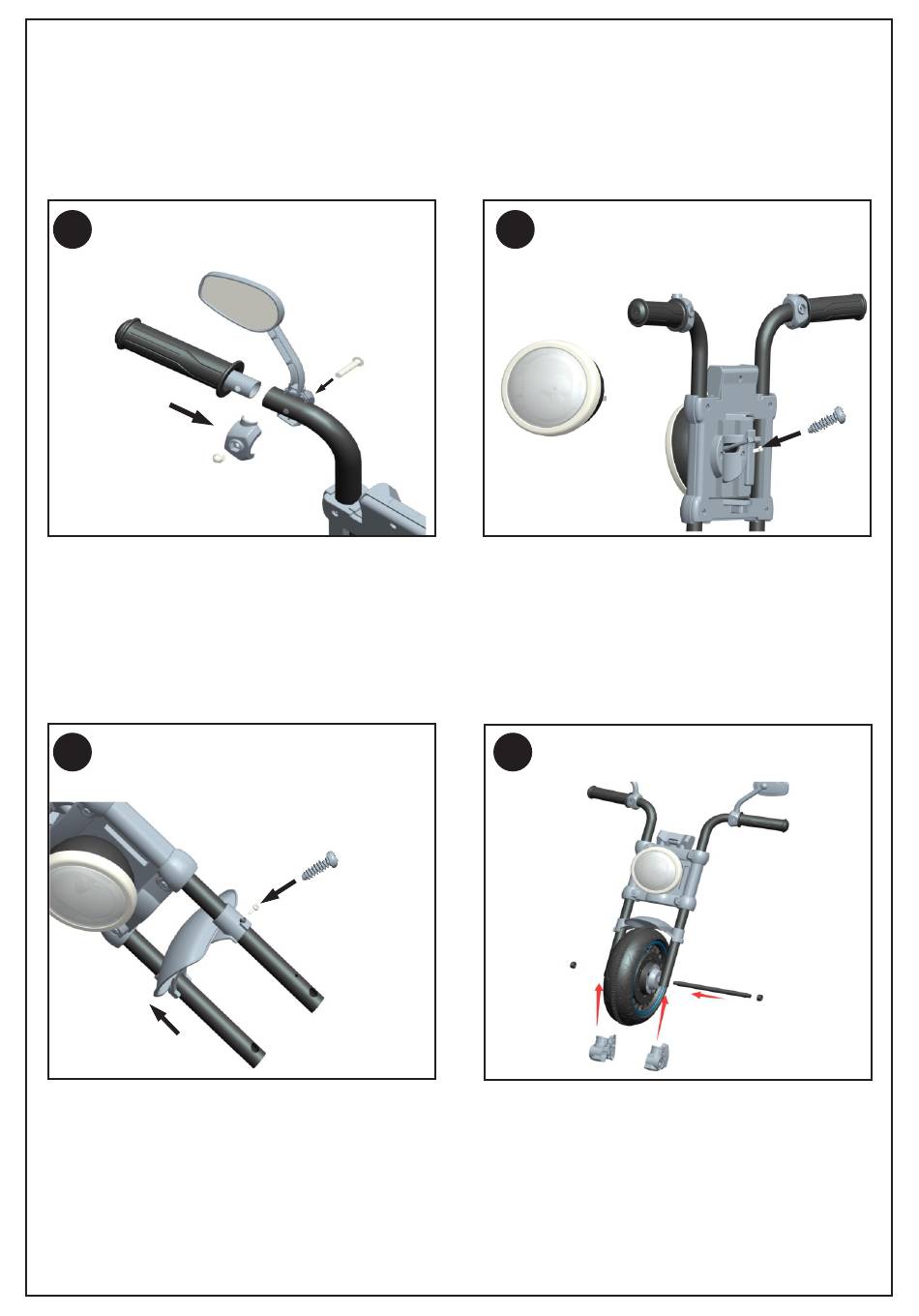

Montagem do espelho e do guidão
Coloque o guidão e o espelho no orifício
conforme mostrado na imagem à
esquerda, alinhe todos os orifícios em
uma linha, depois aperte com a porca, o
mesmo processo para o lado direito.
3
C
Montagem do para-lama
Insira a placa do paralama no garfo e
fixe-a com dois parafusos conforme
mostrado na imagem.
Montagem
Montagem da luz dianteira
Coloque a luz dianteira no lugar correto
conforme mostrado na imagem e fixe-a
com dois parafusos.
H
Montagem da decoração da roda
dianteira e do garfo
Coloque a decoração do garfo dianteiro
no guidão conforme mostrado na
imagem, depois insira o eixo dianteiro,
alinhe todos os furos e aperte com porca
usando a ferramenta de soquete.
77
2
K
4
D
Porca
P
H
Eixo Dianteiro
Porca
