HOMCOM 370-283V70 Bedienungsanleitung Seite 27

Remarque: Certaines pièces illustrées sont montées sur les deux côtés du véhicule.
No. Pièce
1. Guidon
2. Roue avant
3. Ornement Partie avant
4. Axe avant
5. Garde-boue
6. Repose-pied
No. Pièce
13. Garde-boue arrière
14. Siège
15. Corps principal
16. Fourche
17. Phare avant
18. Rétroviseur

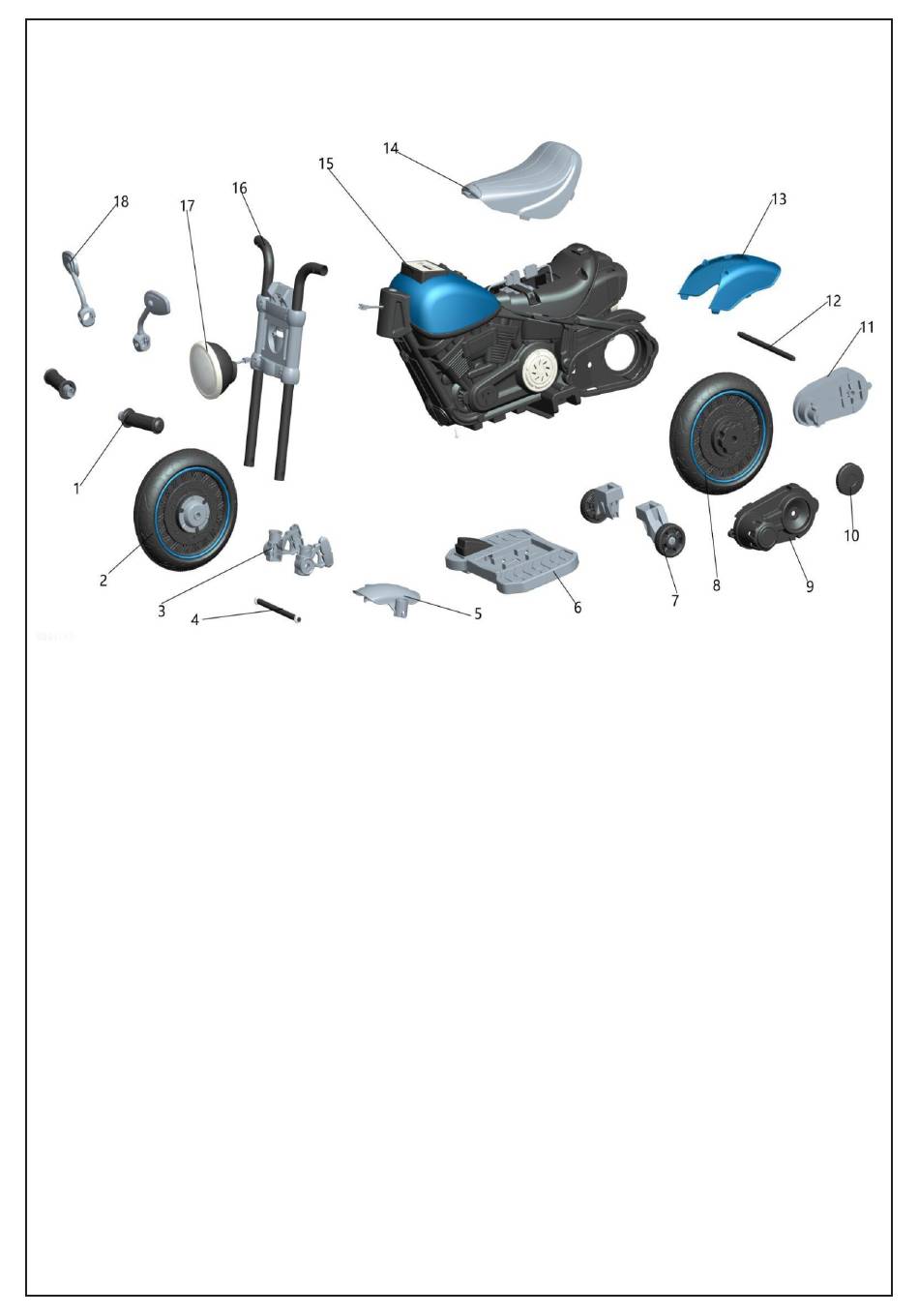

Schéma des pièces
Quantité No. Pièce
2 7. Roues d'entraînement
1 8. Roue arrière
2 9. Couvercle du moteur arrière
1 10. Petit ornement
1 11. Ensemble moteur arrière
1 12. Axe arrière
Quantité
1
1
1
1
1
2
27
Quantité
2
1
1
1
1
1
