Die „Lamborghini" und „Lamborghini Stier und Schild" Marken, Urheberrechte, Designs
und Modelle werden unter Lizenz von Automobile Lamborghini S.p.A Italien verwendet.
WARNUNG:
ERSTICKUNGSGEFAHR-Kleinteile.
Nicht für Kinder unter 3 Jahren geeignet.
VORSICHT
Schrauben enthalten potenziell
gefährliche Spitzen oder scharfe
Kanten. Montage durch einen
Erwachsenen erforderlich.
Inhalt, Farben und Dekoration können von der Abbildung abweichen.
IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY
ASSEMBLY INSTRUCTION

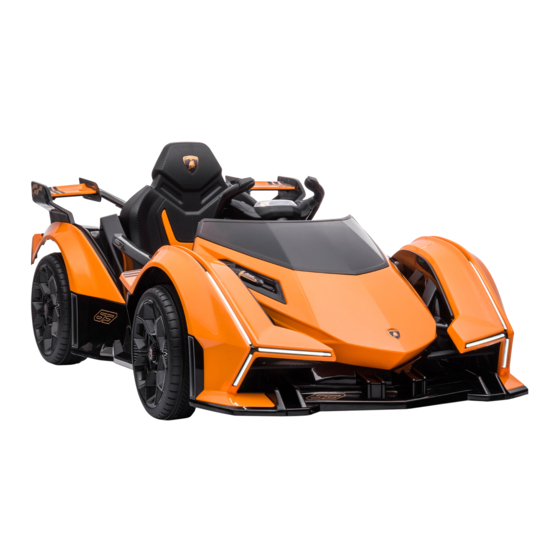

Lambo V12 Vision Gran Turismo
BEDIENUNGSANLEITUNG
WARNUNG:
Das Spielzeug muss vor dem Gebrauch von
einem Erwachsenen zusammengebaut werden.
WARNUNG
Um die Verletzungsgefahr zu verringern, ist die
Beaufsichtigung durch einen Erwachsenen
erforderlich. Benutzen Sie das Gerät niemals auf
Straßen, in der Nähe von Kraftfahrzeugen, auf oder
in der Nähe von starken Steigungen oder Stufen,
Schwimmbecken oder anderen Gewässern.
Tragen Sie immer Schuhe, und lassen Sie nie mehr
als einen Fahrer auf dem Gerät fahren.
INfdb008V01_DE
370-204V90
DE
Werbung
Verwandte Anleitungen für HOMCOM Lambo V12 Vision Gran Turismo
Inhaltszusammenfassung für HOMCOM Lambo V12 Vision Gran Turismo
- Seite 1 INfdb008V01_DE 370-204V90 Lambo V12 Vision Gran Turismo BEDIENUNGSANLEITUNG Die „Lamborghini“ und „Lamborghini Stier und Schild“ Marken, Urheberrechte, Designs und Modelle werden unter Lizenz von Automobile Lamborghini S.p.A Italien verwendet. WARNUNG: WARNUNG: Das Spielzeug muss vor dem Gebrauch von ERSTICKUNGSGEFAHR-Kleinteile. einem Erwachsenen zusammengebaut werden.
- Seite 2 Spezifikationen: Batterie: 12V/7AH*1 Motor: 35W*2 Geeignetes Alter: Maximales Gewicht: 25kg Geschwindigkeit : 2.5-5.0km/h Geschwindigkeit : Lademodus evorgang 8- 12 Stunden; Nutzungsdauer 0.75 Stunden Nutzungszeit: Eingang AC 220 V 50 Hz , Ausgang DC 12 V 1000 mA Ladegerät: WARNUNG 1.Die Bilder in diesem Handbuch dienen nur zur Erläuterung der Funktionsweise und des Aufbaus des Produkts.
-
Seite 3: Informationen Und Wartung Des Akkus
INFORMATIONEN UND WARTUNG DES AKKUS ● Bitte laden Sie den Akku Stunden vor dem ersten Gebrauch ● Bitte laden Sie den Akku mit dem geeigneten Stroma dapter auf, da sonst der Aufsitz beschädigt wird. ● Bitte laden Sie das Fahrzueg auf, sobald die Geschwindigkeit niedriger als die normale Geschwindigkeit ist. - Seite 4 FEUER UND STROMSCHLAG VERHINDERN: - Verwenden Sie den einzigen mit Ihrem Fahrzeug gelieferten Akku und Ladegerät. - Ersetzen Sie den Akku oder das Ladegerät NIEMALS durch Akkus oder Ladegeräte anderer Marken. Die Verwendung eines anderen Akkus oder Ladegeräts kann einen Brand oder eine Explosion verursachen.
- Seite 5 ● Laden Sie den Akku nach jedem Gebrauch auf. Nur Erwachsene können den Akku handhaben. Laden Sie den Akku mindestens einmal im Monat auf, wenn das Fahrzeug lange nicht verwendet wird. ● Waschen Sie das Fahrzeug nicht mit einem Schlauch. Waschen Sie das Fahrzeug nicht mit Wasser und Seife.
- Seite 6 Recharge de la batterie Tipp 2: Nehmen Sie den Akku heraus La première recharge prendra environ 12 und laden Sie den Akku separat. heures. Conseil 1:Laden Sie den Akku direkt an der Steckdose in der Nähe des Sitzes. •Stecken Sie den Stecker des Akkus in den Anschluss des Ladegeräts. •Stecken Sie das Ladegerät in eine normale Steckdose.
- Seite 7 PART •Bitte kennzeichnen Sie alle Teile vor dem Zusammenbau und bewahren Sie das gesamte Verpackungsmaterial bis zum Abschluss des Zusammenbaus auf, um sicherzustellen, dass keine Teile weggeworfen werden. •Metallteile sind zum Schutz während des Transports mit einem Schmiermittel überzogen worden. Wischen Sie alle Metallteile mit einem Papiertuch ab, um überschüssiges Schmiermittel zu entfernen.
-
Seite 8: Fernbedienung Handbuch
Fernbedienung Handbuch (1). Versorgungsspannung---DC 3,0 V , Batterie 2 x 1,5 V AAA (nicht mitgeliefert) (2). Frequenz 2.407 GHz–2.473 GHz (Spitzenausgangsleistung: 5 dBm) (3). Anleitungen Vorwärts Bremse Rechts Geschwindigkeit Rücken Links Geschwindigkeitsanzeige a. Bei der ersten Verwendung muss der Code angepasst werden. Dieses Produkt verfügt über eine Speicherfunktion, ein Batteriewechsel ist nicht erforderlich. - Seite 9 Montage Kinder können durch Kleinteile, scharfe Kanten und spitze Gegenstände im unmontierten Zustand des Fahrzeugs oder durch elektrische Teile verletzt werden. Gehen Sie beim Auspacken und Montage des Fahrzeugs vorsichtig vor. Kinder sollten nicht mit Teilen, einschließlich des Akkus, hantieren oder bei der Montage des Fahrzeugs helfen. Setzen Sie die linke Halterung unter dem Setzen Sie die rechte Halterung unter Seitenkörper ein und befestigen Sie sie...
- Seite 10 „Schnappen“ Sie die Radabdeckung an S t e c k e n S i e d i e S t e c k v e r b i n d e r e i n , der richtigen Stelle ein, wiederholen Sie setzen Sie das Lenkrad auf die Drehwelle.
-
Seite 11: Bedienung Ihres Fahrzeugs
Bedienung Ihres Fahrzeugs Ein-/Aus-Schalter Schalten Sie die Taste EIN und AUS. Vorwärts Schieben Sie den Schalthebel nach oben und drücken Sie langsam das Gaspedal. Rückwärts Schieben Sie den Schalthebel nach unten und geben Sie langsam Gas. Niedrige Geschwindigkeit Das Fahrzeug wurde für den Betrieb mit niedriger Geschwindigkeit (1.5 mph (3 km/h) maximal) voreingestellt. - Seite 12 Fehlersuche Problem Mögliche Ursache Lösung Unterbrecher ausgelöst Der Schutzschalter kann „auslösen“ und das Fahrzeug anhalten, wenn es überlastet ist oder die Fahrbedingungen zu schwer sind. Der Unterbrecher wird nach ca. 10 Sekunden automatisch zurückgesetzt, und das Fahrzeug arbeitet normal. Um wiederholte automatische Abschaltungen zu vermeiden, überlasten Sie das Fahrzeug nicht, indem Sie die Gewichtsbegrenzung...
- Seite 13 Problem Mögliche Ursache Lösung Prüfen Sie alle Drähte und Stecker. Vergewissern Sie sich, dass der Stecker des Motorkabelbaums fest in den Akku Lose Kabel oder Stecker eingesteckt ist und dass keine losen Drähte um den Motor herum vorhanden sind. Der Schutzschalter kann „auslösen“ und das Fahrzeug anhalten, wenn es überlastet ist Das Auto oder die Fahrbedingungen zu schwer sind.
- Seite 14 Problem Mögliche Ursache Lösung Ein neuer Akku sollte vor der ersten Benutzung des Fahrzeugs mindestens 12 Stunden lang aufgeladen werden. Danach muss der Akku Zu wenig geladener nach jedem Gebrauch mindestens 8-10 Akku Stunden lang aufgeladen werden. Laden Sie niemals länger als 24 Stunden. Überprüfen Sie alle Anschlüsse;...
- Seite 15 Teile-Diagramm Hinweis: Einige der abgebildeten Teile sind an beiden Seiten des Fahrzeugs montiert. Nr.Teil MENGE Nr.Teil MENGE 1. Vordere Lichtanlage 9. Antriebsrad-Baugruppe 2. Vordere Achsbaugruppe 10. Hinterradmontage 3. Vordere Stütze 11. Hinterachse 4. Vordere Lenkungsbaugruppe 12. Hintere Stoßstange 5. Vorderradmontage 13.
- Seite 16 Lambo V12 Vision Gran Turismo OWNER'S MANUAL WARNING: WARNING: Toy must be assembled by adult before use. CHOKING HAZARD-Small parts. Not for children under 3 yrs. WARNING CAUTION To reduce the risk of injury, adult Screws contain potentially supervision is required. Never use on road...
- Seite 17 Specifications: Battery： 12V/7AH*1 Motor: 35W*2 Suitable ages: Maximum weight: 25kg Speed : 2.5-5.0km/h Power way: Charging type Charge: 12 hours ; Use: 75 hours Use of time: Input AC V, 50Hz, output DC 12 1000 Charger: WARNING 1.The pictures in this instruction is only for explaining the operation and structure of the product, when there's any difference with the real product, please confirm with the real product.
- Seite 18 STORAGE BATTERY INFORMATION AND MAINTENANCE ●Please charge hours before first time use. ●Please use the suitable adapter to charge storage battery, otherwise the ride-on will be damaged. ●Please charge the car once the speed is slower than normal, otherwise it will decrease storage battery life.
- Seite 19 PREVENT FIRE AND ELECTRIC SHOCK: - Use the only rechargeable battery and charger supplied with your vehicle. -NEVER substitute the battery or the charger with another brand. Using another battery or charger may cause a fire or explosion. -Do not use the battery or charger for any other product. Overheating, fire or explosion could occur.
- Seite 20 Charge the Battery Tips 2:Take out the battery, charging The first charge will take about 12 hours. the battery separately. Tips 1:Charge the battery directly from the socket near the seat. • Plug the battery connector into the charger port. •...
- Seite 21 PART • Please identify all parts before assembly and save all packaging material until assembly is completed to ensure that no parts are discarded. • Metal parts have been coated with lubricant for protection during shipment. Wipe all metal parts with a paper towel to remove any excess lubricant. Charger Main body Steering Wheel...
- Seite 22 Remote Control Manual Backward the car is only low speed...
- Seite 23 Assembly Children can be harmed by small parts, sharp edges and sharp points in the vehicles unassembled state, or by electrical items. Care should be taken in unpacking and assembling the vehicle. Children should not handle parts, including the battery, or help in the assembly of the vehicle.
- Seite 24 “Snap” the wheel cover into the right Plug connectors, place the steering wheel place, Repeat the process for the other onto the turning shaft. three wheels. Battery assembly Insert the seat to the slots of the main Plug connectors as the picture shown. body, press the backrest to the right place.
- Seite 25 Operating your vehicle Power switch Switch button ON and OFF. Forward Push the shifter in upward position and press the accelerator slowly. Reverse Push the shifter in downward position and press the accelerator slowly. Low speed Vehicle has been pre-set to operate at low speed (1.5 mph,(3.0 km/h) maximum).
- Seite 26 Troubleshooting Problem Possible Cause Solution Circuit breaker tripped Circuit breaker may "trip" and stop the vehicle if it is overloaded or the driving conditions too severe. The breaker will automatically reset after approximately 10 seconds, and the vehicle will operate normally.
- Seite 27 Problem Possible Cause Solution Check all wires and connectors. Make sure that the motor harness connector Loose wire or connectors is plugged into the battery tightly, and that there are no loose wires around the motor. Circuit breaker may "trip" and stop the vehicle if it is overloaded or the driving Car was conditions too severe.
- Seite 28 Problem Possible Cause Solution A new battery should have been charged for at least 12hours before using the vehicle for the first time. After that, it must Undercharged be recharge the battery for at least 8-10 battery hours after each use. Never charge longer than 24 hours.
-
Seite 29: Parts Diagram
Parts Diagram Note: Some parts shown are assembled to both sides of the vehicle. No. Part Quantity No. Part Quantity 1.Front Light Assembly 9. Drive Wheel Assembly 2.Front Axle Assembly 10.Rear Wheel Assembly 3.Front Support 11. Rear Axle 4. Front Steering Assembly 12.Rear Bumper Assembly 5.Front Wheel Assembly 13.
