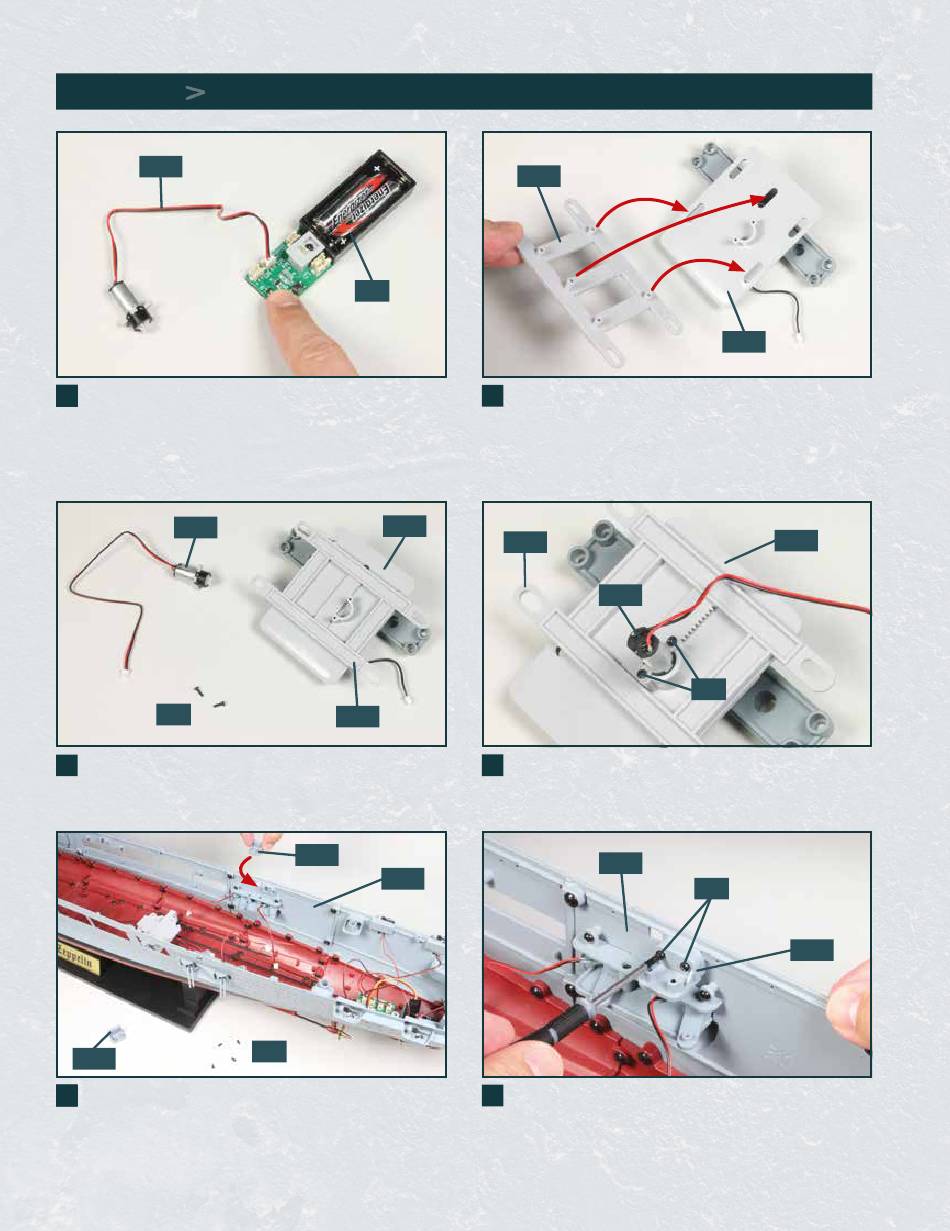

SCHRITT 1
Test und Montage des Motors zum Schwenken der 15-cm-Geschütze
82B
1 1
1
Legen Sie die Testplatine 1D bereit. Fügen Sie den Stecker des
Kabels vom Motor 82B in den „M2"-Port der Platine ein.
Drücken Sie die Knöpfe „K1" und „K2", dreht sich der Rotor des
Motors im bzw. entgegen dem Uhrzeigersinn. Trennen Sie den
Stecker anschließend wieder vom Port der Platine.
82B
LP
3
Die Zahnstangenplatte 82A ist korrekt auf der Halterung 81B
platziert. Legen Sie den Motor 82B und zwei Schrauben LP auf
Ihre Arbeitsplatte.
81D
5
1 5
Stellen Sie die Rumpfstruktur auf Ihre Arbeitsplatte. Legen Sie
die beiden Winkel 81D und vier Schrauben AM bereit. Platzie-
ren Sie einen der Winkel auf den Aufnahmen am rechten
oberen Rumpfabschnitt 60A, wie angedeutet.
1D
81B
82A
81D
60A
AM
82A
2
Legen Sie die Endschalter-Baugruppe bereit. Nehmen Sie die
Zahnstangenplatte 82A und fügen Sie deren erhöhte Schrau-
benaufnahmen in die länglichen Aussparungen der Halterung
81B ein, wie es die Pfeile andeuten.
82A
82B
4
Befestigen Sie den Motor 82B mit den beiden Schrauben LP an
der Halterung 81B: Der Rotor des Motors steht nun im Eingriff
mit der Zahnstange der Platte 82A.
60A
6
Fixieren Sie den Winkel 81D mit zwei Schrauben AM am
Rumpfabschnitt 60A.
4
81B
81B
LP
AM
81D
