Inhaltszusammenfassung für Vorwerk Tiger 251

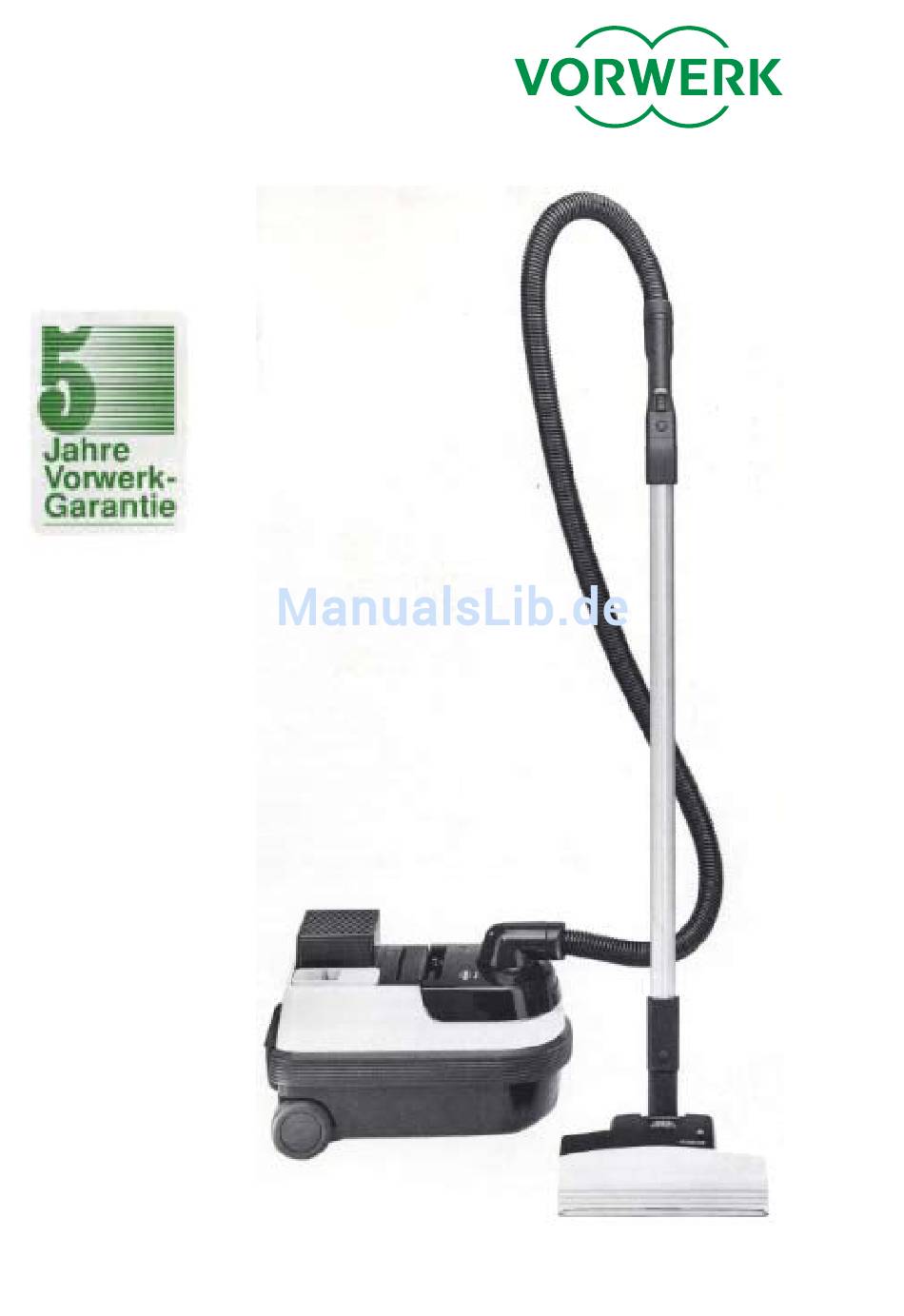

- Seite 1 Gebrauchsanleitung Bodenstaubsauger Tiger 251 Teppich-Bürste 340...
-
Seite 2: Ein Wort Zuvor
Umweltschutz Bei Vorwerk ist der Umweltschutz ein Wir danken Ihnen für das Vertrauen, das wichtiges Unternehmensziel, das in sei- Sie dem Hause Vorwerk durch den Erwerb nem Handeln deutlich wird. dieses fortschrittlichen Gerätes entgegen- gebracht haben. Es wird Ihnen während Vorwerk ist Mitglied des Dualen Systems vieler Jahre ein nützlicher Helfer im Haus-... -
Seite 3: Inhaltsverzeichnis
Fachkräften ausgeführt werden. Durch unsachgemäße Reparaturen oder bei nicht bestimmungsgemäßem Gebrauch können erhebliche Gefahren für den Benutzer entstehen. Falls Sie eine Beschädigung insbesondere am Gehäuse oder am Stiel des Staub- saugers feststellen, lassen Sie Ihren Staubsauger sofort vom Vorwerk- Kundendienst überprüfen, um Folgenschäden zu vermeiden. -
Seite 4: Beschreibung
Beschreibung Tiger 251 Taste zum Lösen vom Staubsauger Schiebeschalter zum Ein- und Ausschalten und zum Regulieren der Saugkraft Elektro-Saugschlauch Elektro-Saugrohr Griffmulde zum Aufrichten des Gerätes (unten am Gerät) Verriegelung des Filterdeckels Anschlußöffnung für Saugschlauch Filterwechsel-Anzeige Betriebsbereit-Anzeige Tragegriff Taste zum Öffnen des Ausblasgitters Rückspultaste mit Zuleitung... - Seite 5 Zubehör Teppich-Bürste 340 zum gründlichen Bürstensaugen von fast allen Teppichen und Teppichböden. Kombidüse zum Saugen von allen Hartböden sowie von allen Teppichen und Teppichböden. Fugendüse mit Aufsteckbürste zum Entstauben von Heitkörpern und Jalousien, ohne Aufsteckbürste zum Säubern von Falten und Ritzen.
- Seite 6 Bilderrahmen, Fußleisten u. ä. Filtertüten mit Hygiene-Feinfilter und Sicherheitsfilter. Luft-Frischer damit beim Saugen eine duftige Frische den Raum erfüllt. Vorwerk-Luft-Frischer oder andere Luftver- besserer für Staubsauger sollten aber nicht zusammen mit dem Aktiv-FIlter-System eingesetzt werden, da sie sich in ihrer Wirkung gegenseitig beeinträchtigen.
- Seite 7 Aktiv-Filter-System Der Tiger 51 kann anstelle des Hygie- ne-Feinfilters (siehe Seite 1) mit einem Aktiv-Filter-System ausgerüstet werden. Dieses besteht aus einem Hygiene-Mikro- filter sowie einem Geruchsfilter und ist eine lohnende Anschaffung für Menschen mit einem feinen Geruchssinn, vor allem je- doch für Hausstaub-Allergiker, weil es auch die mikroskopisch kleinen Ausscheidungen der Hausstaubmilbe zurückhält, die zu der...
-
Seite 8: Herrichten Des Staubsaugers
Herrichten des Staubsaugers Anschließen des Elektro-Saugschlauchs Den Saugschlauch fest für die Anschlußöff- nung des Gerätes drücken, bis er einrastet. Zum Abnehmen des Saugschlauchs die Taste drücken und Saugschlauch vom Staubsauger abheben. Anschließen des Elektro-Saugrohrs Saugrohr in den Anschlußstutzten des Saugschlauchs schieben, bis es einrastet. Zum Abnehmen des Elektro-Saugrohrs den Rastknopf drücken und die Anschlußstücke auseinanderziehen. - Seite 9 Gelenkstutzten der Teppich-Bürste in den Saugschlauch bzw. das Saugrohr schieben, bis die Verriegelung einrastet. Zum Abnehmen der Teppich-Bürste den Rastknopf drücken und die Bürste abzie- hen. Die Trittfläche dient zum Festhalten des Gerätes mit dem Fuß. Anschließen der Kombidüse Die Kombidüse wird genauso wie die Teppich-Bürste angeschlossen und abge- nommen.
-
Seite 10: Arbeiten Mit Dem Staubsauger
Arbeiten mit dem Staubsauger Anschließen an das Stromnetz Vor dem Einstecken der Zuleitung in die Steckdose darauf achten, daß das Gerät nicht eingeschaltet ist, d. h. der Schiebe- schalter im Handgriff auf 0 steht. Falls er in Stellung ist und falls noch weitere stromverbrauchende Geräte am gleichen Stromkreis angeschlossen sind, kann die Sicherung möglicherweise herausspringen. - Seite 11 Teppich-Bürste Vor der Inbetriebnahme bitte farbige Schutzfolie von der Bodenplatte abziehen. Achtung Nicht über die Anschlußleitung des Staubsaugers fahren. Grundsätzlich dürfen fast alle Teppiche mit der Teppich-Bürste gesäubert werden. Bei hochflorigen und locker verarbeiteten Wollteppichen und berberähnlicher Ausle- geware kann unter Umständen ein erhöhter Wollabtrieb eintreten.
-
Seite 12: Arbeiten Mit Dm Staubsauger
Arbeiten mit dm Staubsauger Die Teppich-Bürste ist kaum höher als Saugschlauch bzw. Saugrohr; dadurch kommen sie auch problemlos unter Möbel, Heizungen u. ä. mit geringer Bodenfreiheit. Die Kombidüse saugt Hartböden sowie alle Teppiche und Teppichböden schonend sauber. Zum Saugen von Hartböden den Fußschalter auf das Symbol stellen (Abb.). - Seite 13 Die Fugendüse ohne Aufsteckbürste dient zum gründlichen saugen von Falten und Ritzen zwischen Polstern, Möbelreihen oder Matratzen u. ä. Die Textildüse dient zum Entstauben von allen textilen Geweben sowie von Polstern und Matratzen. Der Saugschuh ist zur Wartung abnehmbar (siehe S. 1).
- Seite 14 Arbeiten mit dem Staubsauger Haare, Fäden und Fusseln werden von textilen Geweben schnell und gründlich entfernt. Der Möbelpinsel eignet sich zum Entstauben von Möbeln… …Büchern, Bilderrahmen oder Fußleisten.
-
Seite 15: Wartung Und Pflege
Poren dieser Filtertüte verstopft sind und der Staubsauger keine genügende Leistung mehr erbringt. Nur original Vorwerk-Filtertüten verwen- den, damit der Staubsauger immer seine volle Leistung bringt. Vorwerk-Filtertüten sind umweltfreundlich aus ungebleichtem Filterpapier hergestellt. - Seite 16 Raumluft ist. Er liegt unter dem Ausblasgit- ter. Taste drücken und Filtergitter abneh- men, alten Hygiene-Feinfilter gegen neuen tauschen (schwarze Seite nach oben). Filtergitter wieder schließen. Zur Raum- luftverbesserung nur Vorwerk-Luftfrischer verwenden. Andere Marken können die Filtereigenschaften negativ beeinflussen. Textildüse Das Reinigen der Textildüse wird durch den abnehmbaren Saugschuh erleichtert.
- Seite 17 Vor jeder Wartung und Reinigung Netz- stecker ziehen und Teppich-Bürste zum Staubsauger abnehmen. Blinken der Blockieranzeige: Die Bürsten sind blockiert. Ursache beseitigen und Einschaltknopf drücken. Größere eingesaugte Teile (Kordel, Putz- lappen) oder zwischen Bürste und Antriebswelle eingewickelte Fäden und Haare können eine Blockierung ver- ursachen.
-
Seite 18: Auswechseln Der Rundbürste
Auswechseln der Rundbürsten Bitte hin und wieder kontrollieren, ob die schwarzen Borstenbüschel noch länger sind als die roten Einzelbüschel; falls nicht, müssen die Rundbürsten ausgewechselt werden, da sie keine Bürstwirkung mehr haben. Teppich-Bürste vom Staubsauger abneh- men. Haube an der Griffleiste fassen, aufziehen und umklappen. -
Seite 19: Störungen
Störungen Der Staubsauger schaltet beim Saugen von selbst ab. Netzstecker ziehen und Schiebeschalter auf 0 stellen. Der Sicherheitsschalter hat das Gerät abgeschaltet. Die Ursache kann eine Verstopfung im Saugschlauch oder Saugrohr sein. In diesem Falle Verstopfung beseitigen. In den meisten Fällen reicht schon das Einsetzen einer neuen Filtertüte. -
Seite 20: Technische Daten
Anschlußwert Aktionsradius 10 m nach DIN IEC 1, Für 0 Volt Wechselstrom, automatische Kabelaufspulung. Nennleistung 100 Watt. Saugwerte (Mittelwerte) Nur in Verbindung mit Vorwerk- Für komplettes Gerät Staubsaugern verwendbar. mit Saugschlauch und Saugrohr: Anschluß über Steckverbindung. max. Unterdruck 150 mbar, Wir behalten uns Änderungen an... - Seite 21 Handstaubsauger Kobold Teppich-Bürste Einbauküchen Vorwerk bietet seine Geräte, Zubehörteile oder Verbrauchsmaterialien über Fachberater mit gültigem Vorwerk-Ausweis an, nicht auf Märkten, in Einkaufszentren oder Ladengeschäften. Für alle dort gekauften Produkte übernimmt Vorwerk keine Garantiehaftung. Vorwerk Elektrowerke Stiftung & Co. KG Wuppertal 01625-0595-0...
