Elektromos vezetékek és az alkalmazás
Az elülső lemez és az elektromos szekrény kinyitása előtt mindig kapcsolja ki az összes áramellátást (azaz a beltéri egység
tápellátását, az elektromos vízmelegítő tápegységét és a tartályegység tápellátását). Csak felhatalmazott és engedéllyel
rendelkező villanyszerelő nyithatja fel az előlapot és az elektromos szekrényt az egység telepítéséhez és karbantartásához.

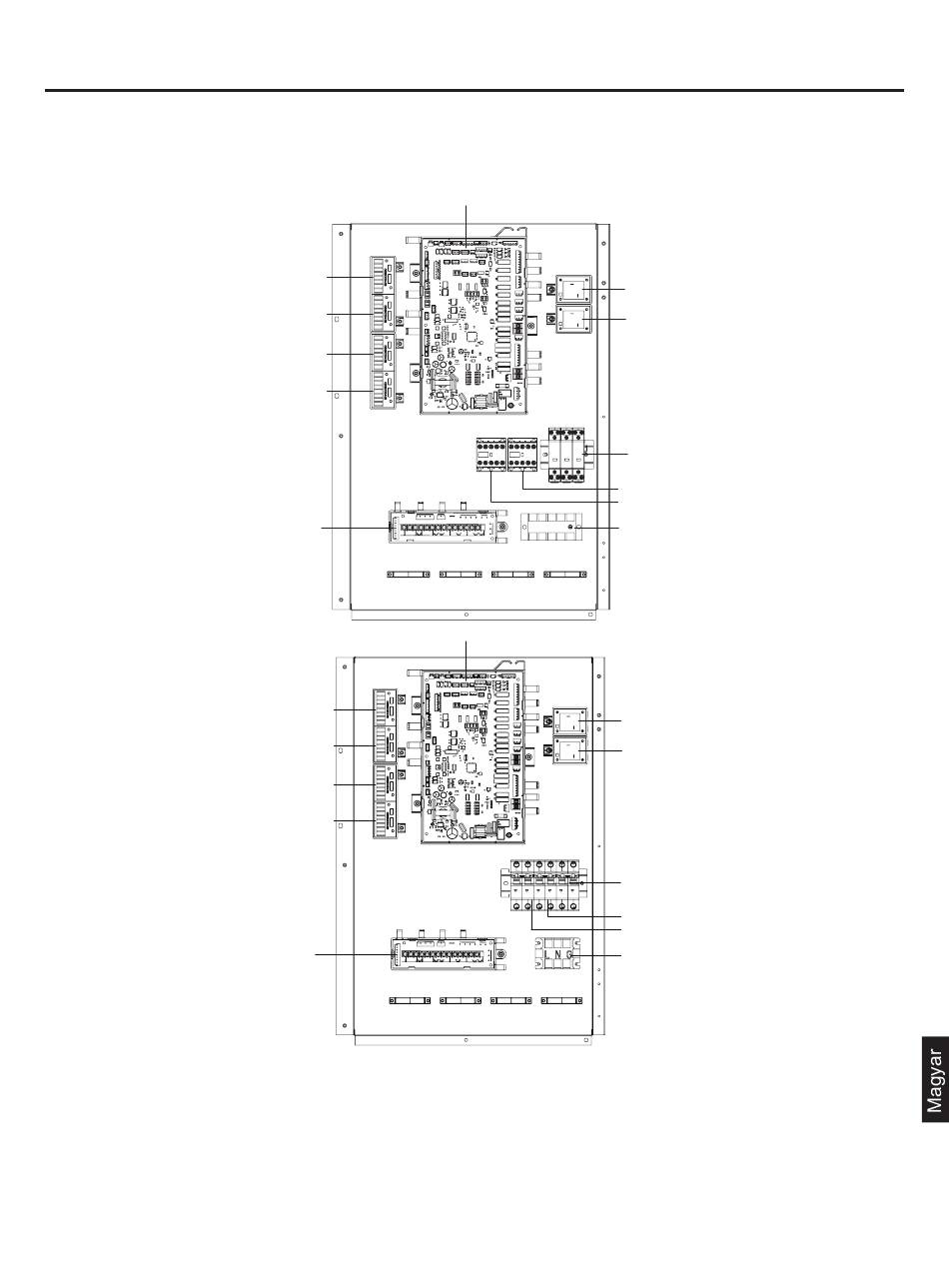

Az elektromos szekrény fő elemei
HU10NWAHYAE3
HU16NWAHYAE3
HU16NWAHYBE3
Gyengeáramú vezérlő terminál blokk 1
Gyengeáramú vezérlő terminál blokk 2
Gyengeáramú vezérlő terminál blokk 3
Gyengeáramú vezérlő terminál blokk 4
Erősáramú terminál blokk
HU102WAHYA/HU162WAHYA/
HU102WAHYB/HU162WAHYB
Gyengeáramú vezérlő terminál blokk 1
Gyengeáramú vezérlő terminál blokk 2
Gyengeáramú vezérlő terminál blokk 3
Gyengeáramú vezérlő terminál blokk 4
Erősáramú terminál blokk
Tápkábel szerelési útmutatója
• Egyfázisú: A tápfeszültség ingadozási tartományának a 220V -10%-tól a 240V +10%-ig terjedhet.
Háromfázisú: A tápfeszültség ingadozási tartományának a 380V -10%-tól a 415V +10%-ig terjedhet.
• A vezetékek a névleges áram 1.25-szörösét engedik át.
• A kommunikációs vezetéknek sodrott érpárúnak vagy árnyékolt vezetéknek kell lennie, amelynek átmérője nagyobb, mint
2
0.75mm
.
• A szigetelési ellenállás az egység összes elektromos kivezetése és a géptest között nem lehet kisebb 3MΩ-nál.
• A tápkábel és a vezérlővezetékek nem köthetők össze a hűtőközeg- és vízvezetékkel, és azokat külön kell elhelyezni egy
védőcsövön keresztül.
Weak current terminal block 1
Weak current terminal block 2
Weak current terminal block 3
Weak current terminal block 4
Strong current terminal block
Fő vezérlőpanel
Main contor board
L1 L2 L3 N
Fő vezérlőpanel
17
RELÉ-1
RELAY-1
RELÉ-2
RELAY-2
Fő vezérlőpanel
MCB
Fűtés_2 Ac relé
Heater_2 AC relay
Fűtés_1 Ac relé
Heater_1 AC relay
Tápegység csatlakozóblokk
Power supply terminal block
RELÉ-1
RELÉ-2
Megszakító
Fűtés_2 Ac relé
Fűtés_1 Ac relé
Tápegység csatlakozóblokk
