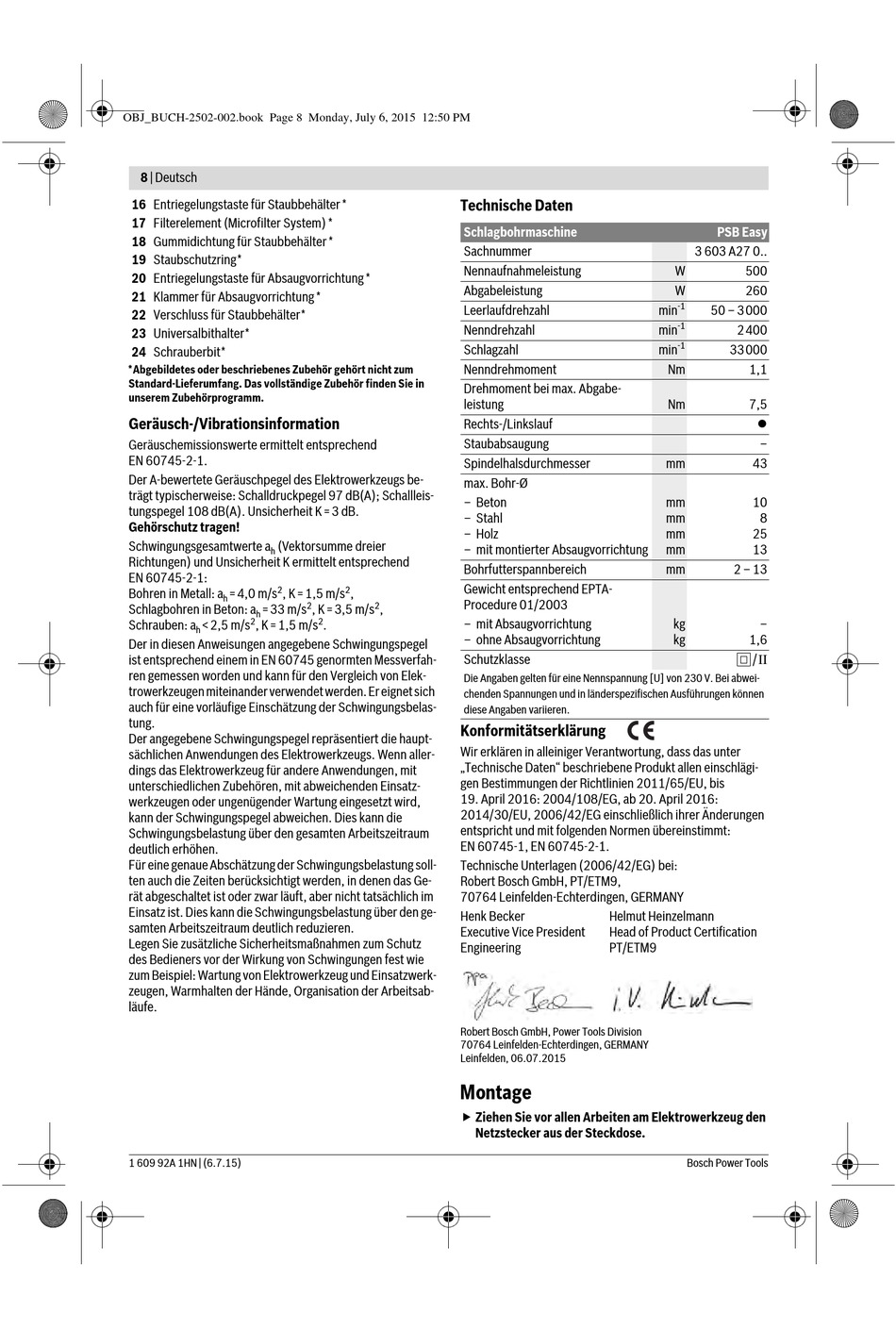

OBJ_BUCH-2502-002.book Page 8 Monday, July 6, 2015 12:50 PM
8 | Deutsch
16 Entriegelungstaste für Staubbehälter *
17 Filterelement (Microfilter System) *
18 Gummidichtung für Staubbehälter *
19 Staubschutzring*
20 Entriegelungstaste für Absaugvorrichtung *
21 Klammer für Absaugvorrichtung *
22 Verschluss für Staubbehälter*
23 Universalbithalter*
24 Schrauberbit*
*Abgebildetes oder beschriebenes Zubehör gehört nicht zum
Standard-Lieferumfang. Das vollständige Zubehör finden Sie in
unserem Zubehörprogramm.
Geräusch-/Vibrationsinformation
Geräuschemissionswerte ermittelt entsprechend
EN 60745-2-1.
Der A-bewertete Geräuschpegel des Elektrowerkzeugs be-
trägt typischerweise: Schalldruckpegel 97 dB(A); Schallleis-
tungspegel 108 dB(A). Unsicherheit K=3 dB.
Gehörschutz tragen!
Schwingungsgesamtwerte a
(Vektorsumme dreier
h
Richtungen) und Unsicherheit K ermittelt entsprechend
EN 60745-2-1:
2
Bohren in Metall: a
=4,0 m/s
, K=1,5 m/s
h
Schlagbohren in Beton: a
=33 m/s
h
2
Schrauben: a
<2,5 m/s
, K=1,5 m/s
h
Der in diesen Anweisungen angegebene Schwingungspegel
ist entsprechend einem in EN 60745 genormten Messverfah-
ren gemessen worden und kann für den Vergleich von Elek-
trowerkzeugen miteinander verwendet werden. Er eignet sich
auch für eine vorläufige Einschätzung der Schwingungsbelas-
tung.
Der angegebene Schwingungspegel repräsentiert die haupt-
sächlichen Anwendungen des Elektrowerkzeugs. Wenn aller-
dings das Elektrowerkzeug für andere Anwendungen, mit
unterschiedlichen Zubehören, mit abweichenden Einsatz-
werkzeugen oder ungenügender Wartung eingesetzt wird,
kann der Schwingungspegel abweichen. Dies kann die
Schwingungsbelastung über den gesamten Arbeitszeitraum
deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungsbelastung soll-
ten auch die Zeiten berücksichtigt werden, in denen das Ge-
rät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im
Einsatz ist. Dies kann die Schwingungsbelastung über den ge-
samten Arbeitszeitraum deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz
des Bedieners vor der Wirkung von Schwingungen fest wie
zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerk-
zeugen, Warmhalten der Hände, Organisation der Arbeitsab-
läufe.
1 609 92A 1HN | (6.7.15)
Technische Daten
Schlagbohrmaschine
Sachnummer
Nennaufnahmeleistung
Abgabeleistung
Leerlaufdrehzahl
Nenndrehzahl
Schlagzahl
Nenndrehmoment
Drehmoment bei max. Abgabe-
leistung
Rechts-/Linkslauf
Staubabsaugung
Spindelhalsdurchmesser
max. Bohr-Ø
– Beton
– Stahl
– Holz
– mit montierter Absaugvorrichtung
Bohrfutterspannbereich
Gewicht entsprechend EPTA-
2
,
Procedure 01/2003
2
2
, K=3,5 m/s
,
2
– mit Absaugvorrichtung
.
– ohne Absaugvorrichtung
Schutzklasse
Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abwei-
chenden Spannungen und in länderspezifischen Ausführungen können
diese Angaben variieren.
Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass das unter
„Technische Daten" beschriebene Produkt allen einschlägi-
gen Bestimmungen der Richtlinien 2011/65/EU, bis
19. April 2016: 2004/108/EG, ab 20. April 2016:
2014/30/EU, 2006/42/EG einschließlich ihrer Änderungen
entspricht und mit folgenden Normen übereinstimmt:
EN 60745-1, EN 60745-2-1.
Technische Unterlagen (2006/42/EG) bei:
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
Henk Becker
Executive Vice President
Engineering
Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
Leinfelden, 06.07.2015
Montage
Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
Netzstecker aus der Steckdose.
PSB Easy
3 603 A27 0..
W
500
W
260
-1
min
50 – 3000
-1
min
2400
-1
min
33000
Nm
1,1
Nm
7,5
–
mm
43
mm
10
mm
8
mm
25
mm
13
mm
2 – 13
kg
–
kg
1,6
/II
Helmut Heinzelmann
Head of Product Certification
PT/ETM9
Bosch Power Tools
